KQW臥式離心泵介紹
管道離心泵定義：供輸送清水及物理化學性質類似於清水的其它液體之用，適用於工業和城市給排水、高層建築增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通製冷循環、浴室等冷暖水循環增壓及設備配套。

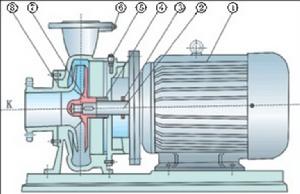

構造
1 Y系列電動機：直接與水泵聯結傳遞動力，採用上海名牌電機配套。
2 泵軸：為電機加長軸，確保了軸的同心，使用運行平穩，無噪音和振動現象。
3 擋水圈：防止因密封漏水而使電機進水。
4 機械密封圈：採用不鏽鋼、硬質合金、氟橡膠等材料製成，耐磨損，無泄露，運行壽命長。
5 放氣塞：確保泵的正常維護
6 取壓塞；安裝壓力表及真空表，以監控泵的正常高效運行。
7 葉輪：採用優秀水力模型設計而成，高效節能。
8 泵體：採用優秀水力模型設計而成。
套用範圍
(1)KQW(ISW)型普通離心泵適用於工業和城市給排水、高層建築增壓送水、園林噴灌、消防增壓、遠距離輸水、暖通製冷循環、浴室暖水循環增壓，以及各種給水設備、鍋爐的配套。供輸送清水和物理、化學性質類似清水的其它液體之用，使用溫度≤85℃。(2) KQWR(ISWR)型熱水離心泵適用於冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館、鍋爐熱水增壓循環和城市住房採暖循環等場合，使用溫度≤120℃。
(3) KQWH(ISWH)型不鏽鋼臥式離心化工泵，適用於冶金、石油、化工、食品、釀造、製藥、合成纖維等行業中輸送不含固體顆粒具有化學腐蝕性質，粘度類似於水的液體，使用溫度為-20～120℃，該泵的泵體及過流部件採用不鏽鋼（ZG1Cr18Ni9Ti）材質製造。如用戶需要，凱全還可生產泵體及與介質接觸過流部件為不鏽鋼306(ZGOCr18Ni12Mo2Ti)或不鏽鋼316L(即ZG00Cr17Ni14Mo2)材質的水泵。℃，該泵採用銅質葉輪配用防爆電機。
(4) KQWYG型臥式離心油泵,適用於石油化工行業輸送汽油、柴油、煤油和易燃、易爆不帶腐蝕性的液體，介質溫度≤80
(5)KQWD(ISWD)型低轉速離心泵是低能耗、低噪音，小流量、低揚程的水泵
特點
(1)KQW臥式離心泵為臥式結構，機泵一體，外形美觀。與普通臥式泵相比，占地面積減少30%，如採用IP54戶外電機則無需泵房可直接置於戶外使用。(2) 葉輪直接裝配在電機加長軸上，使泵運行更加平穩，振動小，噪音低。
(3) 軸封採用優質機械密封，動、靜環由新型硬質合金製成，耐磨損、無泄漏、使用壽命長。
(4) 葉輪、泵體採用優秀水力模型設計製造，能耗低、效率高。
(5) 該系列臥式泵為後開門式結構，無需拆卸管路，即可進行檢修。
(6) 泵的出水口，能以水平向左、垂直向上、水平向右三種方式任意安裝。
(7) 該泵一律採用硬質合金耐磨機械密封，免保養。
工作條件
1 泵系統最高工作壓力為16MPa(16kg/cm2)即泵吸入口壓力+泵揚程小於16MPa,(注:泵系統工作壓力大於16MPa時,特別是泵吸入口帶壓力大於03MPa時,應在訂貨時提出,本公司採用耐壓力的機械密封或鑄鋼泵體)。℃,相對濕度小於95%。2 送介質為清水或物理化學性質類似於水的液體。
3 境溫度小於40
型號含義

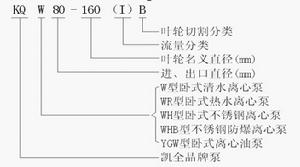

KQW臥式離心泵產品型號說明
安裝步驟
1、KQW臥式離心泵在安裝前應檢查機組緊固體有無鬆動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。2、安裝時管道重量不應加在水泵上，以免迫使泵體變形。
3、安裝時必須擰緊地腳螺栓，以免起動時震動對泵性能的影響。
4、為了維修方便和使用安全，在泵的進出口管路上各安裝一隻調節閥及在泵出口附近安裝一隻壓力表，以保證在額定揚程和流量範圍內運行，確保泵正常運行，延長水泵的使用壽命。
5、安裝後撥動泵軸，葉輪應無磨聲或卡死現象，否應將泵拆開檢查原因。
6、泵分硬性聯接安裝和柔性聯接安裝兩種。
維護
1、運行中的維護（1）進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。
（2）定時檢查電機電流值，不得超過電機額定電流。
（3）泵進行長期運行後，由於機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。
2、機械密封維護
（1）機械密封潤滑應清潔無固體顆粒。
（2）嚴禁機械密封在乾磨情況下工作。
（3）起動前應先盤動泵（電機）幾圈，以免突然起動造成石墨環斷裂損壞。
（4）密封漏量允差3滴/分。否則應檢查。
常見故障及維修
1.離心泵的的轉子不平衡與不對中。這個問題在離心泵的振動問題中所占比例較大，約為80%的比例。造成離心泵轉子不平衡的原因：材料阻止不均勻、零件結構不合格，造成轉子質量中心線與轉軸中心線不重合產生偏心據形成的不平衡。校正離心泵的轉子不平衡又可分為兩。靜平衡與動平衡，一般也稱為單面平衡和雙面平衡。其區別就是：單面平衡是在一個校正面進行校正平衡，而雙面平衡是在兩個校正面上進行校正。2.安裝原因：基礎螺栓鬆脫、校調的水平度沒有調整好，在離心泵工作之前，要檢查一下其基礎螺栓是否有鬆動的現象，以及離心泵的安裝是否水平。這些也會造成離心泵在工作的時候發生振動的情況。
3.離心泵內有異物。在離心泵工作之前，要檢查下泵內部，由於長期使用，在離心泵的內部可能存在一些例如水中的雜草等異。
4.由於長時間的使用造成離心泵內部的氣蝕穿孔。
5.離心泵的設計方面存在不合理的情況，例如零件大小尺寸等問題。不過這種情況相對較少。離心泵在出場之前，都會在車間內部進行多次的檢測工作，以保證出廠離心泵的合格率。
