材料特點

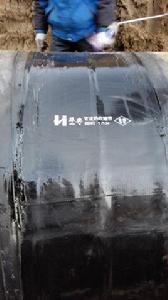

熱收縮帶（套）HHWS 是一種新型的補口材料，具有操作時捍接處不滑脫，有較高的機械強度，性能穩定，耐老化，耐化學腐蝕粘接力強，易操作等特點。主要用於全管道纏繞熱縮包覆防腐處理，熱收縮帶也可用於管道防腐層破損修復。該熱收縮帶在施工時，首先將管道預熱至45°C以上（特別是在潮濕的環境下），用機器或手工把熱收縮帶纏繞在處理過的管道上，保證搭接寬度不小於25mm，均勻加熱熱收縮帶表面，熱收縮帶基材在徑向方向均勻收縮，同時熱熔膠熔化、填充和包覆在管道上，形成牢固連續的管道外防腐層，（環氧底漆+熱收縮帶熱熔膠+熱收縮帶基材=三層PE)為鋼質管道提供長期、有效的保護。
目前熱收縮帶防腐，作為管道建設防腐是主要產品。安裝後的質量達不達標，和產品質量及施工有很大的關係。
執行標準
：GB-T 23257-2009和SY/T4054-2003
| 項目 | 性能指標 | 試驗方法 | 名稱 |
| 拉伸強度 (Mpa) | ≥ 17 | ASTM D638 | 基材性能 |
| 斷裂伸長率 (%) | ≥ 400 | ASTM D638 | |
| 維卡軟化點 ( ℃） | ≥ 90 | ASTM E28 | |
| 脆化溫度 ( ℃） | ≤ -65 | ASTM D149 | |
| 電氣強度 (MV/m) | ≥ 25 | ASTMD 149 | |
| 體積電阻率 ( Ω .m) | ≥ 1×10 | ASTM D149 | |
| 應環境應力開裂 (F50)(h) | ≥ 1000 | GB/T 1842 | |
| 耐化學介質腐蝕 ( 浸泡 7d)(%) | 10%HCL | ≥ 85 | GB/T 1040 |
| 10%NaOH | ≥ 85 | ||
| 10%NaCL | ≥ 85 | ||
| 耐熱老化 (150 ℃ ,168h) | 拉伸強度 (Mpa) | ≥ 14 | ASTM D638 |
| 斷裂伸長率 (%) | ≥ 300 | ||
| 膠軟化點（環球法） ( ℃） | ≥ 90 | GB/T 1633-79 | 收縮套（帶） |
| 搭接剪下強度 (23 ℃） (Mpa) | ≥ 1.0 | ASTM D1002 | |
| 脆化溫度 ( ℃） | ≤ -15 | ASTM D764 | |
| 剝離強度 ( 內聚破壞 ) (N/cm) | 收縮套（帶） / 鋼 | ≥ 70 | ASTM D1000 |
| 收縮套( 帶)/環氧底漆鋼 | ≥ 70 | ||
| 收縮套 (帶)/ 聚乙烯層 | ≥ 70 |
