傳輸簡介
無線微波傳輸設備微波是指頻率超過1GHz的電磁波，波長範圍在毫米～厘米數量級，其波長比普通無線電波更短。無線微波傳輸類似光線直線傳輸，是一種超視距範圍內的接力傳輸。
傳輸特點
、視距範圍內的直線傳輸
由於微波的波長很短，因此它不能像中波那樣可以沿著地球表面傳輸，因為地面很快就把它吸收掉了；它也不能像短波那樣可以通過電離層反射傳輸到地面很遠的地方，因為它能夠穿過電離層逸入太空。由於地球表面是一個曲面，所以微波只能在視距範圍內作直線傳輸，因此決定了兩個微波站之間的傳輸距離不能很遠，一般在70km左右，否則將不能獲得較穩定的傳輸特性。?
、多徑傳輸
在實際使用的微波通信線路中，總是使用方向性非常強的天線，並把收、發天線對準，以使接收端收到較強的直射波。但是，由於受天線的方向性所限，總會有一部分電磁波透射到地表面，經地表面反射後到達收信端的天線，或散射進入太空；其次，由於大氣層中存在不均勻的氣體，也會造成電磁波的折射和吸收，損失掉一部分能量；另外，由於微波無法穿過傳輸線路上的固體物，所以，在傳輸路線上的固體物，特別是高大的建築物，就會使微波造成繞射和電平損耗。因此，微波通信既有直線傳輸特性，又有多徑傳輸特性。
傳輸的分類
無線微波傳輸分為：模擬微波傳輸和數字微波傳輸。
模擬微波傳輸

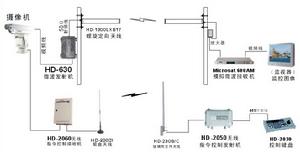

模擬微波傳輸系統原理圖模擬微波傳輸就是把視頻信號直接調製在微波的信道上（微波發射機，），通過天線發射出去，監控中心通過天線接收微波信號，然後再通過微波接收機（Microsat 600AM）解調出原來的視頻信號。如果需要控制雲台鏡頭，就在監控中心加相應的指令控制發射機，監控前端配置相應的指令接收機，這種監控方式圖像非常清晰，沒有延時，沒有壓縮損耗，造價便宜，施工安裝調試簡單，適合一般監控點不是很多，需要中繼也不多的情況下使用。
數字微波傳輸
數字微波傳輸就是先把視頻編碼壓縮，然後通過數字微波信道調製，再通過天線發射出去，接收端則相反，天線接收信號，微波解擴，視頻解壓縮，最後還原模擬的視頻信號，也可微波解擴後通過電腦安裝相應的解碼軟體，用電腦軟解壓視頻，而且電腦還支持錄像，回放，管理，雲鏡控制，報警控制等功能；這種監控方式圖像有720*576和352*288的解析度選擇，前者造價更高，視頻有0.2-0.8秒左右的延時，造價根據實際情況差別很大，但也有一些模擬微波不可比的優點，如監控點比較多，環境比較複雜，需要加中繼的情況多，監控點比較集中它可集中傳輸多路視頻，抗干擾能力比模擬的要好一點，等等...優點，適合監控點比較多，需要中繼也多的情況下使用。
鏈路線上分析與仿真
線上地形分析和鏈路仿真計算工具無線發射接收，通常與環境關係密切，遠距離傳輸比如幾十公里的情況，實際環境是否能滿足無線微波的傳輸要求，通過藉助關鍵的輔助設計工具，會事半功倍。比如幾十公里的大山環境，不可能每個山頭都親臨環境去看，藉助專業的工具之直接線上計算和分析，就顯得尤其重要！
通過線上仿真計算，鏈路是否可行，功率是否足夠，菲涅爾區域是否有遮擋，我們是需要在哪裡架設中轉設備等等，都一目了然！
無線鏈路計算工具，英文名字叫“Fresnel Zone Calculator”，對無線鏈路規劃很重要，國外的要么是打不開，要么都是沒計算地球曲率功能不全，國內找不相應的公開工具專業線上鏈路分析工具，此計算工具系統彌補國內線上分析仿真系統的一些空白，線上支持全球語言語種，即使在身處異地或國外項目，都可以讓您在辦公室就能方便快捷，快速對鏈路進行分析可仿真和計算。
線上地形分析和鏈路仿真計算工具計算結果線上分析工具：見引用資料部分！
