系統介紹
百科名片無線微波移動視頻傳輸系統(Microwave mobile wireless video transmission system)是由
移動視頻發射機組成，在遇到遠距離或非可視距離圖像傳輸時還包括固定或移動式中繼轉播設備如新聞直播車或中轉站relay car or station。移動視頻發射機和接收機採用移動通信的先進核心技術 COFDM(多載波調製技術)和數字圖像壓縮MPEG2技術,是高度集成的移動式非視距數字圖像傳輸設備，可以在高速移動中和城市建築物遮擋情況下傳輸實時穩定的音頻和視頻。視頻傳輸的過程簡單的說就是攝像機所拍攝的視頻和音頻通過發射機以微波的形式發出去，接收機收到後通過播放器展示畫面內容。些系統相當一可移動的小型電視台。系統分類

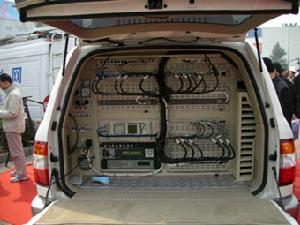

新聞直播車結構說明模擬微波圖像傳輸系統:套用於許多 110 公安報警指揮中心，交通管理部門，公路收費站，軍事重地，火警監察系統，作戰指揮中心，銀行監空控聯網，油田監控系統，郵電儲蓄監控與
管理方面。
車載式無線移動視頻系統：是基於 COFDM 技術上開發的移動遠程圖象傳輸系統，可以在有阻擋的環境中快速移動並傳輸圖象，音視頻傳輸穩定清晰，可以多個發射車、飛機同時傳送到一個移動指揮車上，再由指揮車
傳輸到指揮中心。產品廣泛運用到公安消防、道路交通、電力等領域，發揮它不可代替的作用。
設備特徵
1、設備的套用範圍適合在城區、城郊、建築物內等有遮擋的環境中套用，表現出卓越的“繞射”和“穿透”能力。
COFDM移動視頻，可以在任何場合和有遮擋的環境中使用，完全可以克服傳統微波必須通視和固定傳輸的局限，本設備具有“繞射”和“穿透”建築物或其他障礙物的能力，穩定、高效、高質量傳播視頻圖像，本設備即開即用，無需采點，移動自由、操作簡單、方便實用。
可套用於車輛、船舶、飛機等平台。

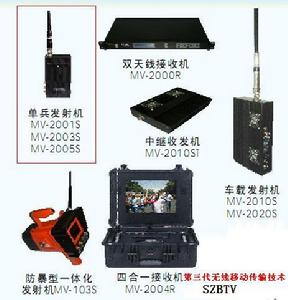

無線移動視頻設備組圖速率大於4M bps，滿足高質量視音頻傳輸。
高質量的視音頻除對攝像機的要求外、對編碼流、信道速率要求十分高；一般的數字微波、擴頻微波傳輸中，雖然採用MPEG2編碼，但信道多採用2m速率，使得編碼的圖像解析度一般都在352*288；COFDM技術每個載波可以選擇QPSK、16QAM、64QAM等高速調製，合成後的信道速率一般大於4M bps；因此，可以傳輸MPEG2中的4:2:0、4:2:2等高質量編解碼，圖像解析度可達576*720，完全滿足廣播級的要求。
COFDM具有傑出的抗干擾能力。
對抗頻率選擇性衰落或窄帶干擾及信號波形間干擾性能優越，通過各個子載波的聯合編碼，具有很強的抗衰落的能力；在單載波系統中（如數字微波、擴頻微波等），單個衰落或干擾能夠導致整個通信鏈路失敗，但是在COFDM多載波系統中，僅僅有很小一部分子載波會受干擾，並且這些子信道還可以採用糾錯碼來進行糾錯，確保傳輸的低誤碼率。
設備的套用方式
適用於車到車、船到船、車到固定點、船到固定點、飛機到固定點，遠距離高清晰圖像傳輸，也可用作遠距離圖像中繼，配合全向高增益天線，通視條件下傳輸距離可達150公里。移動視頻實時傳輸，廣泛套用於廣播電視節目現場直播實時轉播，電視轉播車訊道的擴充。公安消防交通城管邊防部隊海關等政府主要部門實行現場應急指揮和進行實時傳輸現場信息的主要工具，可套用於公安、消防、交警、人防、城管執法、環保監控、水利防汛、電力搶修、海事執法、海關邊防、碼頭監控、森林防火、軍事偵察、電視轉播等相關單位在多種複雜環境中移動傳輸高質量的圖像。使現場實時信息用時傳輸到指揮中心，指揮中心的決策者如身臨其境，提高決策者的指揮準確性和及時性。大大提高了工作效率，減少國家財產的損失。
高新技術
該系統採用DVB-T標準，COFDM調製技術，和數字圖像壓縮MPEG2技術。DVB-T已經被證明在固定、移動、便攜接收等方面具有非常出眾的性能。DVB-T 由於採用COFDM 調製系統，它首先是將高碼率的串列數據流變成 N 個低碼率的並行數據流，並對 N 個彼此互不影響（正交）的載波分別進行調製符號碼率的降低，實際上是符號周期的增大，使動態多徑和都卜勒頻移造成的碼間干擾減小，加上保護間隔的設定，減少了多徑對多載波正交特性的影響，使碼間干擾進一步減小，從而能很好的支持移動接收。隨著國際通信技術的迅猛發展，COFDM調製技術應運而生。COFDM（coded Orthogonal Frequency Division Multiplexing），既編碼正交頻分復用的簡稱，是目前世界最先進和最具發展潛力的調製技術。在窄帶頻寬下也能夠發出大量的數據：COFDM技術能同時分開至少1000個數位訊號，而且在干擾的信號周圍可以安全運行的能力將直接威脅到目前市場上已經開始流行的CDMA技術的進一步發展壯大的態勢，正是由於具有了這種特殊的信號“穿透能力”使得COFDM技術深受歐洲通信營運商以及手機生產商的喜愛和歡迎，例如加利福尼亞Cisco系統公司、紐約Flarion工學院以及朗訊工學院等開始使用，在加拿大Wi-LAN工學院也開始使用這項技術。其基本原理就是將高速數據流通過串並轉換，分配到傳輸速率較低的若干子信道中進行傳輸。各子載波並行傳輸，減小了對單個載波的依賴性，其抗多徑衰落能力、抗碼間干擾（ISI）能力、抗都卜勒頻移能力等都得到了顯著提高。COFDM技術在無線圖像傳輸方面套用有以下獨特的優勢：非可視和有阻擋的環境中套用，卓越的“繞射”與“穿透”能力使得適合在城區、城郊、建築物內實現無線圖像實時傳輸傳統的微波設備，必須在可視條件（既收發兩點之間必須無阻擋）下才能建立無線連結通道，所以使用中受環境制約較大，需要提前考察套用環境，選擇、測試收發點，調整天線的方向，架設天線的高度測算等，工作量非常大，也相當繁瑣，不僅直接限制音視頻的傳輸與接收，而且系統的可靠性、工作效率也大打折扣。
COFDM無線圖像設備則徹底改變了這種局面。因其多載波等技術特點，COFDM設備具備“非視距”、“繞射”傳輸的優勢，在城區、山地、建築物內外等不能可視及有阻擋的環境中，該設備能夠以高機率實現圖像的穩定傳輸，不受環境影響或受環境影響小。系統採用全向天線，可以在最短的時間內架設無線傳輸鏈路，採集端和接收端也可以隨意移動，不受方向的限制，系統簡單、可靠，套用靈活。這使得在“高速運動中”和“非視通條件下”實現高質量實時圖像和數據傳輸成為可能。
移動視頻傳輸系統採用了先進的COFDM調製解調技術、信道編解碼技術，並結合數字圖像壓縮MPEG2技術，能夠在高速移動環境下實現視頻、語音、數據等寬頻多媒體業務的實時、同步傳輸。具有覆蓋範圍廣、靈敏度高、移動性好、抗干擾和抗衰落能力強、傳輸數據率高、穩定性和可靠性突出等顯著優點，為指揮、搶險、偵察、野外作戰等應急通信提供遠距離、高質量、高速率、無線實時傳輸的理想解決方案。
主要適用群體
一，安防級監控系統（政府，軍隊，中小企業單位）
·電力電站、電信基站的無人值守系統
·石油、鑽井、勘探等無線監控系統
·智慧型化大廈、智慧型小區無線監控系統
·橋樑、隧道、路口交通狀況無線監控系統
無線監控系統給人們的生活和基礎設施建設帶來以下便利。
1、 綜合成本低，性能更穩定。只需一次性投資，無須挖溝埋管，特別適合室外距離較遠及已裝修好的場合；在許多情況下，用戶往往由於受到地理環境和工作內容的限制，例如山地、港口和開闊地等特殊地理環境，對有線網路、有線傳輸的布線工程帶來極大的不便，採用有線的施工周期將很長，甚至根本無法實現。這時，採用無線監控可以擺脫線纜的束縛，有安裝周期短、維護方便、擴容能力強，迅速收回成本的優點。
2、 組網靈活，可擴展性好，即插即用。管理人員可以迅速將新的無線監控點加入到現有網路中，不需要為新建傳輸鋪設網路、增加設備，輕而易舉地實現遠程無線監控。
3、 維護費用低。無線監控維護由網路提供商維護，前端設備是即插即用、免維護系統。
4、 無線監控系統是監控和無線傳輸技術的結合，它可以將不同地點的現場信息實時通過無線通訊手段傳送到無線監控中心，並且自動形成視頻資料庫便於日後的檢索。
5、 在無線監控系統中，無線監控中心實時得到被監控點的視頻信息，並且該視頻信息是連續、清晰的。在無線監控點，通常使用攝像頭對現場情況進行實時採集，攝像頭通過無線視頻傳輸設備相連，並通過由無線電波將數據信號傳送到監控中心。
（政府機關部門，大型企業，電視台）
·森林防火、水源、河流資源無線視頻傳輸系統
·旅遊景區、大型廠區、建築工地無線視頻傳輸系統
·港口、碼頭、邊防檢查站無線視頻傳輸系統
·大型比賽實況傳播及會議視頻實時傳輸
·新聞現場採訪
無線視頻傳輸系統給政府，企業，電視台和普通民眾帶來以下好處。
1、在野外作業時處理突發事件，並將實況同步發射到接收中心進行監視和指揮調度。領導坐在指揮中心或辦公室的監控主機前，就可從大螢幕上或者監視器上直接觀看到事件現場，迅速採取有效措施，實時指揮。
2、無線視頻傳輸系統都要專用的接收機接收才能看到圖像和聲音，所以保密性能很好，適合政府和企業進行機密操作。
3、發射端體積小巧便於隱藏，相當於小型電視台發射機，電視台新聞暗訪，新聞暗訪往往能直接反映社會的陰暗面，採訪到的新聞線索非常具有說服力和震撼力。
結語
基於無線視頻傳輸系統和監控系統的種種優勢及廣泛套用，該系統能為國家經濟建設，人民生活，社會各方面安全體系做出重大貢獻。
