一、概述

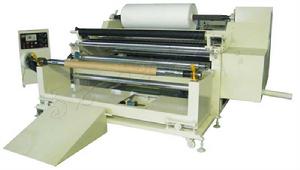

無紡布分切機,又稱無紡布分條機,是在生產過程中根據不同需要而對寬幅材料進行切邊、分切等的一種設備。其中無紡布分切機主要用於將寬幅卷材分切成各種適合生產需要的窄幅卷材,分條工藝包括放卷料和收卷料兩個過程。放卷料和收卷料的張力控制是分切機的關鍵環節。本機是在原有電控系統的基礎上增加了自動對邊器控制,達到了理想的效果、提高了機器工作性能,使機器在高速運轉中更趨穩定,收卷平整,操作簡單方便,安全可靠,耐用性強。
二、主要用途
本機主要用於無紡布等寬幅卷材的切邊或分切, 將紙管內徑為75㎜,無紡布外徑為600㎜,長度為1600㎜以內的捲筒基材無紡布,分切成實際需要尺寸的若干卷,最窄可分切到18㎜的包邊條。
1.框架結構:無論是一次分切還是二、三次分切,國內分切機廠家都應投入精力,在框架結構上加以研 究,切實從分切機廠家著眼,設計出更加合理的分切機,擺脫目前所生產分切機的抄襲現象,研究設計出個性化的分切機,使得分切不同材料在結構上更加細緻化,在下一輪國際市場的競爭中,給制膜企業提供有利的武器,同時也給自己的企業尋找出藍海。
2.自動化控制部分:目前國內所生產的分切機自動化水平還停留在中下水平上,雖說國內控制原器件運用已非常普及,價格也較低廉,但國內分切機廠家在使用的深度上遠遠落後於國外已開發國家水平,特別是在控制系統上與分切機的結構、和所分切的物料上缺乏有機的結合,在這個層面上講,國產分切機絕大多數還停留在粗線條上,還沒有更深入領會分切機控制系統的嚴密性和合理性。國內分切機廠家應從以上幾個方向著手,尋找出即符合分切機控制分切原理,又能最大限度的使用好硬體所提供的功能的辦法。
3.製造方面:這是中國製造業所面臨的通病,任何機械設備,除了在設計上合理以外,在製造上還要求精密,而中國製造業在這方面是欠缺的,除此之外,製造工藝也是一個薄弱的環節,製造分切的設備,除了一些通用的工具機外,還需要有一些製造分切機的專用設備,如動平衡機、水切割機等,因分切機製造精度要求高,所以,一些設備需要用數控工具機來加工零部件,特別是有必要普及使用機械加工中心,這樣所製造出分切機的設備加工精度才能從根本上得到保證。
三、 主要構成
(一)機架部份
採用厚鋼板焊接而成牢固、角度平衡,使機器在高速工作狀態下平穩。
(二)收卷部份
收卷採用3英寸氣脹捲軸與磁粉張力控制器收卷,此機分切包邊條操作簡單,最大收卷直徑可達600mm。
(三)放卷部份
放卷採用3英寸氣脹放捲軸,最大放卷直徑可達600mm,配有磁粉張力控制器和自動對邊裝置。

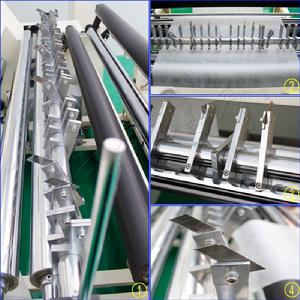

(四)切刀部份
切刀可使用工業手術刀片或平刀式(美工刀片),刀距可調節到18mm-1600mm之間。
(五)主機部份
主要採用5 KW電機,採用電子調速系統,使用時通過人工調節機器的速度。
(六)導輥部份
整機採用鍍鉻鋼管,每條經過動平衡處理。
四、 主要參數
1.有效分切寬幅:18㎜-1600㎜2.最放卷直徑:600㎜
3.最收卷直徑:600㎜
4.最大功率:5 KW
5.機械速度:60 m/min
6. 機台電壓:380V (三相四線制)
五、 使用環境
機台應安裝在乾燥、通風、光線好、方便操作的地方。
六、 使用注意事項
1. 機台電源使用三相四線制(AC380V)且安全接地,以確保操作人員安全
2. 開機前應首先把主機速度調到最低速度
3. 安裝刀片時應注意安全,以免刀片劃傷
4. 對機台需加油的地方應定期保養
5、主軸與圓刀使用無級變速系統,可做工高低調速及正反轉切換控制。
6、配置雙面磨刀系統,採用金鋼石磨削,砂輪壽命可達兩年之久,刀片不用拆卸。即可磨刀,刀片長期保持鋒利,達到最佳裁切質量。並附有吸塵裝量,保持布料及軌道清潔。
7、採用進口滾珠滑軌,平行推進切割寬度,配合進口精密滾珠絲桿及滑軌,控制切割寬度及0.1毫米,達到高精度切割。
8、採用進口滾珠滑軌,平行推進切割穩採用進口AC馬達調整系統無級調整控制切割速度平移且不易磨損,達到高品質切條。
9、操作界面使用LCD中文顯示屏,可直接輸入幾種載切割寬度和數量設定,並設有手動,自動轉換功能。
10、採用快速放料設計,一步到位。上料下料只須一個動作即可完成。
七、機器特點
1.採用厚鋼板焊接而成牢固、角度平衡,使機器在高速工作狀態下平穩;
2.整機採用鍍鉻鋼管,每條經過動平衡處理;3.放卷採用3英寸氣脹放捲軸,最大放卷直徑可達600mm,配有磁粉張力控制器和自動對邊裝置,;
4.收卷採用3英寸氣脹捲軸與磁粉張力控制器收卷,分切操作簡單,最大收卷直徑可達600mm;收卷美觀整齊;
5.切刀可使用工業手術刀片或平刀式(美工刀片),18mm-1600mm之間可調式刀具;
6.主軸與圓刀使用無級變速系統,可作為高低調速及正反轉切換控制;電子調速系統,使用時通過人工調節機器的速度,方便簡單;
7.配置雙面金剛石磨削磨刀系統,砂輪壽命可達兩年之久;不用拆卸即可磨刀,使刀片長期保持鋒利;達到最佳裁切質量;並附有吸塵裝量,以保持布料及軌道清潔;
8.採用進口精密滾珠絲桿及滑軌,平行推進切割寬度,進口AC馬達調整系統無級調整和控制切割速度,從而達到高精度切割,精確度可控制在0.1毫米以內;
9.配備高精度糾偏裝置系統,從而進一步保證切割精度;
10.中英文操作界面,LCD顯示屏,可直接輸入幾種載切割寬度和數量設定,並設有手動/自動轉換功能,使操作更加簡單便捷;
11.採用快速放料設計,上料下料只須一個動作即可完成,有效降低生產中的勞動量,從而提高生產效率。
12.自動計數裝置,一目了然八、適用範圍:
此款無紡布分條機/分切機主要適用於捲筒狀不乾膠、矽油紙、標籤紙、無紡布、衛生紙、膠帶、鋁箔、薄膜、牛皮紙等的分切;被廣泛用於箱包、日用品、防護用品、環保袋、文具、塑膠、紙廠等行業。
保養
1、 空氣濾淨器中的積水,應在滿溢前及時排放。
2、 焊機每使用滿一月,滑動部位應揩試乾淨,重新塗上優質潤滑油脂。
3、 清潔焊機側板、表面時嚴禁使用各種熔劑,應使用中性洗滌劑,輕輕擦試。
4、 每隔半年應以乾燥之壓縮空氣吹淨機內塵埃。
壓紙滾輪的壓力不等,造成走紙歪斜的解決方案:
在無紡布分切機出現此類問題時,首先需仔細觀察紙張走斜是從什麼地方開始的,從紙張分離到壓紙輪壓下向前輸送前面經過的各機件均無問題,然而觀察紙張在輸紙板上輸送時開始走斜,從而開始檢查壓紙滾輪的壓力時,發現兩滾輪壓力不一致,壓力小者紙張走得慢,當調整壓紙滾輪壓力時,發現有一滾輪的緊定螺釘鬆動,調好壓力,擰緊螺釘即可。
