簡介

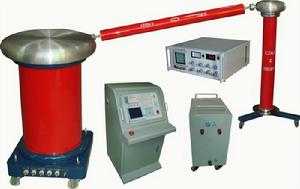

無局放全稱:無局放試驗變壓器、無局放工頻試驗變壓器、無局部放電工頻試驗變壓器
無局放
概況
無局放(無局放試驗變壓器)在目前分為兩種,一種是充氣式無局放(無局放試驗變壓器),另一種是環氧桶油浸式無局放(無局放試驗變壓器),其它試驗變壓器要做成無局放比較困難。
隨著電力科技的快速發展,高壓局放試驗已成為各電氣設備(如電纜、大型變壓器、互感器、GIS組合電器等)出廠試驗、無局放試驗,驗收試驗、狀態檢修的必須項目。
250kV 無局放(無局放試驗變壓器),單台750kV 試驗變壓器刷新絕緣筒無局放(無局放試驗變壓器)的新紀元,刷新我國乃至國際在絕緣桶式試驗設備使用在戶外高海拔下的新紀元,獲得該產品在電壓等級、海拔條件、外形結構等三項指標,均屬於“世界第一”。
特點
充氣式無局放(無局放試驗變壓器)特點:
1、充氣式無局放試驗變壓器內充高絕緣強度的SF6氣體作為絕緣介質。
2、體積小、重量輕、工藝檔次高、外形美、搬運方便。
3、因SF6氣體的滅弧性能及其特殊的工藝結構,其局放量小,額定電壓下局放量≤5PC
4、試驗過程簡單直觀,操作方便宜行。
5、能有效地摒除電源中的雜波干擾。
環氧桶油浸式無局放(無局放試驗變壓器)特點:1、成套設備配套性強,電壓容量系列齊全,功能完善;
2、阻抗電壓低,系統阻抗不大於5%,滿足交流污穢試驗要求;
3、採用快速電子保護裝置,可靠性高。
4、單台電壓可達750kV 試驗變壓器刷新了絕緣試驗變壓器的新紀元,刷新我國乃至國際在絕緣桶式試驗設備使用在戶外高海拔下的新紀元。
性能
無局放(無局放試驗變壓器)性能:
50- 2250 kV無局部放電工頻試驗變壓器通過部級產品鑑定,主要技木性能處於國內領先地位,達到國際同類產品的先進水平。
四、無局放(無局放試驗變壓器)系統參數
環境溫度:-25-50℃ 額定電源電壓:220V或380V
容量:10-300KVA 頻率:50Hz
額定電壓下系統局放量≤5PC
五、無局放(無局放試驗變壓器)
主要技術參數
型號規格 | 額定容量(KVA) | 低壓 | 高壓 | 直徑D×高度(H)(mm) | 重量(kg) |
20/2*80 | 20 | 0.4 | 160 | φ550*1245 | 220 |
6/2*50 | 6 | 0.22 | 100 | φ380*980 | 100 |
10/2*50 | 10 | 0.2 | 100 | φ410*980 | 200 |
25/2*125 | 25 | 0.38 | 250 | φ1250*2200 | 890 |
100/2*200 | 100 | 0.38 | 400 | φ1580*3650 | 2500 |
150/2*150 | 150 | 0.38 | 300 | φ1600*3200 | 3980 |
300/2*150 | 300 | 0.38 | 300 | φ1600*3800 | 4280 |
250/2*250 | 250 | 0.6 | 500 | φ2220*6100 | 11200 |
500/2*250 | 500 | 3 | 500 | φ2030*4600 | 9000 |
600/2*300 | 600 | 0.6 | 600 | φ3200*8000 | 1700 |
1200/2*300 | 1200 | 3 | 600 | φ3000*6200 | 28900 |
750/2*375 | 750 | 3 | 750 | φ3540*7900 | 36000 |
200/2*500 | 200 | 0.6 | 1000 | φ3200*8400 | 9580 |
1000/2*500 | 1000 | 3 | 10000 | φ3520*10000 | 37500 |
1250/2*125 | 1250 | 3 | 250 | φ4500*3200 | 14500 |
1500/2*500 | 1500 | 3 | 1000 | φ4800*12840 | 48500 |
300/2*300 | 300 | 0.65 | 600 | φ2610*5600 | 10000 |
375/2*375 | 375 | 0.65 | 750 | φ2940*8350 | 20000 |
2000/3*500 | 2000 | 6 | 1500 | φ4500*1700 | 115000 |
3600/3*600 | 3600 | 6 | 1800 | φ6500*20000 | 150000 |
4800/2*600 | 4800 | 6 | 1200 | φ4500*1350 | 105000 |
