無局放試驗變壓器

無局放試驗變壓器

無局放試驗變壓器就是沒有局放量的試驗變壓器,但現階段無局放試驗變壓器是局放量很小,且不影響局放儀觀測電氣設備的局放量。充氣式無局放試驗變壓器是目前比較可靠的高壓無局放設備。

概況

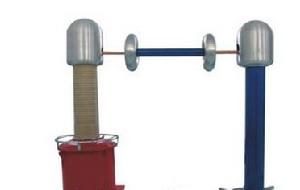

無局放試驗變壓器無局放試驗變壓器

局放試驗變壓器就是沒有局放量的試驗變壓器,但現階段無局放試驗變壓器是局放量很小,且不影響局放儀觀測電氣設備的局放量。充氣式無局放試驗變壓器是目前比較可靠的高壓無局放設備。

無局放試驗變壓器在目前分為兩種,一種是充氣式無局放試驗變壓器,另一種是環氧桶油浸式無局放試驗變壓器,其它試驗變壓器要做成無局放比較困難。

隨著電力科技的快速發展,高壓局放試驗已成為各電氣設備(如電纜、大型變壓器、互感器、GIS組合電器等)出廠試驗、無局放試驗,驗收試驗、狀態檢修的必須項目。

江蘇盛華電氣為中國南方電網公司生產的YDTCW-4500/3*750特高壓基地的250kV試驗變壓器,單台750kV試驗變壓器刷新絕緣試驗變壓器的新紀元,刷新中國乃至國際在絕緣桶式試驗設備使用在戶外高海拔下的新紀元,獲得該產品在電壓等級、海拔條件、外形結構等三項指標,均屬於“世界第一”。

特點

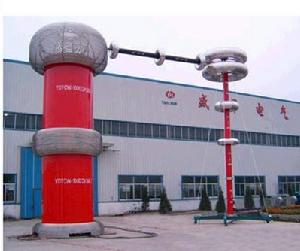

無局放試驗變壓器無局放試驗變壓器

充氣式無局放試驗變壓器特點:
1、充氣式無局放試驗變壓器內充高絕緣強度的SF6氣體作為絕緣介質。
2、體積小、重量輕、工藝檔次高、外形美、搬運方便。
3、因SF6氣體的滅弧性能及其特殊的工藝結構,其局放量小,額定電壓下局放量≤5PC
4、試驗過程簡單直觀,操作方便宜行。
5、能有效地摒除電源中的雜波干擾。
環氧桶油浸式無局放試驗變壓器特點:
1、成套設備配套性強,電壓容量系列齊全,功能完善;
2、阻抗電壓低,系統阻抗不大於5%,滿足交流污穢試驗要求;
3、採用快速電子保護裝置,可靠性高。
4、單台電壓可達750kV試驗變壓器刷新了絕緣試驗變壓器的新紀元,刷新我國乃至國際在絕緣桶式試驗設備使用在戶外高海拔下的新紀元

性能

無局放試驗變壓器性能:

50-2250kV無局部放電工頻試驗變壓器通過部級產品鑑定,主要技木性能處於國內領先地位,達到國際同類產品的先進水平。

系統參數

環境溫度:-25-50℃

額定電源電壓:220V或380V

容量:10-300KVA

頻率:50Hz

額定電壓下系統局放量≤5PC

參數對照表

產品規格
型號規格
額定容量 ( kVA) 高壓電壓 ( kV) 低壓電壓 ( kV) D × H ( mm) 重量 ( kg)
YDW-5/50 5 50 0.22 320 × 431 45
YDW-10/100 10 100 0.22 570 × 725 165
YDW-30/100 30 100 0.38 800 × 1036 315
YDW-15/150 15 150 0.38 1165 × 1667 695
YDW-50/250 50 250 0.38 1280 × 1970 1100
YDW-100/100 100 100 0.38 1130 × 1485 1350
YDW-100/150 100 150 0.38 1800 × 1953 1980
YDW-200/200 200 200 0.6 2500 × 2445 4500
YDW-150/250 150 250 0.6 2150 × 2443 4230
YDW-250/250 250 250 0.6 2500 × 2555 6100
YDW-1000/250 1000 250 3、 6、10 3600 × 2800 12000
YDW-300/300 300 300 3、 6 2600 × 3300 6280
YDW-450/300 450 300 3、 6 3050 × 2920 8000
YDW-600/300 600 300 3、 6 2600 × 3460 10600
YDW-800/400 800 400 3、 6、10 3600 × 4800 14000
YDW-1200/400 1200 400 3、 6、10 3600 × 4875 19000
YDW-100/500 100 500 3、 6、10 3300 × 5300 8100
YDW-250/500 250 500 3、 6、10 3600 × 5200 11600
YDW-200/500 200 500 3、 6、10 3300 × 5300 8800
YDW-500/500 500 500 3、 6、10 3600 × 5210 23540
YDW-1000/500 1000 500 3、 6、10 3600 × 5300 25400
YDW-2200/550 2200 550 6、 10 3600 × 6000 36000
YDW-2000/500 2000 500 6、 10 3600 × 5400 34880
