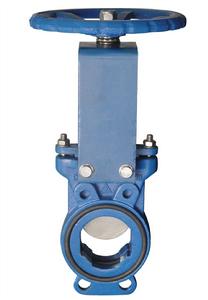

無凹槽刀閘閥

材質：鑄鐵、球墨鑄鐵 閘板材質： 適用介質：污水、粉體顆粒、紙漿

本 實用新型涉及一種鑄鐵閥體採用整體式結構刀閘閥,包括閥體,閘板和U型密封條,閥體中腔底部設有凹槽並裝有彈性U型密封條,當閥門關閉時閘板下移,閘板底 部邊緣與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封;當刀閘閥開啟時閘板上移,閘板底部邊緣與密封條脫離,密封條彈起與凹槽平整,能防止刀 閘閥在使用過程中,介質沉澱物積存在閥體中腔的凹槽里，不易堵塞、無殘留，管道清洗方便，從而有效提高刀閘閥的密封效果,防止閥門關閉時泄漏。使用壽命更 長，維護更簡單；法蘭密封面鑲O型圈，無須另配法蘭墊片，安裝簡單方便，摩擦係數小，啟閉靈活，該系列刀閘閥可配手動、電動、氣動、電液動、液動、傘齒輪 傳動等諸多執行器，以滿足不同工礦要求使用。專利號（200620047950.0）
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
產品型號：QUZ73X-10
公稱通徑範圍：DN40-DN400
公稱壓力範圍：1.0MPa-1.6MPa
材質：鑄鐵、球墨鑄鐵
閘板材質： 201、304、316、316L
連線形式：對夾式
密封圈：丁腈橡膠、三元乙丙橡膠
填料密封：石墨盤根，四氟盤根
適用介質：污水、粉體顆粒、紙漿
－－－－－－－－－－－－－－－－－－－－－－－－－
