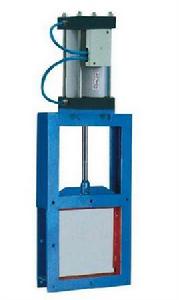

氣動插板閥

氣動插板閥

氣動插板閥的工作原理:氣動插板閥主要由框架、閘板、絲桿、螺母等零件構成,用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動,達到閘門的啟閉目的。

技術標準

1、插板閥的殼體試驗和密封試驗介質為水(含防腐劑)、煤油或粘度不大於水的其他適宜液體。

2、密封副是非金屬密封的插板閥,密封殼體試驗和要求按GB/T13927-92 D級規定。

3、密封副是金屬密封的插板閥,對有密封性能要求的,密封試驗的泄漏量按1×DNmm/s計算,沒有密封性能要求的不做此項試驗。

4、用電動、液動、氣動裝置驅動的插板閥,關閉位置調定後,關閉3次按1和3要求進行殼體和密封試驗。

5、插板閥清潔度要求按JB/T7748的規定。

6、靜壓壽命試驗。

7、插板閥靜壓壽命試驗次數按規定,其他技術要按JB/Z 234的規定

功能特點

氣動插板閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備,廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。氣動插板閥的優點結構簡單、操縱靈活、重量輕、無卡阻、特別適用於各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節,安裝不受角度限制,操作方便,能隨時調整尺度。結構特點結構簡單、操作靈活、重量輕、無卡阻、切斷快,特別適用於各類無粘度的固體、粉料及小於Φ10mm的顆粒料,晶粒料的輸送及流量調節,安裝不受角度限制,操作方便,能隨時調節開度。主要用於建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大,啟動頻繁,切斷迅速的理想設備。

氣動單雙向插板閥又稱手動刀型閘閥,刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門,其原理是閘板上開有一個通徑大小的圓口,通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在於閥體通徑無凹槽,介質不會卡阻堵塞,並且具有全通徑流通特性,其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造,工藝性好,結構緊湊等特點,密封閥座為活動結構設計,有防磨損和自動補償功能,因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動,使得閥門啟閉力穩定,並且具有切斷介質等特點。
