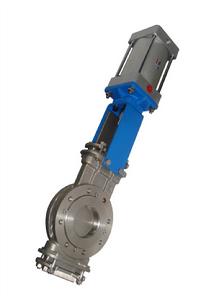

穿透式刀閘閥

穿透式刀閘閥，又稱手動插板閥，它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。

此閥門的優點在於閥體通徑無凹槽，介質不會卡阻堵塞，並且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，並且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

產品型號：QCZ973H-10C、QCZ973X-10C、QCZ973W-10P

公稱通徑範圍：DN50-DN500

公稱壓力範圍：1.0MPa-1.6MPa

材質：鑄鋼、不鏽鋼、

閘板材質：2Cr13、201、304、316、316L

連線形式：對夾式

閥座密封圈：丁腈橡膠、三元乙丙橡膠、氟橡膠

堆焊2Cr13、不鏽鋼、硬質合金

填料密封：石墨盤根，四氟盤根

適用介質：污水、粉體顆粒、紙漿、礦漿、煤渣

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
