工作原理
焊機煙廢氣被風機負壓吸入淨化機內部，大顆粒飄塵被均流板和初濾網過濾而沉積下來；進入淨化裝置的微小級煙霧和廢氣通過廢氣裝置內部被過濾和分解後排出達標氣體。（也可接管排至室外）。基本結構有風機、過濾器、和集塵器等部分組成，各部分都安裝在一個立式框架內，鋼板殼體、噴漆防鏽、外型美觀、結構科學、運行可靠、使用方便。
作用介紹
在焊接操作中經常會產生一些有毒的物質。如：乙醛、松香酸、異氰酸鹽、氮氧化物、硫化物、碳氫化合物等。並在空氣中飛揚。它通過呼吸道侵入到人的肝、肺、心血管及血液中，威脅操作人員的健康。導致許多職業病的出現。如：肺癌、哮喘、濕疹、支氣管炎、皮膚過敏、呼吸道感染等等，重則紊亂中樞神經，破壞消化系統，導致併發症而衰竭死亡。焊接除煙機即能有效的淨化空氣，又能有效去除焊煙廢氣和降解焊煙焦油味和各種有毒有害氣體，為您創造一個美好健康的工作環境。
套用範圍
電弧焊、CO2保護焊、MAG保護焊、特種焊、氣熔割等對碳鋼、不鏽鋼、鋁等金屬焊接時產生的煙氣處理.
如果焊接工位較少或較分散，宜採用單機式焊接煙機，當焊接工位較多且集中時，採用中央式煙塵淨化系統.
產品特點

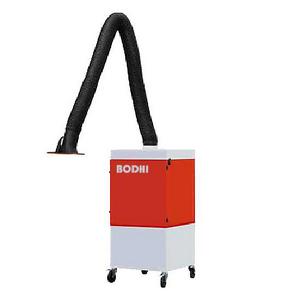

1、特殊設計的伸縮式柔性吸氣臂，可360度迴轉、可拉伸至任意位置，從源頭開始有效清除煙塵，減少空氣污染。
2、一體化的高效過濾芯，對焊接煙塵（0.3μm）的過濾效率可達99.97%，並能保持極高的氣流量。
3、根據煙塵性質的選擇了相應的過濾媒介，以滿足不同性質煙塵的淨化處理。
4、結構緊湊，體積小巧，即使是在狹窄的工作場地也可使用。
5、安裝有萬向腳輪，移動輕便靈活。
6、配備高性能的蝸輪風機，吸風量大，工作噪聲低。
7、極好的吸收穩定性。
8、設備操作簡單，維護方便。
9、不會產生二次污染、不影響車間其他操作。
維護保養
焊接除煙機專為工業焊接煙塵和輕質顆粒而設計的淨化裝置，它輕巧靈活，操作方便，維護保養也相當簡便，主要有以下幾點：
焊接除煙機1、初運轉時，應注意風機是否正轉（如反轉，風量很小，需調換電源接線）。2、維護保養時一定要先切斷電源，確定不運轉後再維護，機組在工作時不得隨意打開。
3、定期應檢查檢修門、出灰門及風管連線系統是否密封好，以免泄漏，降低吸塵效果 。
4、根據實際需要，定期進行清除灰塵。
5、應根據實際情況定期清洗濾箱，一般連續使用四個月需清洗一次，清洗或更換時，重新安裝時，要注意過濾部件上的緊壓板與濾箱的密封是否嚴密，防止泄漏，否則會極大的影響除塵效果。
6、定期清除本體和管道內的積塵等雜質，以防止鏽蝕。
技術參數
| 過濾面積 (m2) | 8.25 | 16.5 | 24.75 | 49.5 | 66 | 99 | 132 | 188 |
| 過濾風速 (m/min) | 0.4-0.8 | 0.4-0.8 | 0.4-0.8 | 0.4-0.8 | 0.4-0.8 | 0.4-0.8 | 0.4-0.8 | 0.4-0.8 |
| 過濾風量 (m3/h) | 200-400 | 400-800 | 800-1600 | 1200-2400 | 1600-3200 | 2400-4800 | 3200-6400 | 4800-9600 |
| 壓縮空氣壓力 kg/cm2 | 4-6 | 4-6 | 4-6 | 4-6 | 4-6 | 4-6 | 4-6 | 4 |
