滾輪傳送帶
Roller conveyors

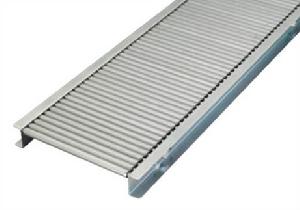

滾輪傳送帶滾輪傳送帶類別：
①滾輪直徑19mm型；
②滾輪直徑28mm型；
③滾輪直徑38mm型。
滾輪傳送帶的選型方法
①選擇滾輪寬度
根據傳送物體的外形尺寸選擇滾輪寬度。
1.滾輪寬度在傳送物體底面寬度+50mm以上最為合適。
2. 採用托盤或類似方式傳送時，即使滾輪寬度在傳送物體底面寬度以下，只要傳
送物體接觸不到框架，就沒有問題。
②選擇輪距
輪距取決於傳送面的底面長度和傳送物體的重量。
● 傳送物體的底面較硬時
傳送鐵、塑膠等底面較硬物體時，所選輪距必須確保以4根(3個輪距)以上的滾輪
來承載傳送物體。
● 傳送物體的底面較軟時
傳送紙箱、橡膠等底面較軟的物體，可能會卡住時，所選輪距必須確保以6根(5個
輪距)以上的滾輪來承載傳送物體。另外，每個滾輪承受的強度須在下表所示的
滾輪強度以下。
● 載運時承受衝擊時
載運時承受衝擊時，衝擊載荷可達通常載荷的1.5~3倍以上，因此，請選擇有足
夠傳送能力的傳送帶。
單根滾輪強度一覽表
| 滾輪外徑\滾輪強度（N） | W113 | W213 | W313 | W413 | W513 |
| 19.1mm | 618 | 530 | 343 | 294 | 206 |
| 28.6mm | 1236 | 1059 | 687 | 588 | 412 |
| 38.1mm | 1342 | 1342 | 922 | 785 | 588 |
③選擇自走斜度
如果將滾輪傳送帶傾斜設定，傳送物體將會靠自重移動。此時的傾斜度稱作自走
斜度。自走斜度也會因傳送物體的底面狀態、材質、重量而改變。
滾輪傳送帶工作示例圖
滾輪傳送帶構造圖滾輪傳送帶材質屬性：
| 滾輪 | 材質 | 鋼 |
| 表面處理 | 鉻酸鹽光澤處理 | |
| 軸承 | 材質 | 鋼 |
| 框架 | 材質 | 鋼 |
| 表面處理 | ※ZAM電鍍 | |
| R型銷 | 材質 | 鋼 |
| 表面處理 | 鉻酸鹽光澤處理 | |
| 框架連線桿 | 材質 | 鋼 |
| 表面處理 | 鉻酸鹽處理 | |
| 螺絲、螺帽 | 材質 | 鋼 |
| 表面處理 | 鉻酸鹽光澤處理 |
※ZAM電鍍：鋅-鋁-鎂的熔融電鍍
