設定
《國家住宅裝飾裝修工程施工規範》中明確指出：防水層應從地面延伸到牆面，高出地面100毫米；浴室牆面的防水層不得低於1800毫米。須做閉水實驗:將衛生間的所有下水道堵住，並在門口砌一道250毫米高的“檻”後，灌入200毫米高的水，24～72小時後，確認無滲漏即可貼瓷磚。
另外，其常規施工順序為：水電完工後，回填、找平、防水、關水實驗、貼磚。
防水塗料
基面要求：潔淨，否則易在施工時因穿刺而失去防水作用；含水率不大於9%，否則會形成基面與防水層分離的“兩張皮”現象。而重慶常年濕度大，且衛生間的施工順序為回填、砂漿找平、防水、貼磚，工人師傅會在砂漿層凝固後就進行防水施工，達不到塗料施工基面含水率不大於9%的要求，再好的材料防水效果也會打折扣。
防水層設定及規範施工方法：須塗刷2~3遍，否則應增設玻纖布,且每遍塗刷的固化物厚度不得低於1毫米，並應在其完全乾燥後（約5-8小時）再進行下一遍施工。塗刷完畢後,還應在塗料防水層上再做一道砂漿保護層，最後再貼上瓷磚。
砂漿防水劑
適合採用高級脂肪酸類砂漿防水劑。例如勞亞爾砂漿防水劑。
基面要求：將雜物清理乾淨即可，可在潮濕基面施工，且因其須攪拌水泥砂漿進行防水施工，與砂漿找平層的材質相同，防水層與基面結合度高。
防水層設定及規範施工方法：無須再採用其它防水材料配合使用，用防水劑攪拌水泥砂子按以下方法施工即可超過國家一級防水層的耐久年限。
灑水使基面濕潤，但不得有積水。
牆面：防水層總厚度（防水素灰漿+防水砂漿）不低於10毫米，高度不低於1800毫米。首先用防水劑與水泥（1:3）攪拌成防水素灰漿塗刷一至兩遍，總厚度為2毫米；20分鐘防水素灰漿表乾後，用防水劑與水泥、砂子（1:2:6）攪拌成防水砂漿抹在基面，厚度為8毫米；24小時防水砂漿層凝固後，灑水養護或貼上瓷磚。
地面：防水層總厚度（防水素灰漿+防水砂漿）不低於20毫米。首先用防水劑與水泥（1:3）攪拌成防水素灰漿塗刷一至兩遍，總厚度為2毫米，地漏、套管和衛生潔具的根部為重點防水部位，要做成“r”角；20分鐘防水素灰漿表乾後，用防水劑與水泥、砂子（1:2:6）攪拌成防水砂漿抹在基面，厚度為18毫米，應抹平、壓實；24小時防水砂漿層凝固後，先做關水實驗，然後貼上瓷磚。
施工
不論是預製板還是現澆結構的屋頂，嘉程按照國家相關規範都應“剛柔結合”（剛性材料與柔性材料）進行防水施工。
對理想防水層的要求可以簡單地概括為施工後不透水和在設計年限內不透水 ,且是經濟的。這要求防水層不僅保持良好的完整性 ,而且還具有一定的抵抗外界破損的能力。
基本要求
基面清理乾淨，含水率不大於9%，平整密實，各節點收頭整齊、完備，符合要求。
第一道
（1）、鋪設柔性防水層，選擇塗料或卷材都可以。其施工條件要求基面含水率不大於9%，所以適宜在天氣炎熱且連晴5天以後的夏季施工。完工後，應做蓄水實驗。
（2）、如做塗料防水，以“一布兩塗”為例：清理乾淨基層後，滿刷一遍塗料，乾燥成膜後，鋪設一層玻纖布胎體增強材料，並在已展平的表面上滿刷一層塗料固定，乾燥後進行下一遍塗料施工。防水塗膜的總厚度應在3毫米以上。
（3）、如做防水卷材施工，清理乾淨基層後，在卷材反面和基層刷粘結膠，按彈好的基準線由遠而近的貼上、輥壓，最後做接縫收頭檢查處理。
第二道
鋪設剛性防水層，應在第一道柔性防水層完成後的兩天左右進行施工，主要以高級脂肪酸類砂漿防水劑、水泥、砂子、細石骨料、纖維為基本材料，防水層厚度應為20-30毫米。
1、按規範要求安裝分格木條，分格設定為4000毫米×4000毫米。然後灑水使基面濕潤，但不得有積水。
2、按由遠到近、先高后低的順序，將配製好的砂漿或細石混凝土進行逐個分格施工，同一分格一次完成，抹平壓實。
3、初凝後，取出分格木條，壓光並修整分格縫。
4、採用柔性密封材料嵌填分格縫，處理表面收口。施工完成後注意灑水養護。
5、如有屋面種植土，應在盡短的時間內覆蓋上種植土。
施工
新建地下室、蓄水池、擋牆，回填之前可在外圍（迎水面）鋪貼一道防水卷材或塗刷防水塗料進行施工，但已竣工的地下室、蓄水池及新建的隧道等，則只能在背水面進行防水施工，且常年潮濕、難以乾燥、通風條件差，所以防水材料須選擇可在潮濕基面施工的，且無毒、無味、無污染，以保證施工人員的安全和施工後的環保。因迎水面防水較易選材和施工，且考慮到論壇里多為裝飾公司和業主，遇到背水面防水的情況更多，所以主要介紹背水面的防水施工：
不能採用柔性材料（防水卷材或塗料）施工。因該類材料的防水層與砂漿基面結合度不高，在背水面能承受的抗滲壓力低，防水層易起鼓、脫落，難以起到防水作用，且施工環境，塗料有揮發性刺激氣味，也影響工人的健康及安全。
宜採用高級脂肪酸類砂漿防水劑，既能保證安全施工，又能達到背水面防水的效果。
其施工方法大致相同,但也須根據其實際環境和情況對防水層進行設定(施工遍數、每遍厚度等),以下以地下室為例：
1、灑水使基面濕潤，但不得有積水。
2、牆面：防水層總厚度（防水素灰漿+防水砂漿）不低於20毫米。首先用防水劑與水泥攪拌成防水素灰漿塗刷一至兩遍，總厚度為2毫米；20分鐘防水素灰漿表乾後，用防水劑與水泥、砂子攪拌成防水砂漿分兩次抹在基面，第一次厚度為8毫米，初凝後，再抹第二次10毫米。24小時防水砂漿層凝固後，灑水養護。
3、地面：防水層總厚度（防水素灰漿+防水砂漿）不低於20毫米。施工工序同牆面，防水砂漿只抹一次18毫米厚度即可，應抹平、壓實。24小時防水砂漿層凝固後，灑水養護。
相關知識
1.防水層耐用年限：指屋面防水層能滿足正常使用要求的期限。
2.一道防水設防：具有單獨防水能力的一個防水層次。
3.瀝青防水卷材：用原紙、纖維織物、纖維氈等胎體材料浸塗瀝青，表面撒布粉狀、粒狀或片狀材料製成可捲曲的片狀防水材料。
4.高聚物改性瀝青防水卷材：以合成高分子聚合物改性瀝青為塗蓋層，纖維織物或纖維氈為胎體、粉狀、粒狀、片狀或薄膜材料為覆面材料製成可捲曲的片狀防水材料。
5.合成高分子防水卷材：以合成橡膠、合成樹脂或它們兩者的共混體為基料，加入適量的化學助劑和填充料等，經不同工序加工而成可捲曲的片狀防水材料，或把上述材料與合成纖維等複合形成兩層或兩層以上可捲曲的片狀防水材料。
6.冷瑪王帝脂：由石油瀝青、填充料、溶劑等配製而成的冷用瀝青膠結材料。
7.基層處理劑：為了增強防水材料與基層之間的粘結力，在防水層施工前，預先塗刷在基層上的塗料。

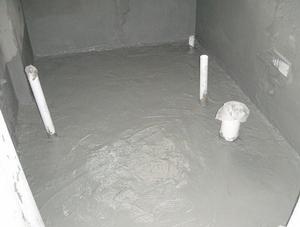

防水層施工圖(4張)
8.分格縫：為了減少裂縫，在屋面找平層、剛性防水層、剛性保護層上預先留設的縫。剛性保護層僅在表面上作成V形槽，稱為表面分格縫。
9.滿粘法(全粘法)：鋪貼防水材料時，卷材與基層採用全部粘結的施工方法。
10.空鋪法：鋪貼防水卷材時，卷材與基層僅在四周一定寬度內粘結，其餘部分不粘結的施工方法。
11.條貼法：鋪貼防水卷材時，卷材與基層採用條狀粘結的施工方法。每幅卷材與基層粘結面不少於兩條，每條寬度不小於150mm。
12.點粘法：鋪貼防水卷材時，卷材或打孔卷材與基層採用點狀粘結的施工方法。每平方米粘結不少於5個點，每點面積為100 mm×100mm。
13.熱熔法：採用火焰加熱器融化熱熔型防水卷材底層的熱溶膠進行粘結的施工方法。
14.冷粘法(冷施工)：採用膠粘劑或冷瑪王帝脂進行卷材與基層、卷材與卷材的粘結，而不需要加熱施工的方法。 15.自粘法：採用帶有自粘膠的防水卷材，不用熱施工，也不需塗膠結材料，而進行粘結的施工方法。
16.熱風焊接法：採用熱空氣焊槍進行防水卷材他、搭接粘合的施工方法。
17.瀝青基防水塗料：以瀝青為基料配製成的水乳型或溶劑型防水塗料。
18.高聚物改性瀝青防水塗料：以瀝青為基料，用合成高分子聚合物進行改性，配製成的水乳型或溶劑型防水塗料。
19.合成高分子防水塗料：以合成橡膠或合成樹脂為主要成膜物質，配製成的單組份或多組份的防水塗料。
20.胎體增強材料：是指在塗膜防水層中增強用的化纖無紡布、玻璃纖維網布等材料。
21.改性瀝青密封材料：用瀝青為基料，用適量的合成高分子聚合物進行改性，加入填充料和其他化學助劑配製而成的膏狀密封材料。
22.合成高分子密封材料：以合成高分子材料為主，加入適量的化學助劑、填充料和著色劑，經過特定的生產工藝加工而成的膏狀密封材料。
23.接縫位移：在屋蓋系統中，因溫度、外力引起接縫間隙的變化。
24.拉伸-壓縮循環性：反映密封材料在使用過程，因溫度變化引起接縫位移而經受周期性拉、壓循環後，保持密封的能力。
25.背襯材料：為控制密封材料的嵌添深度，防止密封材料和接縫底部粘結，在接縫底部與密封材料中間設定可變形的材料。
26.塊體剛性防水層：以滲入防水劑的防水水泥砂漿為底層防水層，中間鋪砌粘土磚等快材，再用防水水泥沙漿灌縫並抹防水面層。
27.架空隔熱屋面：用燒結粘土或混凝土製成的薄型製品，覆蓋在屋面防水層上並架設一定高度的空間，利用空氣流動加快散熱，起到隔熱作用的屋面。
28.蓄水屋面：在屋面防水層上蓄一定高度的水，起到隔熱作用的屋面。
29.種植屋面：在屋面防水層上覆土或鋪設鋸末、蛭石等鬆散材料，並種植植物，起到隔熱作用的屋面。
30.倒置式屋面：將憎水性保溫材料設定在防水層上的屋面。
31.壓型鋼板：以鍍鋅鋼板為基材，經成型機軋制，並敷以各種防腐耐蝕塗層與彩色烤漆而製成的輕型屋面材料。
