LPT系列各款式系列共性主體外形:Ø14mm圓形芯軸,異形刷架,分離散裝轉速範圍:0-150rpm 額定電流:20A 額定電壓:240-380V AC/DC 工作溫度:-40℃ ~ +80℃固定方式:芯軸與刷架分別緊固於相對鏇轉的設備上防護等級:無耐壓強度:鄰路1000V@50Hz 絕緣電阻:鄰路1000MΩ@800VDC 電阻波動值:≤50mΩ工作壽命:8000萬轉以上導線色序:黑、紅、黃系列變化導線規格:芯軸導線為12#鍍銀鐵氟龍UL,刷架則提供接線端子。導通路數:3路導線形式:可長、可短端子規格:芯軸可接各類端子刷架形狀:任意外形、任意緊固方式高端特殊定製:連體齒輪、皮帶輪典型套用大型電力設備風能設備醫療設備智慧型家電。

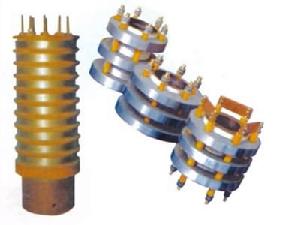

滑環

滑環按照結構劃分,根據滑環結構上來劃分為帽式滑環、空心軸滑環、分離式滑環、水銀滑環、盤式滑環等。

空心軸滑環

空心軸滑環空心軸滑環

分離式滑環

分離式滑環分離式滑環

正文

利用導電部件的滑動或滾動接觸、靜電耦合或電磁耦合,在天線座架轉動部件與靜止部件之間傳遞電信號和電能的裝置。在轉動部件上有驅動元件、測量元件和控制元件,必須從機房向它們輸送控制信號和提供電源。這就需要各種滑環組件來傳輸信號和能量。有的雷達需要轉動連線的線路多達百條以上。滑環組件根據傳輸信號的頻率高低可分為:低頻滑環、中頻滑環和高頻轉動鉸鏈。滑環通常僅指前兩種。滑環組件的電性能指標是:絕緣電阻、接觸電阻、介質強度和串擾。對於中頻滑環,因為頻率較高還要考慮禁止、阻抗匹配、噪聲電壓等。在結構設計上首先要保證接觸可靠,保證所有的線路連續接通。因此,要求電刷所用材料的導電性能良好,對滑環的壓強要適當,滑環的偏心和晃動量小、耐磨性好、摩擦力矩小、便於維護。
滑環滑環
低頻滑環

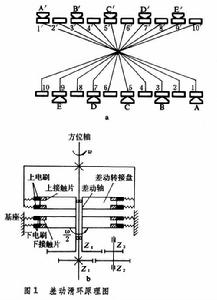

利用滑動接觸來傳輸低頻信號和能量的滑環組件。通常的滑環有圓柱形滑環和差動滑環兩種。圓柱形滑環的導電環又分為平環和 V形環。導電環的材料通常採用紫銅、黃銅、錢幣銀和金。電刷有鈀、金合金或鍍金的線電刷以及銅石墨合成的電刷。如果滑環數目較多,圓柱形滑環由上、下兩組電刷和一個差動轉接盤組成(圖1),但其軸向尺寸較大,採用差動滑環可以顯著地減小軸向尺寸,減小體積和重量。差動滑環由上、下兩組電刷和一個差動轉接盤組成。上電刷隨天線方位轉動,下電刷固定不動,差動轉接盤上有上下兩組接觸片,相應的接觸片由導線連線,利用差動機構使其轉速為方位轉速的1/2。天線轉動時,流入每一下電刷的電流,經過差動轉盤上的一條或兩條接觸片電路,從相應的上電刷流出,以保證固定部分和轉動部分之間的電路始終接通。滑動接觸式滑環磨損的粉末可能造成環與環之間的短路。因此,從結構上應保證便於清理,通常用組合式結構,以便現場維修或更換組件。

滑環滑環
中頻滑環

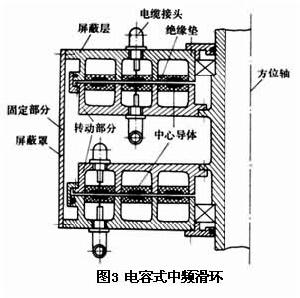

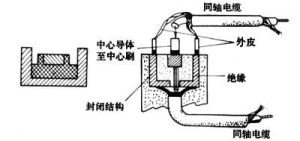

用來傳輸雷達中頻(幾十兆赫)信號和能量的滑環組件。這種滑環頻率較高,需要禁止。傳輸12兆赫以下的信號也可以使用普通的滑環。一個環接中心導體,一個環接電纜的外層作為禁止環(圖2)。傳輸12兆赫以上的信號通常使用同軸線型的禁止式滑環。這種滑環的截面為槽形,實質上就是矩形的同軸導體。還有一種電容式中頻滑環(圖3),中心導體是環狀的,用絕緣墊支撐在禁止層內,轉動部分和固定部分之間有一間隙,互不接觸,中頻信號通過電容耦合。在天線轉動範圍有限的情況下,可以不用滑環,而用電纜卷繞裝置。

滑環滑環

配圖

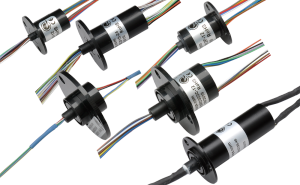

帽型滑環帽型滑環

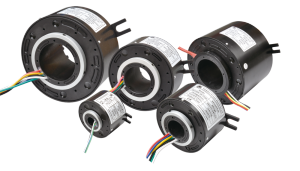

過孔型滑環過孔型滑環

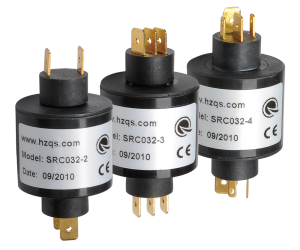

直連型滑環直連型滑環
