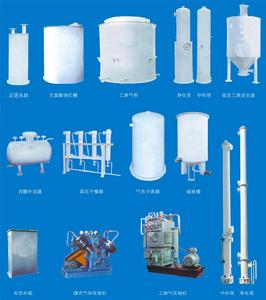

將生產的氣態乙炔壓縮充裝至填有多孔填料的溶劑(一般採用丙酮)的鋼瓶內,使乙炔氣體溶解於丙酮液體中,當使用時將乙炔氣體從丙酮中放出,這樣的乙炔稱“溶解乙炔”, 為完成溶解乙炔所需要的制氣、淨化、壓縮、乾燥和灌充等工序的工藝設備叫做溶解乙炔設備。
溶解乙炔設備與目前使用的移動式浮筒發出器相比較,它具有節省能源、安全可靠、減少公害、使用方便和氣體質量好的優點外,對建設單位亦能收到較好的經濟效益,根據技術經濟分析一至二年即可回收全部建設投資。若做為電石廠的附屬企業,則其經濟效益尤為可觀。
◆溶解乙炔設備乙炔生產工藝流程
溶解乙炔設備是將生產的氣態乙炔經淨化、壓縮、充裝至裝有丙酮的乙炔鋼瓶內,使乙炔氣體溶解於丙酮中,使用時乙炔氣再從丙酮中釋放出來。其生產過程:將破碎後的10-200mm電石運至發生間,從高位水箱往發生器加水至溢流開啟起動裝置,把電石運至加料平台,用純度≥98%的氮氣吹掃加料導筒,下移密封帽加料,然後將密封帽及時復位,電石與水發生化學反應,生成乙炔氣,經洗滌器、水封除渣清除雜質,冷卻後進入氣櫃,再經水環壓縮機,汽水分離器、冷卻器進入淨化塔、中和塔以清除磷化氫、硫化氫等雜質,進入氣水分離器、低壓乾燥器。除去了一定水份的乙炔氣進入乙炔壓縮機壓縮,再經高壓油水分離器和高壓乾燥器,進一步清除乙炔氣的油污和水分以確保乙炔氣純度≥98%,在壓縮機壓力下,乙炔氣進入灌充排,分裝入兩側各個乙炔氣瓶,經靜止後方可運輸使用。
◆各種型號溶解乙炔設備的技術參數表
型號 | NRY-20 | NRY-40 | NRY-60 | NRY-80 | NRY-100 | NRY-120 | NRY-140 | NRY-160 |
乙炔產量 | 20m3/h | 40m3/h | 60m3/h | 80m3/h | 100m3/h | 120m3/h | 140m3/h | 160m3/h |
乙炔純度 | C2H2≥98% | C2H2≥98% | C2H2≥98% | C2H2≥98% | C2H2≥98% | C2H2≥98% | C2H2≥98% | C2H2≥98% |
發生器出口壓力 | <0.007Mpa | <0.007Mpa | <0.007Mpa | <0.007Mpa | <0.007Mpa | <0.007Mpa | <0.007Mpa | <0.007Mpa |
發生器水溫 | ≤70℃ | ≤70℃ | ≤70℃ | ≤70℃ | ≤70℃ | ≤70℃ | ≤70℃ | ≤70℃ |
電石粒度 | 10-200mm | 10-200mm | 10-200mm | 10-200mm | 10-200mm | 10-200mm | 10-200mm | 10-200mm |
電石耗量 | 95kg/h | 190kg/h | 285kg/h | 380kg/h | 475kg/h | 570kg/h | 665kg/h | 760kg/h |
乙炔壓縮機型 | M2V2-20/25 | M2V2-20/25 | M2V2-20/25 | M2V2-20/25 | M2V2-20/25 | M2V2-20/25 | M2V2-20/25 | M2V2-20/25 |
配用電機 | 5.5KW | 5.5KW×2 | 5.5KW×3 | 5.5KW×4 | 5.5KW×5 | 5.5KW×6 | 5.5KW×7 | 5.5KW×8 |
充瓶壓力 | 2.45Mpa | 2.45Mpa | 2.45Mpa | 2.45Mpa | 2.45Mpa | 2.45Mpa | 2.45Mpa | 2.45Mpa |
充裝台規格 | 36 | 72 | 108 | 144 | 180 | 216 | 252 | 288 |
耗水量 | 1.5m3/h | 3m3/h | 4.5m3/h | 6m3/h | 7.5m3/h | 9m3/h | 10.5m3/h | 12m3/h |
★執行標準:JB/T8856-2001
低壓溶解乙炔設備操作簡便,工藝合理,安全可靠,是國家目前推廣的高科技項目,特點如下:
★制氣工段:發生器為水封、低壓敞口式,加料口採用優質不鏽鋼板,防止火花產生,大塊加料,無需破碎。設有發生器“自動排渣,自動加水裝置,排渣閥門防卡裝置,防止壓力升高和產生虹吸”工藝,設溢流管防止水位過高工藝,操作方便,使用安全。 發生器與貯氣櫃具有壓差互補及超壓放空裝置,貯氣櫃特殊材料防腐處理工藝。
★淨化工段:淨化塔內膽及閥門採用優質不鏽鋼材料,耐腐蝕、強制水冷卻,溫度≤40℃。大容量硫酸淨化一次加料可淨化3000餘瓶乙炔,兩級低壓乾燥,確保乙炔氣純度,
★壓縮工段:壓縮機設有安全閥,超壓自動放空裝置。
★充裝工段:乙炔灌充排設有三級阻火裝置,採用高壓乙炔專用閥門,高壓回空裝置杜絕爆炸事故發生。
★環保節能:渣漿經沉澱後,清水經水泵注入高位水箱,循環利用
★溶解乙炔設備 乙炔站基本技術條件
按照GB50031-91《乙炔站設計規範》之規定,必須做到以下幾點:
一、堅持綜合利用,節約能源,保護環境,技術先進,經濟合理。
二、乙炔站嚴禁布置在易被水淹沒的地點、更不應布置在人員密集區和主要交通要道處。
三、建築特的耐火等級、耐火極限、防火間距應按GBJ16-87《建築設計防火規範》規定執行。
採用的電氣設備,儀表的防爆等級為DIICT2(B4d)。
五、乙炔站的防雷,應按《建築特防雷設計規範》執行。
六、乙炔站必須設定消防通道、專用消防栓、消防水源、消防器材等。
七、電石渣綜合利用,嚴禁排入江、河、湖、海、城市排水溝和農田。
八、自理範圍,全套設備所需要的管道、閥門、法蘭、電器、防雷、防火設施、管道及設備支架。
★警告
1、乙炔站嚴禁布置在易被水淹沒的地方;
2、不應布置在人員密集區和主要交通要道處;
遠離熱源、化工廠、火源、加油站、電源、≥200m。
3、本圖僅供新建廠參考用,在符合GB50031- 91標準的前題下可作部分改動。
