混煉
正文

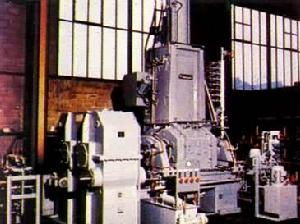

將橡膠（生膠）與各種配合劑（見橡膠配合）在煉膠機內混合均勻的橡膠加工工藝。為了能夠將粉狀配合劑加入橡膠中，生膠須先經塑煉，提高其塑性及流動性。混煉過程是橡膠加工最基本的過程，加入配合劑後的混煉膠料的質量，對半成品的工藝性能和成品質量均具有決定性影響。橡膠混煉過程就其本質來說是配合劑在生膠中均勻分散的過程，粒狀配合劑呈分散相，生膠呈連續相。在混煉過程中，橡膠分子結構、分子量大小及其分布、配合劑聚集狀態均發生變化。通過混煉，橡膠與配合劑起了物理及化學作用，形成了新的結構。混煉膠是一種具有複雜結構特性的分散體系。由於生膠的粘度很高，為使配合劑滲入生膠中並在其中均勻混合和分散，必須藉助於煉膠機的強烈機械剪下作用。混煉工藝依所用煉膠機的類型而異。煉膠機主要有開放式和密閉式兩類。較新型的混煉機是螺桿傳遞式裝置，可節省能源和占地面積，能減輕勞動強度，並且便於連續化生產。

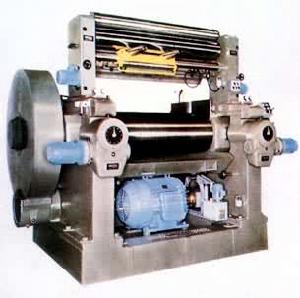

開放式煉膠機混煉過程 橡膠在開放式煉膠機（見彩圖）兩個鏇轉輥筒的間隙中，反覆受到剪下作用，靠手工操作控制。主要包括三個階段：①生膠加熱。即將已塑煉的生膠在機上再次重煉，加熱軟化，並加入其他聚合物共混。②加配合劑。一般先加軟化劑、硬脂酸等，然後加入粉料和炭黑等（炭黑也可預先和部分生膠先單獨混為母煉膠）。硫磺一般在混煉的最後，或在膠料經停放後，於第二次重煉時再加入。③混煉均勻和下片。當所有配合劑添加完畢後,應再繼續翻煉,使混合均勻，然後卸下膠片。

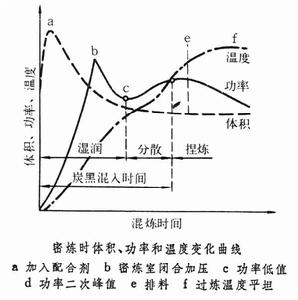

混煉
混煉
混煉
