工廠簡介
“ 深圳寬業電動門廠”簡稱“深圳寬業門”，一家集伸縮門科研、生產加工、銷售於一體的廠家，多年來公司始終緊持“高標準、嚴要求、抓質量、樹品牌”的宗旨，強化質量管理。引進國內外先進的技術和設備，採用流水生產線和世界最先進的數控設備，嚴格按標準、按規範生產。生產的產品功能完善、結構合理、款式新穎、做工精細、暢銷全國各地。我伸縮門廠的產品將以深圳為生產基地輻射全國
主要產品
伸縮門系列不鏽鋼伸縮門，鋁合金伸縮門，鑄鋁伸縮門，太陽能伸縮門等各式伸縮門。
伸縮門全玻璃感應門，大門夾感應門，全框感應門，感應器有松下感應器，鉑普感應器，皓翔感應器。
車庫門系列普通車庫門，工業車庫門等各式車庫門！
崗亭電動道閘，手動道閘，智慧型道閘。
企業的宗旨： 與用戶真誠合作，做用戶可靠朋友,用高質量的產品贏得客戶滿意
企業文化核心： 以人為本、客戶為本
產品方針： 實用、好用、耐用
服務方針： 專業、及時、真誠
質量方針： 實用、好用、耐用 的產品，專業、及時、真誠的服務
企業口號： 帶領伸縮門行業走進更大的輝煌力爭做全國範圍內最大的生產供應商!
一、 深圳寬業電動門廠伸縮門產品銷售服務承諾
伸縮門售前服務：
Commitments of product sales service
1、配備專業的服務人員對您進行產品介紹服務；
2、設有伸縮門產品展廳進行產品展示；
3、免費電腦輔助繪圖設計；
4、工程專業管理服務；
伸縮門售後服務：
1、免費專車專人送貨；
2、由專業工程安裝人員進行上門安裝、調試及保養維修服務；
3、貨物驗收前提供一次全面自清自檢工作；
4、自貨物交付日起，提供一年免費質保，終生維修服務；
5、貨物交付使用後，定期派人員上門檢查；
7、定期電話回訪，提供售後服務跟蹤。
備註：
運送、安裝過程中如有損壞，由我公司負責，
深圳寬業電動門廠真正把一款安全、放心、運行順暢的伸縮門產品送給千家萬戶。
深圳寬業電動門廠安裝使用說明書
一、適用範圍
政府機關、企事業單位大門、活動圍牆。
二、工作程式及作用
值班人員通過控制器發出指令，使電動門按預定軌道快速完成伸、縮運動,以達到控制大門封閉與放行的目的。
三、產品特點
美觀時尚，節約場地，操作簡便，動作平穩、快捷、噪聲低，通行能力強，安全可靠。
四、產品結構

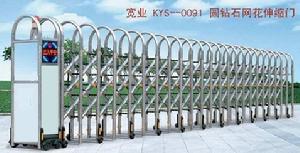

電動伸縮門主要有伸縮門體、機頭、控制器三部分組成。
1、伸縮門體：伸縮門體是由門體大框、交叉撐、軸（定軸、滑軸）及門體輪等主要部件組成。門體整體為金屬結構，按材質又分為不鏽鋼門體、鋁合金門體、壓鑄鋁門體。
2、機頭：由驅動器和電氣部分組成，它固定在門體的一端，帶動門體伸縮運動，與門體配套使用。
驅動器分普通型和機器人型。
3、控制器：由控制盒、台式控制器及手柄遙控器組成。
1）、控制盒：固定在機頭內，由它接收控制器發出的指令控制門體的運行。
2）、台式控制器：主要由值班人員在值班室內使用。
3）、手柄遙控器：主要配備車輛使用，可在機頭周圍10-30米內（根據現場的無線電通訊環境而定）活動控制大門的開、關。
五、主要技術參數
1、產品常規高度：1600mm
2、環境溫度：-250 - +750
3、空氣相對濕度：≤90%
4、絕緣：Grade B
5、變速箱速比：1 : 40
6、驅動器技術參數表：
品種 電源電壓 電流 功率 電機轉速 移動速度 頻率 牽引極限 噪聲
普通型 220V 3A 370W 1440r/分 18m/分 50HZ 25米以下 <60db
機器人型 220V 1.2A×2 120W×2 2800r/分 18m/分 50HZ 15米以下 <60db
六、安裝與調試
1、預埋軌道：（見軌道鋪設圖）
2、固定門體：將門體放入軌道，尾部的底撐用專用固定卡及地腳膨脹螺釘（M12×80）固定。
3、限位開關：按照設定門體的開、關位置埋設限位裝置。
4、固定控制盒：控制盒可以裝在機頭箱內，也可移至離主機10米之內的室內。
5、連線線路：嚴格按接線圖依次接好相對應的連線（嚴禁在通電狀態下接線），接線要牢固，端子與端子之間不能短路，並撿查線路是否正確。
6、調試：
1）、首先用手動的方式人工推拉門體，檢查門體運行是否正常，在確定門體運行正常的情況下，方可接通電源。
2）、接通電源，控制盒電源指示燈亮，按“開”按紐，“開”指示燈亮，門體能自動打開至設定的限位處自動停止。按“關”按紐 ，“關”指示燈亮，門體能自動關閉至設定的限位處自動停止。
3）、在調試運行過程如發現門體運行限位不準確，可調整限位開關的高度。
4）、調試運行5次以上，如一切正常方可投入使用。
七、使用方法
1、接通電源，控制盒電源指示燈亮。
2、開門：按“開”鍵，工作指示燈亮，門體收縮，大門通道自動打開。
3、關門：按“關”鍵 ，工作指示燈亮，門體伸展，大門通道自動關閉。
4、手動：遇到停電時，可打開機頭箱門，用專用鑰匙插入匙孔，旋轉180度，即可轉為人工推拉。
5、遙控:：手持遙控手柄可在控制盒周圍10-30米內（根據現場的無線電通訊環境而定）活動控制，按遙控手柄的“開”鍵，大門自動打開，按“關”鍵，大門自動關閉。
八、養護與維修
自動伸縮門的使用壽命與日常的正確使用、合理養護、及時維修有密切關係：
1、電動伸縮門電源必須架設專線，嚴禁與其它電器並用。
2、產品在安裝牢固、經調試合格後方能使用。
3、控制盒必須安裝在乾燥、通風的位置，嚴禁靠近大功率無線電器材，避免影響正常工作。使用控制按鍵時，不要用力過大、過猛，避免損壞。
4、門體運行時，導軌上嚴禁人員及車輛停留。操作人員應隨時留視門體運行情況，以免發生意外。
5、軌道內應經常清掃，以免雜物堆積影響運行。
6、驅動器每年至少要加注一次潤滑脂，鏈條應經常加注潤滑油，並檢查各部件磨損情況，磨損嚴重的機件要及時維修或更換。
7、推拉電動伸縮門時，開、關輕、緩，禁止猛推猛拉，造成損壞。
8、產品出現故障時，請及時通知專業維修人員進行維修；非專業人員不得擅自打開，否則，視為主動放棄保修權利。
9、故障產品憑產品保修卡享受免費保修（人為或自然災害除外）。
九、簡易故障排除
故障現象 原因 排除方法
自動門不能開、關 無電源 檢查、接通電源
遙控器無電或損壞 檢修、更換遙控器
離合器沒合上 用專用鑰匙將離合器合上
自動門開和關時
均不能自動限位 限位開關工作不良 檢修、更換限位開關
電源線頭接反 調換電源線
自動門在一個方向
不能自動限位 限位開關工作不良 檢修、更換限位開關
電動門維修注意事項
1、電動門報警功能的性能取決於報警探頭的性能用戶應根據報警的實際需要選配報警探頭.DKM-2B控制器成套出廠時配一隻熱釋型報警探頭.如果不用報警功能探頭不椄即可.
2、電動門報警探頭輸出信號接口的類型應為繼電器輸出接口供電電壓應為直流12—15V否則不能由本控制器直接供電.探頭耗電應≤100毫安.根據現場情況可配用多隻探頭(一般以1――2隻為宜)多探頭時採用並接方式.探頭.應避免其他熱源或直射光影響上方應加防雨罩.
3、電動門自動停機功能可根據用戶的門體行程設定出廠時設定為145秒左右.
4、發現電動門開門和關門方向相反時將控制器的"V""W"端子接線對調即可.同樣STOP顯示屏指示方向與實際相反時按同法調整接線.西安電動門
5、本控制器發生故障時應由專業人員進行維修或與供貨方和生產廠聯繫維修.以免故障擴大影響使用.
6、電動門控制器應保持清潔防止進水或其他有害物質侵蝕.機殼清潔嚴禁使用有機溶劑.
7、電動門的電纜芯數一般不應少於8線(過去有7線的接線不很合理)門體電纜中間不應含有接頭.
8、遙控發射器應保持外殼好防止擠壓振動跌落進水等現象.注意檢查電池電壓必要時及時更換.當遙控距離過近時一般應更換電池.電池型號為KC12V-23A.遙控器應儘量避開電磁干擾源.
9、遙控器出廠時按編碼加密使用不能互換.用戶需要更改時可由廠家按要求變更密碼.
