綜述
液晶電力儀表是數字電力儀表種的高端產品。從模擬指針表到數字LED數顯表，再到現在顯示更好看的液晶電力儀表，可以從產品的變化體會到科技的進步。下面以淮安淮電電氣生產的HDZ-96-Y型液晶電力儀表為例介紹一下。
功能總述
HDZ-96-Y型液晶電力儀表，是針對電力系統、工礦企業、公用設施、智慧型大廈的電力監控需求而設計的。它能高精度的測量所有常用的電力參數，如三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、四象限電度等；還具有分時計費功能，實現8時段4費率的計費方式。採用寬視角、帶藍色背光的LCD來顯示儀表測量參數和電網系統的運行狀態信息，儀表面板帶有四個編程按鍵，用戶可現場方便的實現顯示切換、儀表參數編程設定，具有很強的靈活性。
儀表有多種擴展功能模組可供選擇：RS485的數字接口可實現儀表組網通訊功能；2路電能脈衝輸出可實現電能的變送輸出功能；2路開關量輸入和2路開關量輸出功能可實現本地或遠程的開關信號監測和控制輸出功能（ “遙信”和“遙控”功能）。
套用領域
儀表具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種先進的智慧型化、數位化的電網前端採集設備，儀表已廣泛套用於各種控制系統、SCADA系統和能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智慧型建築、智慧型型配電盤、開關櫃中，具有安裝方便、接線簡單、維護方便、工程量小、現場可程式設定輸入參數的特點，能夠完成業界不同PLC、工業控制計算機通訊軟體的組網。
技術參數
| 性 能 | 參 數 | |
| 輸入測量顯示 | 網 絡 | 三相三線、三相四線 |
| 電壓 | 額定值 | AC100V、400V（訂貨時請說明） |
| 過負荷 | 測量：1.2倍 瞬時：2倍/10s | |
| 功 耗 | <1VA (每相) | |
| 阻 抗 | >300kΩ | |
| 精 度 | RMS測量，精度等級0.5 | |
| 電流 | 額定值 | AC1A、5A（訂貨時請說明） |
| 過負荷 | 持續：1.2倍 瞬時：10倍/10s | |
| 功 耗 | <0.4VA (每相) | |
| 阻 抗 | <20mΩ | |
| 精 度 | RMS測量，精度等級0.5 | |
| 頻 率 | 40~60Hz，精度0.1Hz | |
| 功 率 | 有功、無功、視在功率，精度0.5級 | |
| 顯 示 | 可程式設定、切換、循環，LCD顯示 | |
| 電能 計量 | 4象限電能 | 四象限正反向計量，有功精度0.5級，無功為1級 |
| 分時計費 | 4種費率、8時段（可程式設定） | |
| 累計計量 | 總電能，本月、上月、上上月的累計電能 | |
| 最大需量 | 滑差式、滑差時間1min，滑差區間15min | |
| 電 源 | 工作範圍 | AC、DC 80V～270V |
| 功 耗 | ≤5VA | |
| 輸出可程式 | 數字接口 | RS-485、MODBUS-RTU協定 |
| 脈衝輸出 | 2路電能脈衝輸出，光耦繼電器 | |
| 開關量輸入 | 2路開關量輸入，乾結點方式 | |
| 開關量輸出 | 2路開關量輸出，光耦繼電器 | |
| 環 境 | 工作環境 | -10~55℃ |
| 儲存環境 | -20~70℃ | |
| 安 全 | 耐 壓 | 輔助電源、輸入信號、輸出信號之間>1.5kV |
| 絕 緣 | 輸入、輸出、電源對機殼>5M | |
| 外 形 | 尺 寸 | 96×96 ×95（長、寬、深） |
| 重 量 | 0．5kg |
功能特點
(1).可帶上下限報警變松模擬量輸出及RS485通訊接口。(2).帶有自修正功能，可在不拆機、不斷電的情況下對系統誤差進行修正。
(3).液晶顯示，美觀，量程自動轉換。
(4).抗干擾能力強。
(5).智慧型可程式按鍵設計。
(6).電能脈衝輸出和四路模擬量輸出、八時段四種費率的計費方式、四路開關量輸入四路開關量輸出功能。
（7）能夠完成電量測量、電能計量、數據採集、顯示及傳輸。

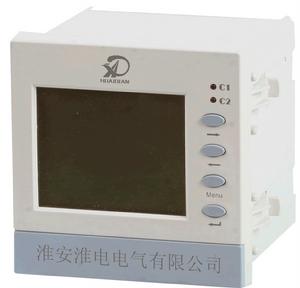

典型圖片
外形尺寸
液晶電力儀表除以上型號外，還有更多型號提供選擇，基本參數基本一樣，外形尺寸有些差別
詳細參數：
| 外形代號 | 指針表型號 | 面框尺寸 | 開孔尺寸 |
| 42 | 42方形 | 120 x 120 | 108 x 108 |
| 96 | 9方形 | 96 x 96 | 88 x 88 |
