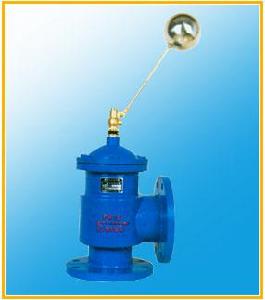

液壓水位控制閥

液壓水位控制閥

液壓水位控制閥具有自動開啟關閥管路以控制水位的功能,適用於工礦企業、民用建築中各種水塔(池)自動供水系統,並可作常壓鍋爐循環供水控制閥,閥體積小、安裝簡便,啟用靈敏度高,水頭損失小無水錘現象,由小浮球控制能大大提高水塔利用率,對於新建水塔由於浮球體積減小而使水塔上部留給浮球自由浮動所需高度減小降低水塔造介,克服老式桿浮球閥體積大、易損壞、工作壓力低、大量溢水等弊病、是新建水塔及更換老式浮球閥比較合適的。

型號標準

典型安裝圖 典型安裝圖

根據工作要求、介質溫度、介質的物理化學性質等情況,選擇規格型號材質匹配的液壓控制閥。

1、針對性選擇液壓閥的型號

應針對工作壓力要求、介質溫度、介質的物理化學性質等情況,選擇規格型號材質匹配的液壓控制閥。對水質硬度較高,容易結垢的地區,如貴州等喀斯特地貌地區,水中含有的碳酸氫蓋在溫度和水力作用下極易結垢,應選擇d1較大的液壓控制閥並適當加大控制管的管徑。
2、合理安裝
選定液壓水位閥控制閥的型號後,應根據產品特性合理安裝。安裝時的注意事項:選擇與液壓閥型號規格壓力相匹配的連線法蘭;進水管直徑應大於或等於閥門公稱通徑,出水口應低於浮球閥。浮球閥安裝應距離出水管口一米以上且應安裝在利於檢修的位置,比如水池的人孔附近;為防止水力鬆動閥芯結構,應對閥芯活塞桿兩端緊固螺母採取防退措施。為防止虹吸倒流,水箱內出口管出水口應設定防虹吸小孔或略高於控制水位。為防止噪聲及水位波動,出水口應設定消能筒。使用時,截止閥應全開,如同一水池安裝二隻以上閥則應保持同一水平面。因主閥關閉要滯後浮球閥關閉約30~50秒,故水箱要有足夠的空餘容積,以防溢水。為防止雜質、砂粒進入閥內引起工作失靈,閥前應裝過濾器。如安裝在地下室水池,則應在地下泵房安裝報警裝置。
3、加強日常維護保養
在安裝液壓閥前,應注意將管道沖洗乾淨,液壓閥在使用中,應視水質情況選擇保養時間,一般一年保養一至二次,當水質清潔度較差時,需適當增加保養次數。具體保養方法如下:
(1)關閉該閥前的閘閥。
(2)旋下閥蓋上的螺栓。
(3)取出閥門內部活塞、活塞桿和導向蓋等。
(4)旋下活塞桿兩端螺母。
(5)拆下壓蓋、密封圈、閥瓣。
(6)拆下導向壓蓋、密封圈、閥瓣。
拆卸後,應除去各零件的水垢和各種污物,用鋼絲疏通節流螺母上小孔,更換已損壞的密封件。裝配順序和拆卸順序相反。

4、組成部分

液壓水位控制閥由閥桿、閥座、彈簧、上閥體、下閥體、針閥、膜片、銅管、浮球裝置等主要零部件組成。
