浮球式液壓水位控制閥具有自動開啟關閉管路以控制水位的功能,適用於工礦企業、民用建築中各種水(池)自動供水系統,並可作常壓鍋爐循環供水控制閥。浮球式液壓水位控制閥體積小,安裝簡便,啟用靈敏度高,水頭損失小無水錘現象,由於小浮球控制能大大提高水塔利用率
,對於新建水塔由於浮球體積減少而使水塔上部留給浮球自由浮動所需高度減少降低水塔造價,
克服老式桿浮環閥體積大、易損壞、工作壓力低、大量溢水等弊病,是新建水塔及更換老式浮球閥最理想最合適的產品。
控制閥主要外形連線尺寸:
單位:mm
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 107 | 115 | 125 | 135 | 146 | 165 | 180 | 215 | 255 | 285 | 325 |
H | 235 | 243 | 268 | 280 | 307 | 358 | 400 | 490 | 576 | 663 | 750 |

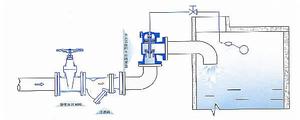

浮球式液壓水位控制閥的安裝示意圖:
