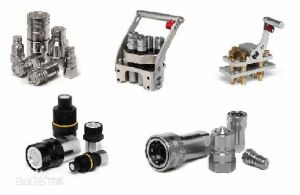

液壓快速接頭

液壓快速接頭

液壓快速接頭是為特別的重負載設計,母接頭材料為鋼鍍鉻,公接頭以及母接頭的鎖套都經過硬化處理,耐壓且抗疲勞性好:採用兩級密封,無泄漏:帶安全自鎖功能。

液壓快速接頭概述

液壓快速接頭是為特別的重負載設計,母接頭材料為鋼鍍鉻,公接頭以及母接頭的鎖套都經過硬化處理,耐壓且抗疲勞性好:採用兩級密封,無泄漏 :帶安全自鎖功能。
這種接頭是一種既不需要使用工具,又能實現管路迅速裝拆的接頭,他有兩端開閉式和兩端開放式兩種結構。
兩端開閉式快速接頭由接頭體、單向閥閥芯、外套、鋼球、彈簧和密封等組成。接頭體的內腔個有一個單向閥,當兩個接頭體分開離時,單向閥閥芯在各自的彈簧作用下外伸,並頂壓在接頭體的錐形孔上,使通路關閉,兩邊管子內的油被封閉在管中不能流出;當兩個接頭體連線時單向閥閥芯前端的兩頂桿相碰,迫使閥芯離開接頭體的錐形孔,使兩邊管子內的油相通,兩個接頭 體用鋼球鎖緊,工作時,外套在彈簧作用下把鋼球壓在接頭體的U形槽內,使接頭體連線。
這種接頭拆卸方便,但結構較複雜,局部阻力損失較大,適用於油、氣為介質的管路系統。
兩端開放式快速接頭,與兩端開閉式的區別僅在於接頭體內腔沒有單向閥,當兩個接頭體分開時,不能封閉通路。接頭的一端由三瓣式膠管接頭與膠管相連,膠管接頭的接頭芯直接插入快速接頭內。

液壓快速接頭的注意事項

一、按用途形式可分為:
空氣用快速接頭、氧氣燃料氣體用快速接頭、氣體液體共用快速接頭、油壓用快速接頭、惰性氣體用快速接頭、冷卻水溫油用快速接頭、半導體快速接頭。
1、空氣用快速接頭:
主要用於空氣配管、氣動工具配件。對應其用途,有豐富多樣的本體材質、尺寸及安裝形狀多樣。
使用注意事項:
注意
請不要用於快速流體接頭以外的用途。
請不要用於適用流體以外的流體。
請不要與其它公司產的快速流體接頭相連線。
使用時不要超過最高使用壓力。
不要在使用溫度範圍以外使用,防止造成密封材料磨損或泄漏。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
不要在混入金屬粉或砂塵等地方使用,防止造成工作不良或泄漏。
l如附著雜物會造成工作不良或泄漏。
l請勿拆卸快速接頭。
2、氧氣、燃料氣體用快速接頭:
主要用於通用熔斷器配管,具有流量大,耐久性,抗腐蝕性的特點。主體材質、尺寸以及安裝形狀豐富多樣。
使用注意事項:
警告
l流體必須從套筒側流向插頭側。
請使用管制螺紋的外螺紋用密封材料。
安裝螺紋時,請不要超過最大緊固扭矩,防止造成破損。
請不要用於快速流體接頭以外的用途。
請不要用於適用流體以外的流體。
請不要與其它公司產的快速流體接頭相連線。
使用時不要超過最高使用壓力限制。
不要在使用溫度範圍以外使用,防止造成密封材料磨損或泄漏。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
不要在混入金屬粉或砂塵等地方使用,防止造成工作不良或泄漏。
如附著雜物會造成工作不良或泄漏。
請不要用於氣體滯留的地方。
附近有明火時,請不要進行裝卸作業。
產生回火時,請用新品替換。
安裝軟管時,絕對不要沾有油分,防止造成自然起火。
l再次安裝軟管時,軟管的端部從大於3厘米處切下。
注意
請不要用於快速流體接頭以外的用途。
把軟管牢牢地插入接口根部,用軟管皮帶或螺母固定。
為了防止占有水分,應在室內保存。
不要使用有裂紋的軟管,防止造成泄漏和脫落。
使用前應進行泄漏檢查,存在泄漏時,應立即停止使用並用新品替換。
應確認氣焊槍閥門處於關閉狀態後再進行連線。
3、氣體、液體共用快速接頭:
主要用於離子冷卻裝置配管、釀酒裝置、工作機器的切削油配管、洗車機器。通過簡單的槓桿操作連線,可輸送液體、氣體、粉末等。主體材質、尺寸以及安裝形狀豐富多樣。
使用注意事項:
警告
請不要用於適用流體以外的流體。
使用時不要超過最高使用壓力。
不要用於使用溫度範圍外,防止造成密封材料磨損或泄漏。
請勿拆卸
注意
請使用管制螺紋的外螺紋用密封材料。
安裝時,所加力矩不要超過最大力矩,防止造成破損。
請不要用於快速接頭以外的用途。
請不要與其它公司產的快速流體接頭相連線。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
不要在混入金屬粉或砂塵等地方使用,防止造成工作不良或泄漏。
如附著雜物會造成工作不良或泄漏。
在快速接頭前必須設定制動閥。
請不要作為鉸連結頭使用。
如用於有震動、衝擊的機器會造成耐久性降低。
鋼製、鐵制快速接頭不要使用水、乙二醇系列的介質。表面塗鋅層會溶解。
使用流體是經過過濾器過濾的潔淨流體。
“O”密封圈使用時必須一直保持帶有油分狀態。
l參照本注意事項的結尾部分內容,確認適合使用流體的密封材質及主體材質。
4、油壓用快速接頭:
主要用於油壓裝置、建築機械。主體材質應採用能抗振動和衝擊的金屬。尺寸以及安裝形狀豐富多樣。
使用注意事項
警告
請不要用於適用流體以外的流體。
使用時不要超過最高使用壓力限制。
不要用於使用溫度範圍外,防止造成密封材料磨損或泄漏。
請勿拆卸
注意
管制螺紋的外螺紋要使用螺紋專用密封材料。
安裝時,所加力矩不要超過最大力矩,防止造成破損。
請不要用於快速接頭以外的用途。
請不要與其它公司產的快速流體接頭相連線。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
不要在混入金屬粉或砂塵等地方使用,防止造成工作不良或泄漏。
如附著雜物會造成工作不良或泄漏。
在快速接頭前必須設定制動閥。
請不要作為鉸連結頭使用。
如用於有震動、衝擊的機器會造成耐久性降低的原因。
不要使用水、乙二醇系列的介質。此類物質會造成表面塗鋅層溶解。
使用流體必須是經過過濾器過濾的潔淨流體。
“O”密封圈使用時必須一直保持帶有油分狀態。
使用時流體的流速應保持在8m/s以下。
參照本注意事項的結尾部分內容,確認適合使用流體的密封材質及主體材質。
5、惰性氣體用快速接頭:
要用於抽真空配管、壓縮機耐壓試驗。套筒、插塞均有內置的適用於真空用途的自動開關閥門,分離狀態時可保持1.3×10­­Pa的真空度。
使用注意事項:
警告
使用時不要超過最高使用壓力限制。
不要在使用溫度範圍以外使用,防止造成密封材料磨損或泄漏。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
在加壓狀態下或殘壓狀態下請不要進行連線分離。
請不要進行拆卸
注意
請使用管制螺紋的外螺紋用密封材料。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
請不要用於適用流體以外的流體。
請不要用於快速接頭以外的用途。
不要與其它公司產的快速流體接頭相連線。
不要在混入金屬粉或砂塵等地方使用,防止造成工作不良或泄漏。
如附著雜物會造成工作不良或泄漏。
在快速接頭前必須設定制動閥。
請不要作為鉸連結頭使用。
如用於有震動、衝擊的機器會造成耐久性降低。
6、冷卻水、溫油用快速接頭:
主要用於通用型模具接口。徹底實現模具互換操作的簡單化,加強防鏽功能,種類多樣。
使用注意事項:
注意
請不要用於適用流體以外的流體。
使用時不要超過最高使用壓力限制。
不要在使用溫度範圍以外使用,防止造成密封材料磨損或泄漏。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
不要在混入金屬粉或砂塵等地方使用,防止造成工作不良或泄漏。
螺紋類的安裝,在安裝時不要超過最大緊固扭矩,防止造成破損。
不要使用帶裂縫的軟管,防止造成泄漏或脫落。
l如用於有震動、衝擊的機器會造成耐久性降低。
l使用流體必須是經過過濾器過濾的潔淨流體。
l不要拆卸快速接頭。
7、半導體快速接頭:
主要用於半導體、氟樹脂半導體生產設備裝置。主體材質應採用抗腐蝕性的金屬或注模成形的氟樹脂(PFA)的全樹脂製品。
使用注意事項:
注意
對於流體進行密封材質的溶析實驗,確認材質是否適合。
管制螺紋的外螺紋請使用特氟龍密封膠帶。
安裝螺紋時不要超過最大緊固扭矩,防止造成破損。
插入時為了降低摩擦(插入負荷)和保護“O”形密封圈,可在“O”形密封圈或快速接頭(“O”形密封圈褶皺部)上塗抹所用流體或純水。
分離時,由於有少量流體流出,為了防止危險可用壓縮空氣把快速接頭內部的流體排出、分離。
請不要作為絞連結頭使用。
請不要用快速流體接頭以外的用途。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
套管或快速接頭單體時請不要加壓使用,防止造成閥門飛出。
單體時必須裝上指定的防塵罩。
不要拆卸快速接頭。
