液壓式壓力試驗機

液壓式壓力試驗機

液壓式壓力試驗機是一種主要用於多種材料壓縮試驗的設備,例如:水泥、混凝土、各種建築用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。

簡介

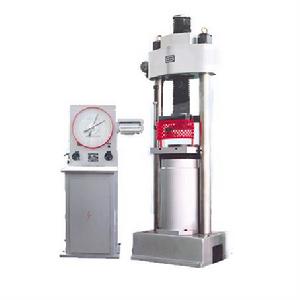

液壓式壓力試驗機 液壓式壓力試驗機

液壓式壓力試驗機是一種主要用於多種材料壓縮試驗的設備,例如:水泥、混凝土、各種建築用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。

功能及結構

該試驗機整機主要由主機和測力計兩部分組成,採用液壓載入,手動控制試驗過程,擺錘測力、度盤指示試驗力大小。

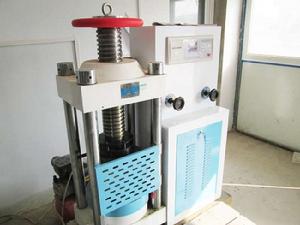

液壓式壓力試驗機圖冊 液壓式壓力試驗機圖冊

主機為框架式。橫樑由二立柱支承在底座上,由螺帽加以緊固構成加荷框架。上壓盤裝在橫樑的螺桿上,由電機帶動蝸桿,而蝸桿帶動蝸輪,再由蝸輪帶動螺母旋轉,使裝在螺桿上的上壓盤隨螺桿上下移動。油缸及活塞上端安放著工作檯,工作檯上安放著球面座和下壓盤。下壓盤的圓刻線是為了便於放置試樣,主機內的油管與測力計相通。測力計採用動擺測力計,測力系統由試驗力指示,試驗力速度指示器,高壓油泵及操作部分等組成 。

主要技術參數

序號 技術名稱 技術參數
1 最大試驗力(kN) 2000
2 試驗力測量範圍 最大試驗力的4%-100%
3 試驗力示值相對誤差 ≤示值的±1%
4 上下壓盤最大距離(mm) 500
5 上、下壓盤尺寸(mm) 上400×400,下250×250
6 活塞行程(mm) 0-150
7 活塞空載上升最大速度(mm/ min) 約50
8 立柱淨間距(mm) 540
9 油泵電動機功率(kW) 1.5
10 升降電動機功率(kW) 0.55
11 試驗機主機外形尺寸(長x寬x高)(mm) 1000×720×2928
12 測力計外形尺寸(長x寬x高)(mm) 775×770×1775
13 主機質量(kg) 約3500
14 測力計質量(kg) 約400

標準配置

序號 名 稱 規 格 數 量 備 注
1 主機 1台
2 測力計 1台
3 上下壓板(mm) 上400×400,下250×250 1套
4 隨機工具 1套
5 隨機檔案 1套

操作規程

(一)接通電源機器是否運轉正常,並做好設備運轉記錄。

(二) 試驗前應對最大荷載有所估計,選用相應的測量範圍。

測量範圍 懸掛鉈

0-500KN 掛鉈A

0-1000KN 掛鉈A+B

0-2000KN 掛鉈A+B+C

(三)指針調零,啟動油泵,操作控制閥,使工作活塞離開工作油缸底部。並使工作活塞停止在這一位置。旋動度盤調節旋鈕,使零點對正主動針。

(四)先把試件按要求放好,打開實驗機油泵電源,用滑鼠單擊上升按鈕試驗開始,則活塞開始上升,如試件未放好,可用滑鼠單擊下降放好再上升。

(五)先接通電源,啟動計算機,進入計算機初始化程式根據試驗要求,確定加荷速度、齡期、輸入編號。

(六)在選單中選擇繼續時程式會處於自動下降狀態,做完一個試樣後拿下換上新試樣。當選擇連續時做完一塊試樣後程式會處於下降狀態,當下降後的時達到間隔時間油缸會自動上升,所以在間隔期放好試樣,如果未放好再按下然後上升,不管斷續還是連續工作,當做完一組後,油缸都在下降狀態。

(七)試驗結束,先退出程式,關閉計算機,最後關閉工控箱電源。並做好設備使用記錄。
