儀器名稱

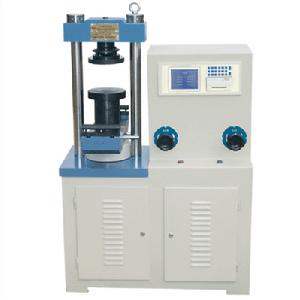

數字式抗折抗壓試驗機
試驗機主要用途
1、本試驗機適用於檢測100X100X400(mm) 150X150X550(mm)混凝土試驗的抗折強度和水泥 、砂漿等建築材料的 抗壓強度
2、本試驗機為電動液壓式,感測器測力,數 字顯示力值,是建築,建材,公路,橋樑等工程 單位必備的試驗檢測設備
設計標準
3、本試驗機符合GB/T50081--2002《普通混凝土 力學性能試驗方法標準》,應動手控制加荷速度 ,並具有加荷速度指示裝置,在試驗過程中能均 勻連續加荷,並帶有能使兩個相等載荷同時作用 下試件跨度三分點處的抗折試驗裝置,
4、根據國家標準GB/T5008--2002《普通混凝土 力學性能試驗方法標準》
在檢測過程中,試件接近破壞時,應停止調整試 驗機油閥。直至試件破壞,然後記錄破壞載荷值 及試件下邊緣斷裂位置
主要技術參數
1、最大載荷: 300KN
2、準確度等級:一級
3、測力範圍:30--300KN
4、最小解析度: 0.1KN
5、儀表使用電壓:220V±10%
6、電機使用電壓:380V±10%
7、電動機功率: 0.75KW
8、示值相對誤差: ±1%
9、油壓最大壓強: 25MPa
10、抗折錕直徑: Φ30mm
11、抗折錕上下間距(垂直)淨距: Φ165mm
12、上抗折錕間中心距:150mm
13、下抗折錕間中心距:450mm
14、壓力板直徑: Φ160mm
15、上下壓板間淨距: 180Mm
16、活塞直徑X最大行程: Φ125X100mm
17、外形尺寸: 840X530X1450mm
18、淨重: 400Kg
主要結構與工作原理
數字式抗折抗壓試驗機主要由支架、液壓操縱箱、儀表測力顯示 、電氣系統組成
1、機體部分試驗機機體有衡量,立柱、上下抗折裝置,缸體 ,機架、底板、測量儀表安裝在機架右側上部, 液壓操作部分安裝在機架右側下部,下抗折裝置 裝在活塞頂部,兩側裝有導向板,能保持抗摺檯 面上下運動位置不變,抗摺檯面上裝有標尺,兩 個限兩側裝有導向板,可任意調節抗折跨距,拖 錕能上下活動,使受力時能起到平衡作用,在衡 量下裝有上抗折裝置,通過掉頭螺栓兩根定位柱 固定在橫樑下,期間有球頭、球座,螺栓上裝有 彈簧以便平衡上抗折裝置,拖錕能上下活動,抗 折實驗時能根據試件的表面情況,自動調整位置 ,使壓頭的圓弧面與試件成一條直線,保證測試 的準確度。在油缸與平面上,裝有防塵圈,防止 或減少活塞上升與下降時,粉塵進入活塞與油缸 間,而使兩者加速磨損,抗壓時,只要在抗摺檯 面中間,放上抗壓墊塊及下壓板,在橫樑下拆下 抗折裝置,即可進行抗壓試驗活塞與油缸間設有 密封圈,可防止油液外溢,在缸頂開有一環形槽 ,並有漏油通道,通過塑膠管,把油溢流回信箱 。
2、液壓操縱部分
本試驗機的操縱箱主要有信箱,液壓濾油器,電 動機,速度閥,回油閥、打開送油閥活塞慢慢上 升
3、測力儀表詳閱(儀表說明書)
4、電氣系統
有電動機、啟動按鈕、停止按鈕、交流接觸器等 組成
使用與操作
1、使用前的準備與檢查
使用前應先打開後門,檢查信箱內液壓油是否加 滿,如不滿可向油箱內灌油,至加滿為宜,檢查 各油管接頭和緊固件是否有鬆動,如果有鬆動則 擰緊,以防漏油或損害機件,影響試驗,檢查防 塵圈應完整無損,檢查電器接地,安全防護措施 是否有效,檢查試件外觀有無明顯缺損,將試件 表面擦拭乾淨,如有影響試驗數值者,須更換無 損試件。
2、操作程式,方法及注意事項
開始時將左側回油閥至打開位置,右側送油閥旋 至慢速位置,按下啟動按鈕接通電源,油泵電機 開始運轉,順時針旋轉回油閥手柄至全關閉位置 ,再徐徐擰開送油閥,使活塞上升一段距離,觀 察有無卡住等現象,如有則停機檢查,排除之, 如無異常現象此時再檢查下一儀表顯示屏上是否 有零點,如有數字則按一下復位鍵,調製零位, 然後打開回油閥使活塞下降至原位。
抗折時根據標尺的標記,試件的規格將試件平放 在下抗折裝置的托錕上,再關閉回油閥,擰動送 油閥,使試件在與上抗折裝置接觸前較快上升以 節省試驗時間,待與上抗折裝置接觸時,再使活 塞緩慢上升,至試件折斷為止,隨即關閉送油閥 ,使活塞停止上升,並逆時針打開回油閥,活塞 則靠自身重量下降至原位,此時觀察並記錄儀表 顯示的數值,即為所得該試件的最大抗折力,然 後消除折斷碎件,再按復位鍵,以待下次試驗。
抗壓時將試件平放在下壓板中心位置,擰動送油 閥使試件在與上壓板接觸前較快上升,以節省試 驗時間,待與上壓板接觸時,再使活塞緩慢上升 ,至試件壓碎為止,關閉送油閥,打開回油閥, 並作記錄力值數據,然後清楚破碎試塊,再按復 位鍵,以等再次試驗。
操作中禁止將手等人體任何部位至於上下壓板見 ,並注意試件在斷裂破碎片蹦出傷人,試件斷裂 後應立即打開回油閥,但打開回油閥速度不易過 快,否則容易損壞機件,造成不必要的損失。
維護保養
1、試驗機安裝在清潔、乾燥、溫度均勻、周圍 無震動、無腐蝕氣體影響的環境中。
2、試驗機應保持清潔,試驗機無保護層的零件 應經常擦油,以防鏽蝕。
3、試驗機使用半年至一年後應換油一次,換油 時,徹底清潔,油箱,濾油器,清洗油箱方法可 向油箱內灌入煤油,清洗,後放出,如此重複幾 次至洗淨為止,並用毛巾擦淨箱底,再加入潔淨 液壓油,如平時發現液壓油渾濁嚴重不能再用時 ,應立即更換,否則會加速液壓各部件磨損,甚 至影響力值的準確度。
安裝與調試
數字式抗折抗壓試驗機安裝地基應牢固可靠,位適應操作並使 示值正確,基礎可適當高出地面,高度按實際需 要而定,試驗機周圍應留不小於0.7m的空間,以 便於維修和操作,地腳2螺栓(M12X300mm)應采 用二次灌漿,確保螺栓埋設正確安裝使應保持試驗機的水平(水平度小於等於 0.1/1000)套用0.1/1000框式水平儀測量抗摺檯 面的平面,如橫或縱水平超出規定,可在底板下 面加墊鐵校正,然後擰緊地腳螺栓
然後接通電源線,本機電氣應有接地安全防護裝 置,電源電壓變化不超過額定值的10%
