簡介

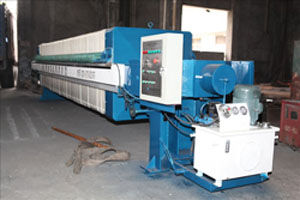

液壓壓濾機是一種間歇式的加壓過濾機設備，用於各種懸浮液的固液分離，分離效果好，使用方便，廣泛用於石油、化工、染料、冶金、製藥、食品、造紙、洗煤及污水處理等各種需要進行固液分離的領域。液壓壓濾機主要由四大部分組成，即：機架部分、過濾部分、液壓和電氣控制部分。壓濾機工作時，油缸體內的活塞推動壓緊板，將位於壓緊板和止推板之間的濾板和過濾介質（濾布）壓緊，以保證帶有工作壓力的被過濾物料（料漿）在濾室內進行加壓過濾。
原理
壓濾機液壓壓緊機構的組成由液壓站、油缸、活塞、活塞桿以及活塞桿與壓緊板連線的哈夫蘭卡片液壓站的結構組成有電機、油泵、溢流閥（調節壓力）換向閥、壓力表、油路、油箱。
液壓壓濾機液壓壓緊機械壓緊時，由液壓站供高壓油，油缸與活塞構成的元件腔充滿油液，當壓力大於壓緊板運行的摩擦阻力時，壓緊板緩慢地壓緊濾板，當壓緊力達到溢流閥設定的壓力值（由壓力表指針顯示）時，濾板、濾框（板框式）或濾板（廂式）被壓緊，溢流閥開始卸荷，這時，切斷電機電源，壓緊動作完成，退回時，換向閥換向，壓力油進入油缸的有桿腔，當油壓能克服壓緊板的摩擦阻力時，壓緊板開始退回。
液壓壓緊為自動保壓時，壓緊力是由電接點壓力表控制的，將壓力表的上限指針和下限指針設定在工藝要求的數值，當壓緊力達到壓力表的上限時，電源切斷，油泵停止供電，由於油路系統可能產生的內漏和外漏造成壓緊力下降，當降到壓力表下限指針時，電源接通，油泵開始供油，壓力達到上限時，電源切斷，油泵停止供油，這樣循環以達到過濾物料的過程中保證壓緊力的效果。
過濾方式:濾液流出的方式分明流過濾和暗流過濾。明流過濾，每個濾板的下方出液孔上裝有水咀，濾液直觀地從水咀里流出。暗流過濾，每個濾板的下方設有出液通道孔，若干塊濾板的出液孔連成一個出液通道，由止推板下方的出液孔相連線的管道排出。
洗滌方式:濾餅需要洗滌時，有時流單向洗滌和雙向洗滌，暗流單向洗滌和雙向洗滌。明流單向洗滌是，洗液從止推板的洗液進孔依次進入，穿過濾布再穿過濾餅，從無孔濾板流出，這時有孔板的出液水咀處於關閉狀態，無孔板的出液水咀是開啟狀態。明流雙向洗滌是，洗液從止推板上方的兩側洗液進孔先後兩次洗滌，即洗液先從一側洗滌再從另一側洗滌，洗液的出口同進口是對角線方向，所以又叫雙向交叉洗滌。暗流單向流滌是，洗液從止推板的洗液進孔依次進入有孔板，穿過濾布再穿過濾餅，從無孔濾板流出。暗流雙向洗滌是洗液從止板上方的兩側的兩個洗液進孔先後兩次洗滌，即洗滌先從一側洗滌，再從另一側洗滌，洗液的出口是對角線方向，所以又叫暗流雙向交叉洗滌。
操作維護事項
操作前的準備工作
（1）板框的數量是否符合規定,禁止在板框少於規定數量的情況下開機工作。
（2）板框的排列次序是否符合要求，安裝是否平整，密封面接觸是否良好。
（3）濾布有無破損，濾布孔比板框孔小且與板框孔相對同心。
（4）各管路是否暢通，有無漏點。
（5）液壓系統工作是否正常，壓力表是否靈敏好用。
操作中注意事項
（1）安裝壓濾布必須平整，不許摺疊，以防壓緊時損壞板框及泄漏。
（2）液壓站的工作壓力橡塑板框最高工作壓力不得超過20Mpa。
（3）過濾壓力必須小於0.45Mpa，過濾物料溫度必須小於80℃，以防引起滲漏和板框變形、撕裂等。
（4）操縱裝置的溢流閥，須調節到能使活塞退回時所用的最小工作壓力。
（5）板框在主樑上移動時，不得碰撞、摔打，施力應均衡，防止碰壞手把和損壞密封面。
（6）物料、壓縮、洗液或熱水的閥門必須按操作程式啟用，不得同時啟用。
（7）卸餅後清洗板框及濾布時，應保證孔道暢通，不允許殘渣貼上在密封面或進料通道內。
（8）液壓系統停止操縱時，操作裝置的長桿手輪應常開，短桿手輪應常閉，以保證安全，並避免來油浪費。
日常的維護保養
（1）注意各部連線零件有無鬆動，應隨時予緊固。
（2）壓緊軸或壓緊螺桿應保持良好的潤滑，防止有異物。
（3）壓力表應定期校驗，確保其靈敏度。
（4）拆下的板框，存放時應碼放平整，防止撓曲變形。
（5）每班檢查液壓系統工作壓力和油箱內油量是否在規定範圍內。
（6）油箱內應加入清潔的46#液壓油，並經80-100目濾網過濾後加入，禁止將含雜質或含水分的油加入油箱。
