海狼防空飛彈

海狼防空飛彈

原本GWS.25後端處理系統加上Type-910射控雷達,總重量達13.5噸,換裝Type-911射控雷達之後,便大幅減少為5噸。 改裝升級從1983年起,英國開始發展新一代的海狼飛彈,稱為GWS.26,配備於當時規劃的23型護衛艦上。 26也換裝新的火箭發動機以及升空轉向階段所需的矢量推力控制系統,最大射程從GWS.25的6km增加為10km。

發展沿革

上世紀60年代初期,皇家海軍加入美國陸軍從19

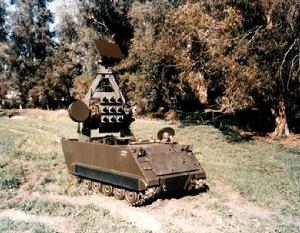

MIM-46“撕裂者”防空飛彈系統
59年開始的“撕裂者”(Mauler)野戰自行式短程防空飛彈系統計畫,希望能發展取代皇家海軍的第一代短程防空飛彈─ ─海貓(Sea Cat)系統。當時海貓飛彈完全以人力操控,飛彈本身以次音速飛行,難以應付蘇聯越來越強大的噴氣式飛機反艦飛彈;而撕裂者飛彈系統擁有追蹤與射控雷達,飛彈最大飛行速度達3.5馬赫,無論反應速度或飛行速度都比海貓強得多,正好符合皇家海軍的需要。然而,由於當時電子技術還不夠發達,無法在美國陸軍要求的緊緻體積內達成所有的性能指標,所以撕裂者計畫一再延誤,在1963年降級成為一個純技術研發儲備的案子,隨後在1965年遭到取消。
由於撕裂者系統發展不順,皇家海軍便在1964

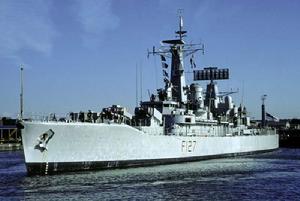

芬尼洛普號(HMS Penelope F-127)
年啟動自行研發的替代方案,由英國飛機公司主導,這就是海狼(Sea Wolf)短程防空飛彈系統的由來。在1967年,皇家海軍與BAC,、維克斯(Vickers)與英國航空火箭(Bristol Aerojet)等公司簽約,正式展開海狼飛彈的研發工作,並在1970至1977年進行了漫長的測試,並在1977年安裝於21型利安德級護衛艦芬尼洛普號(HMS Penelope F-127)號上進行測試,最後在1979年隨著22型護衛艦進入皇家海軍服役,第一代服役型號為GWS.25。而且由於海狼與射程較長的海標槍防空飛彈出於同一背景,二者可構成一套完整的艦隊防空飛彈網。

設計特點

基本設計

GWS.25海狼防空飛彈使用六聯裝

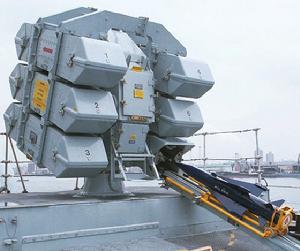

正在裝填的海狼防空飛彈
飛彈發射器,備用彈則垂直存放於彈藥庫,以人力進行再裝填。與海貓飛彈類似,海狼飛彈也是一種十分輕巧、射程短的點防空飛彈,其彈長1.9m,彈徑750px,翼展1125px,彈重82kg,高爆戰鬥部14kg(引信有接觸與近發模式),彈體構型延續海貓的流線風格,一組大面積十字形箭簇翼占據彈體中段,靠近彈尾處則有一組箭簇型十字控制面。海狼飛彈固態火箭推進,有效射程1000~6000m,有效攔截高度10~3000m。

制導系統

海狼飛彈採用自動指揮至瞄準線(Automatic Command to Line of Sight,ACLOS)導引方式,整個射控與雷達、攝影機系統由馬可尼(Marconi)整合開發。在海狼系統中,波長較長、搜尋距離大的Type-967 D頻對空搜尋雷達提供早期預警,波長較短、精確度較高的Type-968 E頻雷達負責目標追蹤,雷達將目標資料輸入射控電腦並計算出接戰方案與射控參數,然後自動輸入發射器內的海狼飛彈並完成熱機,同時將發射器對準目標方位,整個資料傳輸與備便過程完全自動化,無須人力介入。

火控系統

最早的GWS.25使用一具馬可

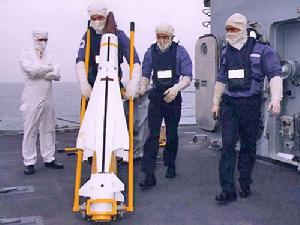

海狼防空飛彈
尼(Marconi)Type-910 I/J頻射控雷達,同時追蹤來襲目標與海狼飛彈,將資料傳至射控電腦計算兩者的方位差,並產出修正指令,透過無線電上傳至飛彈,直到命中目標;每具射控雷達能提供兩個回波頻道,一次導引兩枚海狼飛彈攻擊一個目標。飛彈彈尾有一對測向天線,導引過程中能比較兩天線接收的射控雷達波束是否有方位差,進而修正飛彈保持在雷達波束之中飛行。此外,GWS.25還有一具輔助電視追蹤攝影機,主要用於追蹤飛彈尾焰的影像,作為射控電腦計算飛彈與目標誤差的依據。
海狼飛彈可選擇由射控雷達全自動操作,或者由人工介入控制;在人工模式下,操作人員通過電視攝影機持續鎖定目標,隨時將目標壓在攝影機螢幕中央的十字線上,便能持續產生控制信號來修正飛彈航向。早期海狼之所以使用電視輔助追蹤,是因為Type-910射控雷達無法有效追蹤高度在2m的掠海飛行目標(會遭受海浪雜波干擾);而在強烈電子干擾或雷達故障的情況下,電視追蹤也不失為一個有效的備份導控裝置。
在往後的改良中,Type-910射控雷達被性能更好的Type-911取代,其中22型護衛艦由屬於第二批的勇敢號(HMS Brave F-94)開始換裝。Type-911的雷達基座整合有兩組天線,I頻天線負責追蹤目標,而波長更短的
海狼防空飛彈GWS-25模擬圖
K頻則在射控階段對目標實施鎖定;由於Type-911整體性能大幅提升,不需要電視攝影機進行修正輔助,不過這具攝影機仍然被保留,用來記錄擊落目標的影像。原本GWS.25後端處理系統加上Type-910射控雷達,總重量達13.5噸,換裝Type-911射控雷達之後,便大幅減少為5噸。

基本數據


參考數據

重量

82公斤

長度

1.9

直徑

300毫米

戰鬥部

14公斤破片

引信

觸發 / 近炸引信

發動機

黑色固體燃料火箭發動機

翼展

450毫米

射程

1-10公里

射高

3,000米

速度

3馬赫

制導系統

自動指揮至瞄準線

制動方式

控制面

發射平台

水面艦船

改裝升級

從1983年起,英國開始發展新

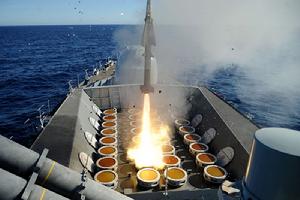

23型護衛艦垂直發射型海狼防空飛彈
一代的海狼飛彈,稱為GWS.26,配備於當時規劃的23型護衛艦上。相較於GWS.25,GWS.26做出許多重大改良:首先,以垂直發射取代22型的六聯裝鏇轉發射器,免除了再裝填問題, 對抗飽和攻擊的能力大幅提升;第二,以Type-996三維搜尋/追蹤雷達取代原本22型艦上的Type-967/968搜尋與追蹤雷達組合;第三,以Type-911型射控雷達取代Type-910;而在飛彈本身,GWS. 26也換裝新的火箭發動機以及升空轉向階段所需的矢量推力控制系統,最大射程從GWS.25的6km增加為10km。
除了GWS.26之外,英國在80年代

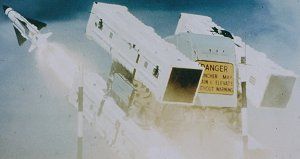

四聯裝輕量型海狼
還曾經開發一種“射後不理”的主動雷達導引版海狼,稱為GWS.27;由於不再依賴艦上射控雷達提供照明,同時接戰多目標的能力大增,而且飛彈射程也增至27km,不過這個計畫在1987年遭到取消。

服役替換

在服役生涯中,英國也為海狼飛彈系統提出改良;在2000年代將22型的GWS.25 Mod.5與Type 23的GWS.26 Mod.1垂直發射海狼飛彈都升級到Block 2規格。在海狼壽命中期提升(Sea Wolf Mid Life Update)之中,Type 991射控雷達系統額外加裝一套紅外線熱影像儀來增強對抗電子干擾的能力,為此作戰中心(Operation Room)的海狼飛彈操作顯控台組也增加一個紅外線熱影像儀的顯控台。
通過新的電子飛彈穩定尾翼驅動系統取代先前的氣體驅動系統,這一新技術的採用大大改良了飛彈的控制和航程;另外,通過借鑑MBDA研發ASRAAM多片組件,在比較小的任務包中實現更強的飛行狀態計算能力,這一技術還能夠大大簡化生產程式。新型海狼Block 2飛彈採用的與IR/RF感測器集

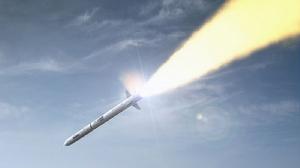

卡姆防空飛彈
成的引信可以改良對抗低掠海、低特徵目標的交戰成功率。26型護衛艦服役以後,海狼防空飛彈將會被更新的卡姆防空飛彈替換。
