系統簡介

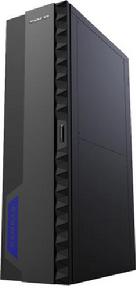

浪潮InCloudRack雲一體機採用全模組化設計，專為大規模部署複雜套用的企業級用戶打造，擁有眾多企業級RAS特性，包括刀片級穩定性，供電和管理等模組的冗餘和熱插拔設計；可實現2/4/8路以及MIC/GPU協處理加速、存儲擴展節點、網路節點等多節點混插，支持靈活的Scale-Out、Scale-Up多選擇擴展；採用標準機櫃，可同時放置標準伺服器和InCloudRack節點模組，有效保護客戶投資。
通過搭載的浪潮雲海OS4.5可完成計算、存儲、網路等各類虛擬資源的池化和自動調度，實現“機櫃即計算機”。兼容常見的各類異構雲計算軟體，實現業務規模、業務負載的主動感知，彈性伸縮虛擬資源。
產品特色
高度 彈性， 完美 平衡 關鍵計算與分散式計算需求
融合關鍵計算以及分散式計算需求，在企業級整機櫃基礎架構Scale-out/Scale-up需求層面找到平衡點。對於企業級客戶追求縱向擴展，採用2/4/8路堆疊設計，滿配的記憶體對提高計算性能、運行記憶體資料庫以及實現虛擬化集中有顯著的效果。同時滿足客戶Scale-out分散式橫向擴展需求，單機櫃支持48個雙路伺服器。
高度親和，支持異構計算、融合存儲，提供足夠的計算和存儲配比
充分實現硬體基礎架構融合，計算單元融合Scale-up/Scale-out/異構計算協處理模式，在深度學習、智慧計算的時代CPU+GPU，CPU+FPGA的異構計算、計算加速方案得到不少客戶的青睞，InCloudRack通過PCIe擴展節點對這些新興套用的支持非常包容。存儲滿足分散式與集中式需求，平台不但支持標準SAN集中存儲，同時通過存儲擴展節點的方式可以針對分散式檔案系統、超融合等需求提供足夠的計算和存儲配比，實現更經濟的存儲方式。
高可靠性， 簡化運維， 滿足企業客戶高穩定性追求
企業客戶對單機穩定性歷來有著極致追求。InCloudRack滿足企業客戶對高穩定性的追求，從基礎架構設計上就按照企業級需求設計保證最大的可靠性，金牌電源N+N設計、風扇N+1設計、網路雙通道冗餘設計等，徹底消除單點故障。整機實現計算模組、存儲模組、PCIe擴展模組彼此之間邏輯化分離，支持計算模組/存儲模組的線上添加與移除。
輕鬆實現雲化管理，為客戶私有管理平台提供定製開發接口
支持IntelRSD以及DMTF RedFish，深度感知硬體信息，帶來無與倫比的簡便。全新的開放式管理API賦予了客戶強大的能力，可構建定製化雲管理軟體，創建靈活的基礎架構。
技術規格
| 機櫃尺寸 | 深度1339mm，寬度600mm，高度2177mm（42U） |
| 節點數量 | 最大支持48個NX5460M4半寬節點 或24個NX5460M4+存儲/PCIE擴展節點 或24個NX 8280M4全寬節點 支持半寬2路、全寬4路和全寬8路堆疊刀片 |
| 整機滿載重量 | 1200KG |
| I/O Box模組 | 支持12個I/O BOX模組， 每個Tray內2個I/O BOX模組 |
| TSW交換模組 | 支持12個TSW模組 每個Tray內集成2個交換模組 |
| 管理 | 機櫃集成2個RMC集中管理模組 每個Tray內集成2個TMC管理模組 支持電源、風扇、節點的狀態監控、日誌記錄和故障報警，節點的資產管理； |
| 散熱 | 滿配24個風扇模組 每個Tray支持4個風扇 風扇尺寸80mm*80mm*80mm 免工具熱插拔、前進風、後出風 |
| 供電 | 18個電源模組、每個電源3000W 支持 N+N電源冗餘模式 標配2個32A/380V的工業連線器 支持240V直流供電 |
| 工作溫度 | 5°C~35°C |
雙路半寬計算NX5460M4節點規格
| 產品型號 | NX5460M4 |
| 形態 | 半寬 |
| 處理器 | 支持2顆英特爾® 至強® E5-2600 v3/v4系列處理器 |
| 記憶體 | 24個記憶體插槽，支持DDR4記憶體，最大可擴展1.5TB記憶體 支持記憶體ECC糾錯、記憶體鏡像、記憶體熱備等高級功能 |
| 網路 | 集成四個千兆乙太網鏈路 |
| 磁碟控制器 | 標配SAS 12Gb/s磁碟控制器子卡 |
| RAID | SAS磁碟控制器支持RAID 0/1 |
| 存儲 | 支持1塊內置mSata SSD硬碟 2塊2.5寸SATA/SAS/SSD/NVMe硬碟 可以同時配置為SAS+NVMe |
| I/O擴展槽 | 1個PCIe3.0 x8 Raid子卡插槽 2個PCIe3.0 x16標準擴展卡插槽（通過IO Box實現） |
| 集成I/O連線埠 | 2個USB 3.0、1個VGA、1個POWER按鍵、1個Reset按鍵 |
雙路全寬計算NX8280M4節點規格
| 產品型號 | NX8280M4 |
| 形態 | 全寬 |
| 處理器 | 支持2個英特爾® 至強® E7-4800/8800 v3/v4系列處理器 |
| 記憶體 | 48個記憶體插槽，最高支持DDR4記憶體，最大可擴展3TB記憶體 支持高級記憶體糾錯、記憶體鏡像、記憶體熱備等高級功能 |
| 硬碟控制器 | 標配SAS 12Gb/s磁碟控制器子卡 |
| RAID | SAS磁碟控制器支持RAID 0/1/5 |
| 存儲 | 支持4個熱插拔2.5寸SATA/SAS/SSD/NVMe接口硬碟 |
| I/O擴展槽 | 1個PCIe3.0 x8 Raid子卡插槽 2個PCIe3.0 x16 擴展子卡插槽，2個PCIe3.0 x8擴展子卡插槽（通過IO Box支持） |
| 網路控制器 | 集成高性能雙千兆乙太網卡 |
| 集成I/O連線埠 | 2個USB 3.0，1個VGA，1個Power按鍵，1個Reset按鍵 |
| Scale-up擴展 | 支持4/8路堆疊擴展 2個NX8280M4模組可組成四路伺服器NX8480M4 4個NX8280M4模組可組成八路伺服器NX8880M4 |
存儲擴展模組
| 產品型號 | 存儲擴展模組 |
| 形態 | 半寬，配合NX5460M4共同使用 |
| 存儲 | 最多12塊SATA/SAS/SSD，支持熱插拔，支持前維護 |
| RAID | 支持RAID0/1/5等 |
PCIe擴展模組
| 產品型號 | PCIe擴展模組 |
| 形態 | 半寬，配合NX5460M4共同使用 |
| PCIe | 2個PCIex 16插槽 ，支持GPU/MIC |
IO-BOX模組
| 產品型號 | I/O Box模組 |
| PCIe | 一個IO Box模組集成8個PCIe X16的插槽 為每個NX5460M4提供2個PCIe X16的插槽 |
TSW交換模組
| 產品型號 | TSW交換模組 |
| 網口 | 2個萬兆光口，1個千兆網口 |
| 功能 | 為Tray內每個計算節點提供雙千兆鏈路交換功能 |
TMC管理模組
| 產品型號 | TMC管理模組 |
| 本地管理網口 | 集成一個千兆網口，用於本地管理 |
| 集中管理網口 | 集成兩個千兆網口，連線到RMC組成管理網路 |
RMC管理模組
| 產品型號 | RMC管理模組 |
| 集中管理網路 | 集成12個千兆網口， 用於連線TMC、支持遠程管理和本地管理 |
