概述
活塞式流量開關主要是在水、氣、油等介質管路中線上或者插入式安裝起到在流量高於或者低於某一個值的時候觸發開關輸出報警信號,系統獲取信號後即可作出相應的執行單元動作--德國科威爾提供

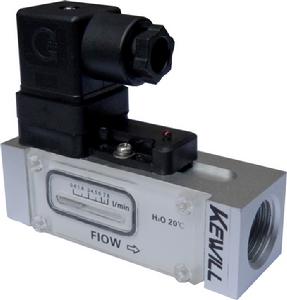

![活塞式流量開關-德國科威爾FP55系列](/img/8/192/nBnauM3X3ITNyATMwcjNxEzN4ITM5kzM0IDMxADMwAzMxAzL3YzLyUzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
簡介
活塞式流量開關是用於電熱水器、太陽能熱水器、空調器以及其他水系統的水循環控制、進出水控制、水加熱控制、水泵開關控制、電磁閥通斷控制或出水斷電、出水通電控制等過程,當達到一定流量後將水流轉換為開關式電信號的感測器件。
構造
活塞式流量開關由柱芯、復位彈簧、鍛銅或聚碳外殼和感測器部件組成。外殼為POM塑膠或316L不鏽鋼,磁芯採用釹鐵硼永磁材料,感測器磁控開關則為中功率元件。進水端與出水端接口為標準管螺紋,螺紋可選。
工作原理
當管路中的水流量大於設定流量時,磁芯在水流作用下產生位移並帶動磁源產生磁控作用使感測器輸出“1”開關信號,該信號輸入到設備控制系統,經功率擴放大後實現以水流量控制的目的。當管路中的水流量小於設定流量後,磁芯在復位彈簧推力作用下帶動磁源回位,使感測器輸出“0”開關信號,停止系統的工作。
套用指南
活塞式流量開關保護您的貴重電子設備,使其免受製冷劑流動故障的影響,包括如:雷射頭、焊接頭、電源、高速軸、X射線管、半導體等設備;確保關健軸承或齒輪上有適當的潤滑油流動,以防止下面的系統停工:包括如印刷、旋轉設備、傳送裝置、加工工具、機器人系統;對於處理和分配設備時,保證系統的完整性,包括如水淨化和過濾、X射線膠片處理、飲料灌裝、化學添加劑、氣體取樣、蒸餾等套用場合。
特點
SIKA活塞式流量開關殼體內部的流體通道上裝有一個內部裝有永久磁鐵的活塞。當活塞流量開關被液流所引起的壓力差推動時,磁性活塞便會使設備內部的密封簧片開關動作,活塞的直徑決定了啟動流量。當液流減少時,不鏽鋼彈簧會推動活塞復位。簧片開關被開動後,可遠傳報警或指示,或者可以將其集成在自動控制系統里。
