特點

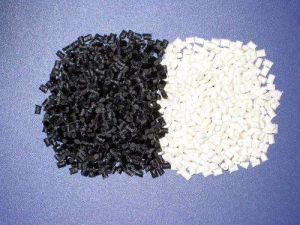

POM塑膠（2）POM的加工溫度很窄(0～215℃),在炮筒內停留時間稍長或溫度超過220℃時就會分解,產生刺激性強的甲醛氣體。
（3）POM料注塑時保壓壓力要較大(與注射壓力相近),以減少壓力降.螺桿轉速不能過高,殘量要少；
（4）POM產品收縮率較大,易產生縮水或變形.POM比熱大,模溫高(80～100℃),產品脫模時很燙,需防止燙傷手指。
（5）POM宜在“中壓、中速、低料溫、較高模溫”的條件下成型加工,精密製品成型時需用控制模溫。
（6）具高機械強度和剛性。
（7）最高的疲勞強度。
（8）環境抵抗性、耐有機溶劑性佳。
（9）耐反覆衝擊性強,良好的電氣性質,復原性良好,具自已潤滑性、耐磨性良好,尺寸安定性優。
套用
可代替大部分有色金屬、汽車、工具機、儀表內件、軸承、緊固件、齒輪、彈簧片、管道、運輸帶配件、電水煲、泵殼、瀝水器、水龍頭等。
理化性
一般性能

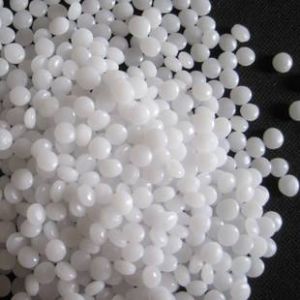

POM塑膠（1）POM是結晶型塑膠,密度為1.42g/cm3,它的鋼性很好，俗稱“賽鋼”。
（2）它具有耐疲勞、耐蠕變、耐磨、耐熱、耐衝擊等優良的性能，且摩擦係數小,自潤滑性好。
（3）POM不易吸濕,吸水率為0.22～0.25%,在潮濕的環境中尺寸穩定性好，其收縮率為2.1%(較大)，注塑時尺寸較難控制，熱變形溫度為172℃，聚甲醛有均聚甲醛兩種，性能不同(均聚甲醛耐溫性好一點)。
力學性能
POM強度、剛度高，彈性好，減磨耐磨性好。其力學性能優異，比強度可達50.5MPa，比剛度可達2650MPa，與金屬十分接近。POM的力學性能隨溫度變化小，共聚POM比均聚POM的變化稍大一點。POM的衝擊強度較高，但常規衝擊不及ABS和PC；POM對缺口敏感，有缺口可使衝擊強度下降90%之多。POM的疲勞強度十分突出，10交變載荷作用後，疲勞強度可達35MPa，而PA和PC僅為28MPa。POM的蠕變性與PA相似，在20℃、21MPa、3000h時僅為2.3%，而且受溫度的影響很小。POM的摩擦因數小，耐磨性好（POM>PA66>PA6>ABS>HPVC>PS>PC），極限PV值很大，自潤滑性好。POM製品對磨時，高載荷作用時易產生類似尖叫的噪聲。
電學性能
POM的電絕緣性較好，幾乎不受溫度和濕度的影響；介電常數和介電損耗在很寬的溫度、濕度和頻率範圍內變化很小；耐電弧性極好，並可在高溫下保持。POM的介電強度與厚度有關，厚度0.127mm時為82.7kV/mm，厚度為1.88mm時為23.6kV/mm。
環境性能
POM不耐強鹼和氧化劑，對烯酸及弱酸有一定的穩定性。POM的耐溶劑性良好，可耐烴類、醇類、醛類、醚類、汽油、潤滑油及弱鹼等，並可在高溫下保持相當的化學穩定性。吸水性小，尺寸穩定性好。
POM的耐候性不好，長期在紫外線作用下，力學性能下降，表面發生粉化和龜裂。
成形性
結晶料,熔融範圍窄，熔融和凝固快，料溫稍低於熔融溫度即發生結晶。流動性中等。吸濕小，可不經乾燥處理。
改性POM
1、增強POM
主要增強材料為玻璃纖維、玻璃球或碳纖維等，並且玻璃纖維最常用，增強後的力學性能可提高2～3倍，熱變形溫度提高50℃以上。
2、高潤滑POM
在POM中加入石墨、F4、二硫化鉬、潤滑油及低分子量PE等，可提高其潤滑性能。例如，在POM中加入5份F4，可降低摩擦因數60%，耐磨性提高1～2倍。再如，在POM中加入液體潤滑油，可大幅度提高耐磨性和極限PV值。為提高由油的分散效果，需加入炭黑、氫氧化鋁硫酸鋇、乙丙橡膠等吸油載體。加入5%油POM的摩擦性提高72%，極限PV值可達3.9MPa·m/s（純POM為0.213MPa·m/s），為其他工程塑膠的3～20倍。
性能參數
| 性能指標 | 均聚POM | 共聚POM | 25%GFPOM |
| 相對密度 | 1.43 | 1.41 | 1.61 |
| 吸水率，% | 2.5 | 2.1 | — |
| 成型收縮率，% | 1.5～3 | 1.5～3.5 | — |
| 拉伸強度，MPa | 70 | 62 | 130 |
| 斷裂伸長率，% | 40 | 60 | — |
| 彎曲強度，MPa | 90 | 98 | 182 |
| 拉伸彈性模量，MPa | 3160 | 2830 | 8300 |
| 彎曲彈性模量，MPa | 2880 | 2600 | 7600 |
| 壓縮強度，MPa | 127 | 110 | — |
| 剪下強度，MPa | 67 | 54 | — |
| 缺口衝擊強度，（J/m） | 76 | 65 | 86 |
| 洛氏硬度 | M94 | M80 | — |
| 摩擦因數 | — | 0.15 | — |
| 疲勞極限，MPa | 35 | 31 | — |
| 熱變形溫度（1.82MPa），℃ | 110 | 124 | 163 |
| 長期使用溫度，℃ | 80 | 100 | — |
| 線膨脹係數，(×10K) | 7.5 | 8.5 | 2.6 |
| 熱導率[W/(m·K)] | 0.23 | 0.23 | — |
| 體積電阻率，Ω·cm | 10 | 10 | 3.8×10 |
| 介電常數（10Hz） | 3.8 | 2.7 | — |
| 介電損耗角正切值（10Hz） | 0.005 | 0.007 | — |
| 介電強度（kV/mm） | 20 | 20 | — |
| 耐電弧，s | 220 | 240 | — |
