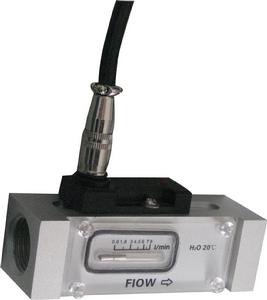

數顯活塞式流量開關

設定範圍： 彈簧：不鏽鋼 彈簧：不鏽鋼

產品介紹
線上式安裝，機械式流量開關，用於液體或氣體介質。堅固的塑膠，鋁或銹鋼外殼可選。

極小的壓力損失，良好的重複性，抗污能力，機械部分與電子部分完全隔離， 適用於小流量經濟型。3倍於原LKF-HS600的活塞行程使設定精度更加精 。 帶有開關設定刻度，用戶無須在現場設定。LED顯示開關狀態，雙開關量輸出可供選擇。氣液兩用型，工業自動化/機械設備/空氣壓縮工業/製冷及空調。
技術參數
設定範圍： 詳見參數表
精 確 度： ±5%總量程
遲滯： 視開關點而定，量小0.5L/Min
開關設定刻度： 是在介質為水，溫度20℃，水平安裝狀態進行標定
的。安裝位置，介質和溫度變化會對開關值略有影響。
LED顯示： 直流供電LED顯示開關狀態，交流無LED顯示。
接線方式： 航空接外掛程式
輸出： 乾簧開關，容量24VDC/250VAC，100mA
耐壓： 50 bar（鋁型），100 bar（不鏽鋼型）
平均壓力損失： 0.3 bar(在25L/min) 注：安裝位置會影響開值
介質溫度： 最大90℃
防護等級： IP65　
LKF-HF600...GS材質：外殼：POM塑膠
活塞：POM塑膠
彈簧：不鏽鋼
密封：NBR
LKF-HS600...GL材質：外殼：陽極氧化鋁
活塞：POM塑膠
彈簧：不鏽鋼
密封：NBR
LKF-HS600...GB材質：外殼：不鏽鋼
活塞：POM塑膠
彈簧：不鏽鋼
密封：NBR
參數表

陽極氧化鋁(不鏽鋼)	型號	壓力(bar)	最大流量L/min(水)	可調范L/min(水)	G(mm)	重量(kg)
LKF-HS600-008...L(B)010	50	40	0.6(0.1)..8(7)	G1/4	0.22(0.53)
LKF-HS600-010...L(B)010	50	40	0.6(0.1)..8(7)	G3/8	0.20(0.51)
LKF-HS600-015...L(B)010	50	40	0.6(0.1)..8(7)	G1/2	0.18(0.48)
LKF-HS600-020...L(B)010	50	40	0.6(0.1)..8(7)	G3/4	0.23(0.65)
LKF-HS600-025...L(B)010	50	40	0.6(0.1)..8(7)	G1	0.32(0.82)
LKF-HS600-008...L(B)015	50	40	1(0.5)..15(13)	G1/4	0.22(0.53)
LKF-HS600-010...L(B)015	50	40	1(0.5)..15(13)	G3/8	0.20(0.51)
LKF-HS600-015...L(B)015	50	40	1(0.5)..15(13)	G1/2	0.18(0.48)
LKF-HS600-020...L(B)015	50	40	1(0.5)..15(13)	G3/4	0.23(0.65)
LKF-HS600-025...L(B)015	50	40	1(0.5)..15(13)	G1	0.32(0.82)
LKF-HS600-015...L(B)028	50	40	2(0.8)..28(25)	G1/2	0.18(0.48)
LKF-HS600-020...L(B)028	50	40	2(0.8)..28(25)	G3/4	0.23(0.65)
LKF-HS600-025...L(B)028	50	40	2(0.8)..28(25)	G1	0.32(0.82)
LKF-HS600-020...L(B)070	50	40	27(21)..70(66)	G3/4	0.23(0.65)
LKF-HS600-025...L(B)070	50	40	27(21)..70(66)	G1	0.32(0.82)

註：1.以上括弧內參數為復位點，括弧外為動作點。如果下限報警（監測流量過小）參考復位點參數。上限報報警（監測流量過大）參考復位點參數。
2．以上參數是將開關垂直安裝於水平管路。以20℃水介質測試得出的。
注:材質有陽極氧化鋁﹑不鏽鋼﹑POM塑膠可選.
選型表

LKF-HS600-	008	G	D	L	015	H	1	W
LKF-HS600-									LKF-HS600系列活塞式流量開關
	008								螺紋接口G1/4
	010								螺紋接口G3/8
	015								螺紋接口G1/2
	020								螺紋接口G3/4
	025								螺紋接口G1
		G							內螺紋
			D						直流供電24V±20%DC
			A						交流供電230V±15%AC
				S					塑膠外殼
				L					陽極氧化鋁外殼
				B					不鏽鋼外殼
					008				設定範圍：0.6...8L/min
					015				設定範圍：1...15L/min
					028				設定範圍：2...28L/min
					070				設定範圍：27...70L/min
						H			航空接外掛程式
							1		1個開關點輸出
							2		2個開關點輸出
								W	外螺紋連線
								R	軟管連線

1．訂貨時請註明介質流向，介質種類，管徑及期望設定值。我們可在出廠時幫您完成設定。
2．管道大於DN25需要訂貨，訂貨時提供需要的參數和要求。
