法蘭片

法蘭片

法蘭(Flange)又叫法蘭盤或突緣。法蘭是使管子與管子相互連線的零件,連線於管端。法蘭上有螺栓孔眼,螺栓使兩法蘭緊連。

簡介
法蘭(flange)又叫法蘭盤或突緣。法蘭是使管子與管子相互連線的零件,連線於管端。法蘭上有螺栓孔眼,螺栓使兩法蘭緊連。法蘭間通常用襯墊(法蘭墊片)密封。

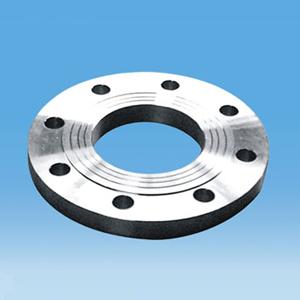

法蘭片法蘭片
分類
按照材質劃分,常見的有鑄鐵/碳鋼法蘭、不鏽鋼法蘭、PVC/PPR法蘭等;按照連線方式劃分,可粗略分為螺紋連線(絲接)法蘭和焊接法蘭,其中焊接法蘭又可分為平焊法蘭、對焊法蘭、法蘭盲板等品種。按照耐受壓力等級劃分,常見的有6Mpa、10Mpa、16Mpa、25Mpa、40Mpa、64 Mpa、100Mpa等等。

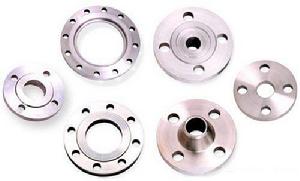

各種法蘭片各種法蘭片
用途
就法蘭/法蘭片而言,雖然大多數人對這個概念很陌生,但是其實每個城市人都離不開它,因為法蘭被廣泛用於各種高中低壓管道的相互連線,比如城市自來水供水管道網、下水道排水管道網、冬季鍋爐採暖循環管道、石油天然氣等能源管線等等都離不開它,其對於管道的作用相當於我們熟悉的鐵路上鐵軌與鐵軌之間的連線部。

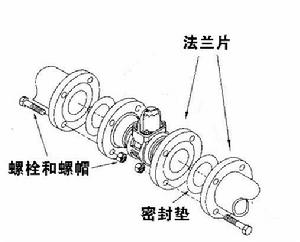

法蘭片與管道連線示意圖法蘭片與管道連線示意圖
規格
從小到大,常見規格依次為:DN 10、DN15、DN20、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、、DN 175、DN200、DN225、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200、DN1400、DN1600、DN1800、DN2000、DN2200、DN2400、DN2600、DN2800、DN3000等。

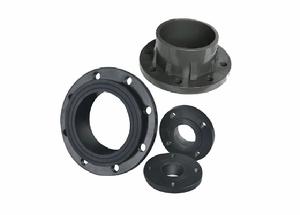

PVC法蘭片PVC法蘭片
法蘭墊片/法蘭墊
用於管件連線中間的介質,是一種能產生塑性變形、並具有一定強度的材料製成的圓環。大多數墊片是從非金屬板裁下來的,或由專業工廠按規定尺寸製作,其材料為石棉橡膠板、石棉板、聚乙烯板等;也有用薄金屬板(白鐵皮、不鏽鋼)將石棉等非金屬材料包裹起來製成的金屬包墊片;還有一種用薄鋼帶與石棉帶一起繞制而成的纏繞式墊片。普通橡膠墊片適用於溫度低於120℃的場合;石棉橡膠墊片適用於對水蒸氣溫度低於450℃,對油類溫度低於350℃,壓力低於5MPa的場合,對於一般的腐蝕性介質,最常用的是耐酸石棉板。在高壓設備及管道中,採用銅、鋁、10號鋼、不鏽鋼製成的透鏡型或其他形狀的金屬墊片。高壓墊片與密封面的接觸寬度非常窄(線接觸),密封面與墊片的加工光潔度較高。
橡膠法蘭墊橡膠法蘭墊
法蘭墊片常見分類常見的有石棉墊片、橡膠墊片、聚乙烯墊片、金屬纏繞墊片(一般用於25Mpa及其以下的管道)、高壓金屬墊片(一般用於40Mpa及其以上的管道)等。
金屬法蘭墊金屬法蘭墊
