簡介

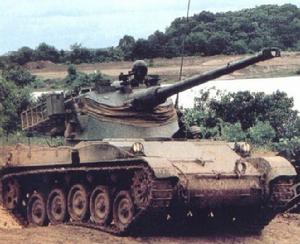

該坦克車體為鋼板焊接結構，前上裝甲板有2個艙口，左面是駕駛員艙口，右面是動力傳動裝置檢查艙口。駕駛員艙蓋安裝3個潛望鏡，中間1個可換成紅外或微光駕駛儀。
該坦克採用了FL-10搖擺式炮塔，炮塔位於車後，由上、下兩部分組成，下炮塔裝於車體上，用一般的滾珠座圈支撐，上炮塔利用耳軸裝於下炮塔突起部的槽中，並與火炮剛性連線。因此，炮塔的上部可同炮身一起在垂直方向運動。該炮塔的優點是可以降低炮塔高度、縮小炮塔座圈直徑(座圈直徑為1475mm)。因而也相應減小了坦克的車寬、減輕了重量，同時還便於實現裝彈自動化；缺點是炮塔密封困難、高低射界較小、防彈能力也差。車長位於炮塔內左側，有關球形的指揮塔艙蓋，並使用8個潛望鏡觀察。炮手在其右側，使用2個潛望鏡觀察。
該坦克安裝1門75mm火炮，火線高1820mm，有炮口制退器並採用自動裝彈機構。該炮由炮塔後部的2個鼓形彈艙供彈，每個彈艙裝有炮彈6發。火炮發射後，空彈殼可經炮塔後視窗自動拋出。火炮配有穿甲彈和榴彈，彈藥基數37發，而後期生產的車輛又增加到44發。輔助武器為1挺7.5mm或7.62mm並列機槍，機槍彈3600發。炮塔兩側各裝有2具煙幕彈發射器。60年代初，法國還在該坦克的FL-10搖擺炮塔上安裝了90mm火炮。該炮有炮口制退器、熱護套等，可發射尾翼穩定脫殼穿甲彈、破甲彈、榴彈、煙幕彈和照明彈。彈藥基數34發，其中21發裝在炮塔內、12發裝在車體內。輔助武器為1挺7.5mm或7.62mm並列機槍，機槍彈4000發。該坦克採用雷諾(Renault)公司8Gxb型8缸水冷汽油機，最大功率184kW(250馬力)。動力傳動部分在車體前右部呈Г形布置，因而車高才2.300m。傳動裝置採用5檔機械式變速箱和克利夫蘭(Cleveland)型差速式轉向機。懸掛為獨立扭桿式，有5對掛膠負重輪，主動輪在前、誘導輪在後。鋼製履帶板，必要時可安裝橡膠襯墊。
該坦克沒有三防裝置，也不能涉深水，還未裝夜視儀器，因而許多國家在購買AMX-13之後又增添了炮手紅外瞄準鏡和紅外探照燈等。目前，生產的該坦克安裝有被動式夜間瞄準鏡和夜間駕駛儀、TCV29雷射測距儀和戰場瞄準自動顯示器等。
性能數據
型號AMX-13(90mm炮) AMX-13(105mm炮)
乘員3人
戰鬥全重15000kg
淨重13000kg
單位功率12.25kW/t
單位壓力74.56kPa
車長(炮向前)6.360m
車體長4.880m
車寬2.500m
車高(至指揮塔頂)2.300m
車底距地高 0.370m 0.470m
履頻寬 350mm
履帶中心距 2.159m
履帶著地長 2.997m 2.800m
公路最大速度60km/h 64km/h(柴油機)
60km/h(汽油機)
燃料儲備480L
公路最大行程350～400km 350～400km(汽油機)
500～550km(汽油機)
涉水深 0.6m
浮渡能力無
爬坡度 60%
攀垂直牆高
向前 0.65m
向後 0.45m
越壕寬 1.6m
發動機
生產公司 雷諾(Renault) 通用汽車(GM)公司
型號 SOFAM 8G×b 6V-53T
類型 8缸水冷汽油機6缸水冷渦輪增壓柴油機
功率/轉速 184kW/3200r/min206kW/2800r/min
傳動裝置類型手動機械式
前進檔/倒檔數5/1 5(4個同步檔)/1
轉向裝置類型克利夫蘭差速式轉向機
離合器 單片式
懸掛裝置類型扭桿
主要武器口徑/類型/數量 7.5mm或7.62mm/機槍/1挺
防空武器口徑/類型/數量 7.5mm或7.62mm/機槍/1挺(任選)
煙幕彈發射器總數量 2×2具
彈藥基數
炮彈 34發
機槍彈4000發
發煙彈12發
炮塔驅動方式液壓，手動應急 液壓，手動應急
炮塔旋轉範圍360° 360°
主炮俯仰範圍-5°～＋12.5°
炮塔最大迴轉速度360°/12s
炮塔最大俯仰速度5°/s
車長超越控制有 有
火炮穩定器 無
車長瞄準鏡 L961型望遠鏡， M212型望遠鏡，
放大倍率1.5×和6× 放大倍率1.5×6×
炮手瞄準鏡 L862型望遠鏡， M213型望遠鏡，
放大倍率7.5×放大倍率7.5×t和
TCV107雷射測距儀
裝甲結構類型/厚度/水平傾角/材料
車體前上 均質/15mm/35°/鋼板
車體側部 均質/20mm/鋼板
車體頂部 均質/10mm/鋼板
車體後部 均質/15mm/鋼板
炮塔正面 均質/25mm/45°
炮塔側面 均質/25mm
炮塔頂部 均質/10mm
三防裝置無
電氣系統電壓24V
蓄電池數量/電壓/總容量 4個/12V/190Ah
