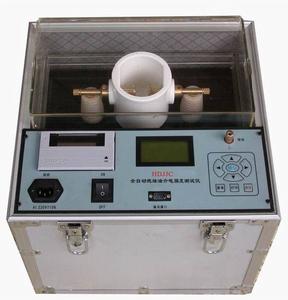

一、簡介
本儀器選用單片機為主導，先設定後開機測試的方法，全部過程由微機自動運行控制，操作簡單，方便適用。
二、用途與特點
本儀器設有自動檢測功能，如開機自動進入復位狀態執行調壓器回零。採用了微型TPU-A面板式印表機，自動一次性列印輸出。
根據用戶需求可改變測試次數、攪拌、靜置時間、聲控光控提醒一次性連續列印。
本儀器採用全自動磁振子攪拌，消除油樣的不均勻和氣泡。
三、技術規格
1. 工作電源：AC 220V ±10%、50HZ ±5%2. 測量範圍：AC 0-80KV
3. 限定電流：10.5mA
4. 測量準確度：1.0%
調壓速度：2.5KV/S±10%
預定設定：次數1—9
攪拌時間0—1分39秒
靜置時間0—10分39秒
7. 使用條件：環境溫度－5℃—40℃
相對溫度≤85%
8. 油杯間隙：2.5mm（油杯塞尺直徑）
四、注意事項
因本儀器是絕緣油介電強度專用測試設備，不可另作它用，非專業維修人員使用者不得隨意開箱。使用時安全接地與機箱外殼保持良好接地，電源左零右火相連。
在升壓過程中，不得隨便接觸本儀器，以免發生高壓危險。
本儀器的專業油杯，不得隨意作高溫烘乾處理。
2.5mm標尺 1隻 絕緣油介電強度測試儀是根據國家標準GB-86《絕緣油介電強度測定法》研製而成，該儀器由撥碼開關預置，通過計算機嚴格地按照預置的參數執行程式。運行完畢後，可根據需要列印結果。該儀器抗干擾性強，操作簡單，並具有聲光提示。
1、試未經過濾加工處理的油介。
回收的未經過濾加工處理的油介源稱劣質油，更次者含有相當多的水分和雜質，它的絕緣抗電強度多在1.2萬伏以下。特別是含水分較多的劣質油，有的用戶為知其劣到什麼程度，亦用測高絕緣強度的儀器進行測試，結果對本儀器的高壓測試系統造成損壞，
正常情況下，高壓電極的兩串球間隙被絕緣油介填充。測試時兩電極間的電壓差隨外壓電極的不斷步進而加大，不同絕緣強度的油介能承受不同值的高壓電場，這個不斷上升的高壓電場致使絕緣油介不能承受時則被突然擊穿，擊穿時的瞬變大電流被儀器採集並立即斷閘失去高壓轉入降壓運行。
當測試含水分較重的劣質油時，兩半球電極間的電壓不斷升高，同時油介中的水微粒在高壓電場的作用下被吸附到球隙間形成淡白色的霧狀水柱，由細變粗，水阻越來越小。這種水阻變小，高壓變壓器增大（而無擊穿突變放電）的緩變過程致使儀器受到損壞，限流電阻，保險管燒斷等。
1.1低耐壓油介的測試
這種油介通常在15~35KV，油介中即使含有微量的水分和雜質，儀器也能正常測試，僅表現在升壓過程中個彆氣泡微粒（或雜質）被吸附到球隙間產生放電，氣泡被擊散擠出球隙間，補充過來的是油，故仍繼續升壓到油介的最大承受點被擊穿，這種測試數據仍是可靠的。
1.2對劣質油的測試
用戶應該心中有譜，劣質到什麼程度，這種油的耐壓多在10KV以上，回收待過濾處理的油介用肉眼能看到的水珠或雜質，最好不要強行用儀器作試驗。凡經24小時以上存放的劣質油介中，大的水滴沉在油底層，微粒氣泡浮在油的上面。用戶需採用無水污染的器具抽出中間部分的油樣，在試驗中密切觀察升壓（從升壓的起始期開始）時是否出現如圖1所示細絲線般的霧程，如一經發現應立即關斷電源，停止測試。或者在升壓過程中出現多點待續放電，儀器不能自動斷閘，用戶也應門戶立刻關斷電源，停止對這程油的試驗。
抽取存放待測油樣的器具，這些用具應該擦淨，除污，乾燥。
通電後儀器高壓輸出時，嚴禁動高壓罩。
五、面板布置及功能說明
功能說明
撥碼開關可根據需要預先設定試驗次數，攪拌時間和靜置時間。運行過程由指示燈提示。時間提示為“T”，電壓提示為“KV”。顯示視窗：單獨一位顯示次數，右三位顯示電壓值或時間。復位鍵：當機器出現異常時，按此鍵，使儀器回到初始狀態。
運行鍵：按此鍵儀器將按撥碼盤預置的參數運行。
保持鍵：此鍵在運行過程中起作用，按一下此鍵將停止升壓並保持輸出電壓不變，按運行鍵恢復升壓，按住此鍵不松為降壓。
訊響鍵：用此鍵選擇報警聲或無報警聲。
列印鍵：按此鍵列印各參數值。
調顯鍵：按此鍵依次顯示油樣的介電強度及均值。
操作步驟
1、測試前的準備1.1將油杯用醫用酒精對內外周邊擦淨烘乾避免水份和雜質污染被試油樣而導致絕緣油強度下降。
1.2必須將儀器可靠接地，一則使儀器處於有效的地電位，二則防止漏電對人體造成不必要的傷害。
1.3將磁振子按1.1所述擦淨後置於油杯內，裝入被試油樣。按面板布置圖安裝好高壓柱。如果兩柱的凹槽不成水平直線可反擰一點，切不可順時針方向強擰。再將油杯置於高壓柱電極上，罩上電極蓋，合上高壓倉蓋與此同時左側的微動開頭應有被壓合的響聲，如果開頭沒有被壓合，正進行測試操作時會發出鳴叫聲，判定高壓倉蓋未蓋好，拒絕測試運行。
1.4將撥碼予置置數：按照測試要求予置測試次數，攪拌時間，靜置時間，這三者之一都不能予置為0，否則儀器也將在按運行鍵時發出鳴叫聲，也不執行測試運行令。
1.5將儀器的分體電源線插到面板上的“電源220V”座中並與供電電網接通。
2、測試方法
2.1開機觀察當前儀器所處狀態：壓按面板上的電源開頭，這時面板上的LED數碼塊顯示的數字應從9999~0000變比，且穩定在這個0000的待令狀態※1、2，此刻計算機均接收測試操作的運行令。
1.如果不是從9999至0000變比，而是處在降壓的運行中，這時應讓其降壓完畢進入攪拌時再按一次復位鍵，儀器則從9999變至0000態。
2.儀器正常測試的自動控制過程：當接收“運行”令後先進入攪拌-靜置-升壓、合閘（油樣被擊穿後）-降壓。降壓完畢表示第一次測試結束。隨後再進入下一次測試並按予置的次數做完。
2.2在0000待令狀態下壓按運行鍵，儀器將嚴格地按撥碼盤予置的參數作測試運行，測試完畢後蜂鳴器發出訊響，告知測試完畢，此時顯示的數字是各次元和平均值，在計次數字顯示位上顯示的字母為P。
2.3使用調顯鍵可以查看各次的測試參數或壓按列印鍵列印出全部參數。
1、試未經過濾加工處理的油介。
回收的未經過濾加工處理的油介源稱劣質油，更次者含有相當多的水分和雜質，它的絕緣抗電強度多在1.2萬伏以下。特別是含水分較多的劣質油，有的用戶為知其劣到什麼程度，亦用測高絕緣強度的儀器進行測試，結果對本儀器的高壓測試系統造成損壞，
正常情況下，高壓電極的兩串球間隙被絕緣油介填充。測試時兩電極間的電壓差隨外壓電極的不斷步進而加大，不同絕緣強度的油介能承受不同值的高壓電場，這個不斷上升的高壓電場致使絕緣油介不能承受時則被突然擊穿，擊穿時的瞬變大電流被儀器採集並立即斷閘失去高壓轉入降壓運行。
當測試含水分較重的劣質油時，兩半球電極間的電壓不斷升高，同時油介中的水微粒在高壓電場的作用下被吸附到球隙間形成淡白色的霧狀水柱，由細變粗，水阻越來越小。這種水阻變小，高壓變壓器增大（而無擊穿突變放電）的緩變過程致使儀器受到損壞，限流電阻，保險管燒斷等。
1.1低耐壓油介的測試
這種油介通常在15~35KV，油介中即使含有微量的水分和雜質，儀器也能正常測試，僅表現在升壓過程中個彆氣泡微粒（或雜質）被吸附到球隙間產生放電，氣泡被擊散擠出球隙間，補充過來的是油，故仍繼續升壓到油介的最大承受點被擊穿，這種測試數據仍是可靠的。
1.2對劣質油的測試
用戶應該心中有譜，劣質到什麼程度，這種油的耐壓多在10KV以上，回收待過濾處理的油介用肉眼能看到的水珠或雜質，最好不要強行用儀器作試驗。凡經24小時以上存放的劣質油介中，大的水滴沉在油底層，微粒氣泡浮在油的上面。用戶需採用無水污染的器具抽出中間部分的油樣，在試驗中密切觀察升壓（從升壓的起始期開始）時是否出現如圖1所示細絲線般的霧程，如一經發現應立即關斷電源，停止測試。或者在升壓過程中出現多點待續放電，儀器不能自動斷閘，用戶也應門戶立刻關斷電源，停止對這程油的試驗。
抽取存放待測油樣的器具，這些用具應該擦淨，除污，乾燥。
通電後儀器高壓輸出時，嚴禁動高壓罩。
儀器工作不正常時請檢查保險是否已熔斷，更換同一型號保險後方可繼續試驗。
儀器在正常工作狀態下，忽然斷電或關機，如果儀器再開機時將繼續上次操作並且丟一次計數值，因此必須按復位鍵使儀器回到初始狀態，再重新測試油樣參數。
試驗時間預置一般靜置時間為5分鐘，攪拌時間為80秒。
如果長時間不用儀器，請在一個月內通電一次，時間為1小時。
六、簡單故障處理
| 故障現象 | 處理方法 |
| 無顯示 | ①有無電源；②保險是否熔斷，一處為插座里，一處在面板上。 |
| 有顯示“運行”後報警 | 高壓倉未蓋好，或者是微動開關壞 |
| 有顯示“運行”後不報警，不升壓 | 面板上保險熔斷。換一個5A保險 |
| 列印時字很小，不走紙 | 列印紙卷得太緊，打開印表機面板，將列印紙松幾圈 |
| 列印字跡不清楚 | 換印表機色帶 |
油杯和電極在連續使用達一個月後，應進行一次檢查。檢驗測量電極距離有無變化，用放大鏡觀察電極表面有無發暗現象，若有此現象，則應重新調整距離並用鹿皮或綢布擦淨電極。若長期停用，在使用前也應進行此項工作。
試油必須在不破壞原有貯裝密封的狀態下，於試驗室內放置一段時間，待油溫和室溫相近後方可揭蓋試驗。在揭蓋前，將試油輕輕搖盪，使內部雜質均勻，但不得產生氣泡，在試驗前，用試油將油杯洗滌2-3次。
試油注入油杯時，應徐徐沿油杯內壁流下，以減少氣泡，在操作中，不允許
用手觸及電極、油杯內部和試油。試油盛滿後必須靜置10-15分鐘，方可開始升
壓試驗。
試驗中，其火花放電電壓的變化有四種情況：
第一次火花放電電壓特別低，第一次試驗可能因向油杯中注油樣時或注油
前油杯電極表面不潔帶進了一些外界因素的影響，使得第一次的數值偏低。這時可取2-6次的平均值。
6次火花放電電壓數值逐漸升高，一般在未淨化處理或處理不夠徹底而吸有潮氣的油樣品中出現，這是因為油被火花放電後油品潮濕程度得到改善所致。
6次火花放電電壓數值逐漸降低。一般出現在試驗較純淨的油中，因為生成的游離帶電粒子、氣泡和碳屑相繼增加，損壞了油的絕緣性能，另外還有的自動油試驗器在連續試驗6次中不攪拌，電極間的碳粒逐漸增加，導致火花放電電壓逐漸降低。
火花放電電壓數值兩頭偏低中間高。這屬於正常現象。
另：經向一些專家請教，油耐壓試驗中，會遇到耐壓值離散性很大的情況，在按預防試驗方法進行的試驗中若遇6次試驗有1次數值偏離其它值很多，可不計算此次數值，或重新取油樣試驗，離散性大可能是油質本身不好或游離碳分布不均造成。
安全注意事項
1. 因本儀器是絕緣油介電強度專用測試設備，不可另作它用,非專業維修人員使用者不得隨意開箱。2. 使用時安全接地與機箱外殼，應良好接地。
3. 在升壓過程中，不得隨便接觸本儀器，以免發生高壓危險。
4. 本儀器的專用油杯，不得隨意作高溫烘乾處理。
