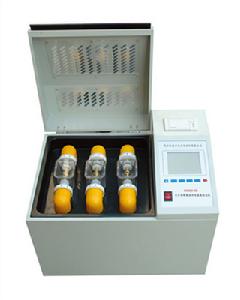

三油杯油耐壓測試儀

三油杯油耐壓測試儀

2、升壓速度 4、電源頻率 2、不升壓

一、概述

絕緣油介電強度測試儀是依據國家標準GB507-86和GB507-02及行標DL-474·4-92DL/T596-1996的有關規定,發揮自身優勢,經過多次現場試驗和長期不懈努力,精心研製開發的高準確度、全數位化工業儀器。該系列儀器採用微機控制,全自動數位化、造型美觀、測量精度高、抗干擾能力強、安全可靠,極大的提高了工作效率。

二、儀器特點

1、儀器採用大容量單片機,雙CPU控制工作穩定可靠。
2、儀器內設寬範圍看門狗電路杜絕了當機現象。
3、多國標選擇,儀器程式設有1986、2002兩種國標和自定義設定,能適應不同用戶的多種選擇。
4、儀器油杯採用複合材料一次澆注而成杜絕了漏油和易碎的現象。
5、儀器獨特的高壓端採樣設計讓測試值直接進入A/D轉換器,避免了在模擬電路中造成的誤差,使測量結果更加準確.
6、升壓速度均勻、穩定。
7、內置函式發生器,工頻正弦波畸變小,頻率穩定,避免了直接使用電網電源作升壓器電源時,電網諧波對測試結果的影響.
8、儀器內部具有過流、過壓、短路保護等功能,並且具有極強的抗干擾能力,電磁兼容性好.
9、操作簡單,大螢幕液晶顯示,中文選單操作界面。
10、金屬外殼,美觀大方,攜帶型結構,攜帶方便,戶內外使用均可。

三、技術指標

1、升壓器容量 1.5KVA
2、升壓速度 2.0kV/S 2.5 kV/S 3.0kV/S 3.5kV/S
3、輸出電壓 0—80kV可選
4、電源畸變率 <1%
5、顯示方式 大螢幕液晶漢字顯示
6、電極形式: 球形或平板形
7、電極間隙: 標準2.5mm
8、儀器外型尺寸: 630×410×390mm
9、重量: 38kg

四、使用條件

1、環境溫度 0℃——十40℃
2、相對濕度 ≤85%
3、工作電源 AC220V±20%
4、電源頻率 50Hz±5HZ
5、功 率 <200W

五、注意事項

1、使用本儀器前一定要詳細閱讀使用說明書。
2、儀器操作者應具備一般電氣設備或儀器的使用常識。
3、試驗前油樣的選擇、安放、及電極之間的距離,應符合國家標準。
4、接通電源後操作人員嚴禁觸及油杯箱外殼以免發生電擊危險。
5、接通電源前應仔細檢查連線線是否牢固,儀器外殼是否可靠接地。
6、本儀器在使用過程中如發現異常應立即切斷電源。

六、簡易故障排除

1、開機無反應 檢查電源是否插好,保險管是否完好。
2、不升壓 檢查油杯箱是否蓋好。
3、升壓正常不擊穿 檢查設定是否限制升壓數值。
4、擊穿後無顯示 檢查油杯是否有污物。
5、列印不出紙 檢查印表機是否有紙引
