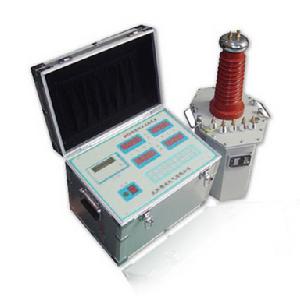

絕緣耐壓測試儀介紹
絕緣耐壓測試儀對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。 絕緣耐壓測試儀是交流安全通用測試儀器,適合家用電器及低壓電器的安全測試.漏電流值由粗調和細調鏇鈕調節。漏電流超差時自動切斷測試電壓，並發出聲光報警信號。有外控端子。絕緣耐壓測試儀特性
◆電壓裕度大，電量聲小，局放小；
◆採用新式絕緣材料。
摘 要：文章簡單介紹了變壓器感應絕緣耐壓測試儀的組成原理及特點，並對其套用範圍和套用方法作了詳細的說明，最後結合5W小型變壓器的測試實例介紹功率判定變壓器匝間短路的方法。
絕緣耐壓測試儀檢測原理
相對於變壓器的主絕緣即繞組與繞組之間以及繞組與鐵芯之間的絕緣而言，變壓器還有另外一項重要的絕緣性能指標――縱絕緣。縱絕緣是指變壓器繞組具有不同電位的不同點和不同部位之間的絕緣，主要包括繞組匝間、層間和段間的絕緣性能，而國家標準和國際電工委員會（IEC）標準中規定的“感應耐壓試驗”則是專門用於檢驗變壓器縱絕緣性能的測試方法之一。 變壓器的縱絕緣主要依賴於繞組內的絕緣介質——漆包線本身的絕緣漆、變壓器油、絕緣紙、浸漬漆和絕緣膠等等（不同種類的變壓器可能包含其中一種或多種絕緣介質）；縱絕緣電介質很難保證100%的純淨度，難免混含固體雜質、氣泡或水份等，生產過程中也會受到不同程度的損傷；變壓器工作時的最高場強集中在這些缺陷處，長期負載運作的溫升又降低絕緣介質的擊穿電壓，造成局部放電，電介質通過外施交變電場吸收的功率即介質損耗會顯著增加，導致電介質發熱嚴重，介質電導增大，該部位的大電流也會產生熱量，就會使電介質的溫度繼續升高，而溫度的升高反過來又使電介質的電導增加。如此長期惡性循環下去，最後導致電介質的熱擊穿和整個變壓器的毀壞。這一故障表現在變壓器的特性上就是空載電流和空載功耗顯著增加，並且繞組有灼熱、飛弧、振動和嘯叫等不良現象。可見利用感應耐壓試驗檢測出變壓器是否含有縱絕緣缺陷是極其必要的。感應耐壓試驗原理
變壓器剛出產時，沒有經過惡劣環境長時間的考驗，外施其額定電壓和頻率的電源作試驗，繞組匝間、層間和段間的電壓不足以達到電介質缺陷處的擊穿電壓難以造成這些絕緣缺陷處的放電和擊穿，這種存在絕緣故障隱患的變壓器與絕緣性能良好的同類變壓器的空載電流和空載功耗沒有太大的差別，故而難以發現這些隱患；
而感應耐壓試驗給變壓器施加２倍額定電壓以上的電壓，可在縱絕緣缺陷處建立更高更集中的場強，繞組匝間、層間和段間的電壓達到並超過電介質缺陷處的擊穿電壓；感應耐壓試驗給變壓器施加頻率在２倍的額定頻率以上，較高的頻率又可以大大降低固體電介質的擊穿電壓，使得絕緣缺陷更容易被擊穿；感應耐壓試驗所規定的外施電壓的作用時間亦可保證絕緣缺陷的擊穿；故感應耐壓試驗可以可靠地檢測出變壓器縱絕緣性能的好壞。
適用於測量各種電力變壓器，電流互感器，耦合電容器、套管、電機、電纜及各種絕緣材料的絕緣電阻的測量
主要特點：
◆500V～10000V(500V步進)測試電壓
◆自帶充電電源，現場使用更加方便
◆抗干擾能力強，能夠在500KV變電站內強電磁干擾情況下正常工作
◆自動測量吸收比，極化指數，且有自動放電功能
◆可存儲512組數據，能與計算機在線上使用
◆短路電流5mA以上
技術參數：
★輸出電壓：500V～10000V(500V步進)
★測量範圍：1MΩ-500GΩ
★測量誤差：±（5%+2d）
★短路電流：≥5mA
★工作溫度：-20℃～+60℃
★相對濕度：≤90%無結露
★工作方式：全自動連續工作
★工作時間：單次充電連續工作4小時以上
