汽車發動機綜合分析儀

又稱汽車發動機綜合檢測儀。指的是發動機在不解體的情況下,通過對其多種參數檢測,能夠對發動機進行性能分析和故障診斷的一種儀器。如汽車發動機綜合分析儀SOE800,由硬體和軟體組成,硬體包括發動機分析儀模組、測試電纜以及各種測試接頭等。

汽車發動機綜合分析儀定義

又稱汽車發動機綜合檢測儀。指的是發動機在不解體的情況下,通過對其多種參數檢測,能夠對發動機進行性能分析和故障診斷的一種儀器。主要由多種感測器、信號採集處理系統和顯示列印裝置等部分構成。如汽車發動機綜合分析儀SOE800,由硬體和軟體組成,硬體包括發動機分析儀模組、測試電纜以及各種測試接頭等。

汽車發動機綜合分析儀技術要求

工作條件

電源:AC220x(1士10%)V,50Hzx(1士1%)Hz;或採用車載直流12V或24V電源。
環境氣壓:80kPa一106kPao
注:在高原地區,應適合當地環境氣壓要求。

產品必備功能

轉速檢測
起動機的起動電壓、電流及發電機充電性能檢測。
進氣管內真空度檢測:進氣管內真空/壓力波形檢測。
溫度檢測:包括冷卻水溫度、機油溫度、進氣溫度。
示波器功能。
數據傳輸功能。
自我診斷功能。
參數設定功能。
測試結果、顯示、列印、數據存貯。
點燃式發動機的檢測功能
點火系統性能檢測及分析:包括初級點火信號、次級點火信號、點火提前角檢測。
動力平衡:用以檢測、判斷發動機各缸工作均勻性。
汽車排放污染物測量功能。
壓燃式發動機的檢測功能
壓燃式發動機噴油壓力不拆卸測試。
壓燃式發動機噴油提前角的測試。

選裝功能

車用多用表功能。
發動機加速時間測量。
檢測數據分析功能。

外觀質

機箱表面無劃傷、無凹陷、無裂痕。
所有聯接件應聯接可靠。
表面印刷字元清晰。

系統運行

工作可靠,所有接外掛程式接觸良好,無拔插鬆動現象。
主控計算機運行中無當機、程式跑飛現象。
外殼接地電阻值應小於10.
絕緣電阻不小於20M.

小測試範圍及示值誤差

環境適應性:低溫適應性應滿足GB11606.3的要求。
高溫適應性應滿足GB11606.4的要求。
溫濕適應性應滿足GB11606.5,GB11606.6和GB11606.7的要求。
振動適應性應滿足GB11606.8的要求。

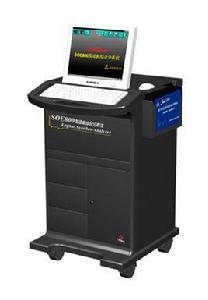

汽車發動機綜合分析儀SOE800

以汽車發動機綜合分析儀SOE800為例。該分析儀基於PC製作的軟體,界面友好,操作簡單。基於PC製作的系統軟體升級費用低,可以用軟碟,光碟或數據機完成軟體安裝和線上升級。

軟體全部採用圖形界面操作,使用方便,整個螢幕分為三個視窗。頂部視窗顯示主選單工具條。

中間視窗的左部有一列按鍵(圖形按鈕),表示可選擇測量這些項目,中部顯示波形及所測得的數據。當從主選單選定測量按鈕時,螢幕會顯示測量工具條。

底部連線埠顯示相關說明和提示信息。
