水熱器
是工藝用水加熱和生活用水加熱的第一選擇；是大型企業的第一選擇；水熱器，科學可靠；水熱器，OK。
水熱器，科學可靠；水熱器，OK。（）
水熱器，第一台，5年來，有600餘台，在中國石化、中電投、上海寶鋼、中國恆天等大型企業運行，加熱工藝用水和生活用水。
水熱器，是汽水混合器三十年來，唯一的國家發明專利；是蒸汽和水混合加熱設備的唯一中國創造！水熱器，是24年蒸汽和水混合加熱專業設計製造經驗和16年進口設備替代閱歷積累之成果。
水熱器，是第一個，唯一一個，成功通過了現場運行中的錘擊、振動和噪聲的國家檢測；
水熱器，在世界上第一個，唯一一個，實現了蒸汽和水混合加熱；
（2）噪聲可據需要調節控制。
（3）具有高一致性和高可靠性，領先世界先進水平。
水熱器，是第一個，唯一一個,採用“精準製造”方式設計製造，確保台台科學可靠；
水熱器水熱器，替代汽水混合器、生水加熱器、汽水混合加熱器、國外進口的蒸汽噴射加熱器、板換和管殼式熱交換器。
水熱器，替代汽水混合器、生水加熱器、汽水混合加熱器，解決了汽水混合器等產品存在的錘擊、振動和噪聲缺陷；
水熱器，替代板換和管殼式熱交換器，解決其堵塞、不節能問題；
水熱器，確保了企業安全生產和現場工人身心健康；
水熱器，為企業節約運營成本。
相對於現在市場上的汽水混合器、汽水混合加熱器、生水加熱器，水熱器的優勢：
1、僅有水熱器，成功通過了現場運行中的錘擊、振動和噪聲的國家檢測；
2、僅有水熱器，在世界上第一個和唯一一個實現，蒸汽和水混合加熱: 產品台台無錘擊、無振動、運行平穩；噪聲可據需要調節控制；具有高一致性和高可靠性，領先世界先進水平。
3、僅有水熱器之壓降，實現了最小化；
4、同樣大小的管道，水熱器的流量，一般高20%以上；
5、僅有水熱器，採用“精準製造”方式設計製造，確保台台科學可靠。
6、水熱器，是蒸汽和水混合加熱，30年來第一個發明專利產品，是唯一的中國創造。
7、水熱器，採用了保密的專有技術，歷經5年600餘台現場運行檢驗。

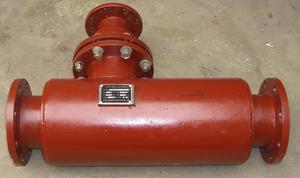

水熱器相關圖片
一、前言]（水熱器，替代和淘汰汽水混合器、汽水混合加熱器、生水加熱器）b] （1）汽水混合器，是“汽水混合加熱器“的簡稱，有時也稱”（混合式）生水加熱器”，等等。汽水混合器，天然的不科學，是不可靠的！
汽水混合器，在運行時都有錘擊、振動和噪聲，天然的不科學、更不可靠！
汽水混合器，是源自30年前的1980年代長沙的QSH型汽水混合加熱器，其結構和工作原理是相同的；不科學、更不可靠！
因為，汽水混合器，在運行時都有錘擊、振動和噪聲，並導致：
A、嚴重損害企業安全生產和正常運行。
B、嚴重損害現場工人身心健康。
C、增加企業運營成本。
這些都是現在的汽水混合器，無法解決的缺陷和危害。因為，汽水混合器，沒有相應的技術和結構，去消除和化解運行中出現的錘擊、振動和噪聲。
（2）國家發明專利——水熱器，是24年專業研究和16年進口替代閱歷之積累；僅有水熱器，成功通過了現場運行中的錘擊、振動和噪聲的國家檢測；
長沙水澤公司創辦人戴拓工程師，1987年在長沙編寫QSH型汽水混合加熱器的生產工藝，專注於此已20餘年，深知此類結構的汽水混合器之缺陷和危害性。
戴工在20年專業研究和11年進口設備替代閱歷基礎上，第一台水熱器，於2006年研製成功，不斷改進完善，5年來，已有600餘台在中國石化、中電投、上海寶鋼、中國恆天等企業成功套用，替代汽水混合器（包括生水加熱器，汽水混合加熱器）、蒸汽噴射加熱器和板換。於2011年獲得相關國家發明專利。
水熱器，是蒸汽和水混合加熱，30年來的第一個國家發明專利，唯一的中國創造。
（3）水熱器之特殊性和它不同於一般工業產品的地方。
您知道，當低、中壓蒸汽加入水中時，蒸汽發生爆炸，並形成錘擊、振動和噪聲。這就是蒸汽和水混合加熱的特殊性。
這就是現在的汽水混合器（包括汽水混合加熱器、生水加熱器），為什麼存在錘擊、振動和噪聲的原因所在。因為汽水混合器，沒有相應的技術和結構，去消除、化解運行中出現的錘擊、振動和噪聲。
這種工作條件，是一般的工業產品不曾面臨的。一般的工業產品不存在出現爆炸這一工作條件。
所以說，水熱器是一個高難度、高技術的工業產品，它不同於一般的工業產品。
水熱器，既能實現蒸汽和水混合，將水快速加熱；又能實現無錘擊、無振動和噪聲可據需要控制。這就是水熱器的特殊性。
這就是國家發明專利——水熱器，科學可靠的地方。
水熱器之精準定義
（1）水熱器之精準定義
水熱器，它利用蒸汽和水之間的壓力差，將蒸汽壓入（或噴入）管道內的水流中，將水加熱到所需要的溫度。它是一個混合式加熱設備。
從水熱器之定義，可以得出水熱器之使用條件。
（2）水熱器之使用條件：
水熱器之使用，必須滿足以下五個條件：
A.在水熱器之入口處，要求蒸汽壓力≥進水壓力+0.1MPa，而且蒸汽壓力一般應小於1.0MPa。
B.進水壓力也有一定要求，一般要求進水壓力0.2 MPa以上。
C.被加熱液體是水（包括生活用水和工藝用水、高溫水），不能是粘性流體。
D.蒸汽和水是混合凝結在一起，是直接式加熱，所以稱混合式加熱。它不是間接式加熱。
E.蒸汽只允許水平方向或垂直向下進入水熱器內。
如果不具備或不完全具備上述五個條件，請向公司諮詢。
(3)國家發明專利—水熱器，五年來已有600餘台在中國石化、上海寶鋼、中電投、中國恆天等大型企業企業成功運用。“實證’水熱器,科學可靠，領先世界先進水平。
A、水熱器由1987年，編寫中國第一代蒸汽和水混合加熱設備—QSH型汽水混合加熱器生產工藝的戴工積20年研究和專業設計製造經驗，於2006年3月研製成功。到2011年，經過5年，現在共有600餘台，在現場成功運行，於2011年成功獲得相關國家發明專利。
B、在2006年到2011年的5年多時間裡，水熱器已有600餘台在中國石化、上海寶鋼、中電投、中國恆天等大型企業成功運行，加熱工藝用水和生活用水。實證，水熱器，科學可靠，領先世界先進水平！
C、2012年1月1日，國家發明專利（專利號：201110092458）被長沙水澤加熱設備製造有限公司正式命名為“水熱器“，並第一次對外公開。
水熱器之性能和特點
（1）、水熱器之最大優勢和特點：科學可靠！台台好用耐用；具有高一致性和高可靠性。水熱器，成功通過了現場運行中的錘擊、振動和噪聲的國家檢測。
A、水熱器，在世界上第一個和唯一個實現：蒸汽和水混合加熱，產品台台無錘擊、無振動、運行平穩；噪聲可據需要調節控制。
B、水熱器，是蒸汽和水混合加熱，30年來唯一的一個國家發明專利，
水熱器，徹底解決了困擾和折磨製造者和使用者幾十年的錘擊、振動和噪聲問題。
水熱器，讓人們從此不再為“蒸汽和水混合加熱“而折騰、鬧心，確保了企業安全和正常生產，保護了現場工人身心健康，節約了企業運營成本。
C、水熱器，具有高一致性和高可靠性。台台好用，台台可靠，領先世界先進水平。
（2）、水熱器之性能特點
1、科學可靠，台台好用、耐用；具有高一致性和高可靠性。
2、無錘擊、無振動、運行平穩；噪聲可據需要調節控制。
3、不堵塞、不結垢、無需維護，無運營成本。
4、加熱快、出水即達到所需要的溫度。
5、蒸汽利用率百分之百，節約蒸汽。
6、體積小、占地少，投資較少；同時安裝、使用極其簡便。
7、使用壽命長，8—10年以上，性價比高。
8、壓降最小化。
9、安全、可靠。
10、同樣大小的管道，水熱器的流量高20%以上。
11、僅有水熱器，採用“精準製造”方式設計製造，確保科學可靠。
12、僅有水熱器，成功通過了現場運行中的錘擊、振動和噪聲的國家檢測。
以上這些，是水熱器具有的獨特優勢。
以上這些，是其他設備不曾具有，而且無法具有的。
A、這些是水熱器，在企業的工藝用水加熱，電廠生水加熱，水處理系統加熱，生活用水加熱，空調和採暖系統循環加熱等方面，廣泛套用的優勢所在和必然結果。
B、這些是，水熱器替代（混合式）生水加熱器、板式和管殼式換熱器的優勢所在和必然結果。
C、這些是，現在的汽水混合加熱器、汽水混合器、生水加熱器、蒸汽噴射加熱器等，不曾具有，而且無法實現的。
D、這些是，水熱器必然替代它們的原因所在。
結論：水熱器，是工藝用水加熱和生活用水加熱的第一選擇！
四、水熱器之套用案例
水熱器，是工藝用水加熱和生活用水加熱的第一選擇！
水熱器，是大型企業的第一選擇！
（1）廣泛套用
水熱器廣泛套用在：
A、企業的工藝用水加熱；
B、電廠的生水加熱；
C、水處理系統加熱；
D、生活用水加熱；
E、空調和採暖系統循環加熱；
F、石油、化工等企業的工藝要求的高溫水加熱
G、設備清洗、食品飲料、藥品行業、乳製品之加熱、殺菌、消毒等方面。
（2）具體套用
水熱器，是工藝用水加熱和生活用水加熱的第一選擇！
水熱器具體套用，有以下幾個：
A、代表中國創造和中國製造，出口國外，或替代進口設備。例如在中電投出口歐洲，用於電廠的生水加熱。
B、電廠的生水加熱和鍋爐的水處理系統加熱。
1、替代並淘汰現在的（混合式）生水加熱器，解決其錘擊、振動和噪聲而無法安全生產和正常運行問題。
2、替代板式換熱器、管殼換熱器等間接式加熱設備，解決其易堵塞，難清洗，經常要維護等難題。為節約企業運營成本。
C、企業生產線上的工藝用水加熱，主要用於升溫，或殺菌消毒，或反應罐恆溫加熱。保證企業安全生產和正常生產，降低企業運營成本。例如在中國恆天。
D、替代並淘汰國外進口設備。例如替代GEA公司的蒸汽噴射加熱器等。
E、替代並淘汰現在的汽水混合器、汽水混合加熱器、生水加熱器，解決其存在的錘擊、振動和噪聲問題，解決其生產不安全、不正常；保護工人身心健康，善莫大焉！例如：在中國石化岳陽興長替代汽水混合器。
F、替代板式換熱器、管殼式熱交換器等間接加熱設備，解決其易堵塞，需要經常維護，浪費蒸汽和運營成本高等問題。例如在上海寶鋼替代板換。
G、空調、採暖系統的循環加熱，節約蒸汽，投資少，運營成本低。
H、機關和企業的浴室、澡堂、游泳池等生活用水加熱。
I、鍋爐補水加熱和鍋爐的水處理系統加熱。
J、設備清洗，動物屠宰用水加熱，食品飲料等行業出水溫度一般要求在90°c左右的場合。例如在喜之郎、上海天宇。
（3）水熱器的常用六大典型套用案例和相應型號選擇
水澤公司，在24年專業設計製造經驗和16年進口設備替代積累的基礎上，總結出水熱器的常用六大典型套用案例，並設計了相應型號，供設計和選購時參考。
A、水澤公司友情提示：
1、公司積24年經驗，總結了水熱器6個常用典型套用案例，請您參考並據此選擇相應型號。
2、蒸汽和水混合加熱，具有特殊性，不同於一般的工業產品。因此公司對水熱器分門別類，採用“精準製造”方式，確保台台科學可靠。
3、水熱器之使用條件是，在水熱器入口處，必須滿足蒸汽壓力≥進水壓力+0.1MPa。
4、不滿足上述條件，特別設計製造。
B、6個典型套用案例和規格型號選擇
1、經典套用案例1
①如圖為封閉式一次性加熱系統，此時應選擇SZE-A1型水熱器。
②其特點是：系統是密閉的，且系統具有一定的壓力，是一次性加熱，不是循環加熱。
典型套用是：
a、電廠和熱電廠的生水加熱；
b、一般的鍋爐水處理系統加熱；
c、a和b都主要是用於加熱，用於鍋爐給水的“除鹽”。 替代和淘汰現在的（混合式）生水加熱器、汽水混合加熱器、汽水混合器、板式和管殼式換熱器。
2、經典套用案例2
①、如圖為封閉式循環加熱系統，此時應選擇SZE-B1型水熱器（出水溫度≤98°c），或選擇SZE-GB1型水熱器（出水溫度為≥98°c的高溫水）。
②、其特點是：
a、系統是密閉的，系統具有一定壓力，水被循環加熱利用。因是密閉系統，故需用定壓溢流裝置，進行定壓溢流。
b、出水溫度≤98°c，此時選擇SZE-B1型水熱器。
典型套用是：
Ⅰ1、空調、採暖系統循環加熱。
Ⅱ2、企業的工藝用水加熱。
Ⅲ3、反應罐加熱或恆溫，等等。
c、出水溫度為≥98°c的高溫水，此時應選SZE-GB1型水熱器。
典型套用是：石油和化工等企業的工藝用高溫水加熱。
3、典型套用案例3（用熱設備，可以在敞開式槽罐、水箱之前或之後）
①、如圖為敞開式循環加熱系統，出水溫度≤98°c，此時選擇SZE-C1型水熱器。
②、其特點是：系統是敞開式，非密閉的，水是循環加熱。經水熱器加熱後的水流，流經用熱設備或反應罐等熱交換設備後，流入到敞開式（或無壓）的槽罐、水箱內，然後再循環加熱，出水溫度≤98°c。
③典型套用是：
a、企業的工藝用水加熱。
b、游泳池的加熱，可歸類如此。
4、典型套用案例4（注意，它與典型套用案例3的不同）
①如圖為敞開式循環加熱系統，出水溫度≤98°c，此時選擇SZE-D1型水熱器。注意，它與典型套用案例3的不同；區別是：加熱物料在敞開式槽罐、水箱內。
②其特點是：系統是敞開式，非密閉的，水是循環加熱利用。
a.水熱器之出水，直接流入敞開式槽罐、水箱內，加熱、殺菌或消毒槽罐內的物料。
b.出水溫度為≤98℃，此時應選擇SZE-D1型水熱器。
③典型套用是:
a. 食品飲料、藥品行業、乳製品之加熱、殺菌、消毒﹙例如喜之郎果凍、雞蛋製品等﹚。此時只宜用SZE-D1水熱器﹙用板換堵塞﹚。
5、典型套用案例5
①如圖為敞開式一次性加熱系統,出水溫度≦50℃左右，此時應選擇SZE-E1型水熱器。
②其特點是：系統是敞開式，非密閉的，水是一次性加熱，不是循環加熱。
a. 水熱器之出水，直接流入敞開式水箱，出水溫度≦50℃左右，為一次性加熱。
③典型套用是:
a. 浴室、澡堂等生活用水加熱；b、污水加熱；c、工藝用水加熱。
6、典型套用案例6（注意，它與典型套用案例5的不同）
①如圖為敞開式（或無壓）的一次性加熱，出水溫度≦98℃，此時應選擇SZE-F1型水熱器。
②其特點是: 系統是敞開式，或相當敞開式，水是一次性加熱，不是循環加熱。
a.水熱器之出水直接流入到“賣水車”、“水箱”或槽罐等設備內，出水溫度≦98℃，為一次性加熱。注意其與典型套用案例5之區別是：出水溫度更高。
③典型套用是：
a..石油、化工等槽罐清洗。
b.牲豬等動物屠宰用水。
c.電廠、熱電廠等北方“賣水車”賣水。
D.企業的工藝用水加熱。
結構和工作原理
（1）水熱器之典型結構
請參見國家發明專利-----水熱器之結構圖
水熱器主要由蒸汽汽腔、噴射霧化混合部分組合體、排污塞、防振裝置、消音裝置、防錘擊裝置、密封裝置和幾個保密裝置等組成。（發明專利結構圖上未畫保密裝置）
水熱器，是蒸汽和混合加熱，30年來唯一的一個國家發明專利，有至少五者是首創，其中有些結構，水澤公司將在2012年申請國家發明專利。
（2）水熱器之工作原理
蒸汽和水混合加熱，其加熱過程，因為，低、中壓蒸汽加入水中時，蒸汽發生爆炸，並形成錘擊、振動和噪聲。這就是蒸汽和水混合加熱的特殊性。
必然發生的錘擊、振動和噪聲，這是一個客觀的存在，這是其特殊性。這也是水熱器，不同於其他工業產品的地方。
水熱器，充分認識到這種特殊性，並採取一系列的技術和結構，去消除和化解錘擊、振動和噪聲，從而實現快速加熱，同時實現運行中無錘擊、無振動、噪聲可據需要調節控制。這就是水熱器與現在的汽水混合器、汽水混合加熱器、生水加熱器、蒸汽噴射加熱器的區別和不同，這就是水熱器之所以為中國石化、上海寶鋼、中電投、中國恆天等大型央企選擇之原因。因為水熱器科學、可靠！
低、中壓蒸汽，通過噴射霧化混合部分組合體，霧化到管道內的水流中，與水極速混合併加熱水流；當蒸汽加入到水中時，由此形成的錘擊、振動和噪聲，則經過消音裝置、防振裝置、防錘擊裝置和幾個保密裝置進行徹底消除；獨特的混合通道設計，實現壓降最小化；這就是水熱器的工作原理。
24年的專業設計製造經驗和16年的進口設備替代閱歷，這是可以公開的。水熱器，分門別類，採用“精準製造”方式，確保台台科學可靠，這是可以公開的。
運用之妙，存乎一心；水滴，石也穿啊！
（3）水熱器，是大型企業的第一選擇！水熱器，是工藝用水加熱和生活用水加熱的第一選擇！
水熱器，5年600餘台，在中石化、中電投、上海寶鋼、中國恆天等大型央企的成功運行，證明了水熱器，科學可靠，領先世界水平。水熱器是大型企業的第一選擇！是工藝用水加熱和生活用水加熱的第一選擇！
水熱器，OK。
六、技術參數和應注意的問題
① 應提供蒸汽壓力（表壓）和蒸汽溫度；
② 加熱介質、進水壓力（表壓）（或水泵揚程）、進水流量、進水溫度、出水溫度；
③ 噪聲控制要求；
④ 允許最大壓降，溫度自動控制要求；
⑤ 材質選擇；
⑥ 產品用途；
⑦ 是否配置固定支座；是可拆卸結構還是不可拆卸式結構；
⑧ 本設備是水平安裝？垂直安裝？安裝在水泵進水口一側，還是出水口一側；
⑨ 具體安裝位置（一樓還是頂層？）。
七、SZE型水熱器型號規格
表一為進、出水管道≤DN125規格，表二為進、出水管道≤600規格
A：表一：進、出水管道≤DN125規格
| 型號規格 | 標準進水流量 | 蒸汽進口口徑 | 進、出水口口徑 |
| 噸/時 | |||
| SZE-2 | 1 | DN20 | DN20 |
| SZE-4 | 1.5 | DN20 | DN25 |
| SZE-A4 | 1.5 | DN25 | |
| SZE-6 | 3 | DN25 | DN32 |
| SZE-A6 | 3 | DN32 | |
| SZE-8 | 5.5 | DN32 | DN40 |
| SZE-A8 | 5.5 | DN40 | |
| SZE-B8 | 5.5 | DN50 | |
| SZE-10 | 8.5 | DN40 | DN50 |
| SZE-A10 | 8.5 | DN50 | |
| SZE-12 | 12 | DN50 | DN65 |
| SZE-A12 | 12 | DN65 | |
| SZE-16 | 20 | DN65 | DN80 |
| SZE-A16 | 20 | DN80 | |
| SZE-20 | 30 | DN80 | DN100 |
| SZE-A20 | 30 | DN100 | |
| SZE-22 | 45 | DN80 | DN125 |
| SZE-A22 | 45 | DN100 | |
| SZE-B22 | 45 | DN125 | |
表二：進、出水管道≤600規格
| 型號規格 | 標準進水流量 | 蒸汽進口口徑 | 進、出水口口徑 |
| 噸/時 | |||
| SZE-24 | 75 | DN100 | DN150 |
| SZE-A24 | 75 | DN125 | |
| SZE-B24 | 75 | DN150 | |
| SZE-26 | 125 | DN100 | DN200 |
| SZE-A26 | 125 | DN125 | |
| SZE-B26 | 125 | DN150 | |
| SZE-C26 | 125 | DN200 | |
| SZE-28 | 200 | DN125 | DN250 |
| SZE-A28 | 200 | DN150 | |
| SZE-B28 | 200 | DN200 | |
| SZE-C28 | 200 | DN250 | |
| SZE-29 | 300 | 據需要定 | DN300 |
| SZE-30 | 400 | 據需要定 | DN350 |
| SZE-31 | 550 | 據需要定 | DN400 |
| SZE-32 | 650 | 據需要定 | DN450 |
| SZE-34 | 800 | 據需要定 | DN500 |
| SZE-36 | 1200 | 據需要定 | DN600 |
說明：
1、表一和表二之蒸汽進口口徑一般應據需要確定。
2、法蘭標準為HG20593-97，進、出水法蘭壓力採用PN1.0，進汽法蘭壓力採用PN1.6。
3、建議參考六大經典套用案例，選擇對應型號
4、表一、表二，僅列出了常用規格，其它可製造。
專利技術產品
A.國家發明專利（2個）
1.管線型混合式加熱設備（水熱器）：用於蒸汽和水混合加熱，加熱工藝用水和生活用水。專利號：201110092458，發明人：戴拓。
水熱器，是汽水混合器、汽水混合加熱器三十年來唯一的國家發明專利；唯一的中國創造。水熱器，是24年蒸汽和水混合加熱專業設計製造經驗和16年進口設備替代閱歷積累之成果。
2.中低壓蒸汽噴射液化器（漿熱器）：用於蒸汽和料漿混合加熱，加熱料漿。專利號：201110117278.3，發明人：戴拓、陳繼鋒。
漿熱器，是蒸汽和料漿混合加熱領域，唯一的國家發明專利；唯一的中國創造；成功替代進口設備和蒸汽噴射液化器。
B.實用新型專利（1個）
1.槽罐型混合式加熱設備: 用於蒸汽和水混合加熱，加熱槽罐內的工藝用水和生活用水。專利號：201120107694，發明人：戴拓。
