基本介紹

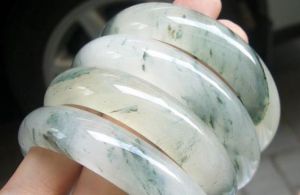

水沫子手鐲 顏色：無色、白、黃、紅、黑、綠
折射率：1.53 ~ 1.54
密度：2.48 ~ 2.65
硬度：6 ~ 6.5
外觀：沒有翠性、顏色不均、呈絲狀，欠光滑明亮
結構特徵：粒狀結構，有白色絮狀物

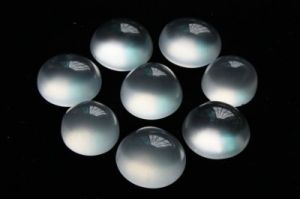

在雲南昆明、瑞麗、騰衝等地和內地一些大城市的珠寶市場上，出現過一種水頭很好，呈透明或半透明的“冰種”玉石。顏色總體為白色或灰白色，具有較少的白斑和色斑，分布不均勻，色調偏藍偏暗，這種玉被稱為“水沫子石”，帶有色調偏藍的色調者稱為“水底飄藍花”，其外觀很像水頭好的冰種翡翠，特別是飄蘭花的品種，酷似飄藍花的蛋清地、甚至冰種、玻璃種翡翠，因此在市場上往往被不法商人用來冒充優質翡翠，高價出售。
鑑別
水沫子福豆簡易鑑定可採用下列幾種方法：
放大鏡觀察法
“水沫子”主要為鈉長石組成，不顯翠性，並有較多白色的“石腦”和“棉”。大家都知道,翠性是鑑別翡翠與其它相似玉石的一大重要特徵，翡翠翠性的表現形式有 “雪片”、“蚊子翅”、“沙星”等；而水沫子的解理面可以出現類似翡翠的“沙星”，但是不明顯，只是零零星星的出現，而且水沫子的那種星閃不叫翠性（注意：這項方法僅限於沒有拋光過的翡翠和水沫子的鑑別 ，對於成品的鑑別不適合。）
手掂法
由於“水沫子”密度比翡翠小許多，因此用手掂起來，明顯比翡翠輕。 水沫子的比重是（2.57~2.64），翡翠的比重(3.32)，水沫子的重量大概相當於同體積翡翠的1/3,新手的話,應該一手拿著水沫子,另一手拿著一款天然翡翠多比較比較,水沫子有輕飄飄的感覺,而翡翠有打手的感覺.對比多了,自然就會有手感了。
敲擊法
“水沫子”敲擊聲音沉悶，不如一般翡翠敲擊聲音清脆。
刻劃法
如果條件允許（原料或半成品），用石英或水晶刻劃，如為“水沫子”很易划動，如為翡翠則較難划動，手感可以區別。
測定折射率
水沫 子的折射率是1.52~1.54，而翡翠的是1.66,水沫子的折射率比較低,它的光澤相對翡翠就比較弱一些。一般來說，冰地的翡翠都具有玻璃光澤，而水沫子的話，雖然也可以出現玻璃光澤，但是其那種光澤與翡翠的不同，而且較多的是：蠟狀光澤！（注意：這項判斷方法只是針對已經拋光過的翡翠和水沫子而言的。）
結構比較法
在翡翠的各種結構表現形式中，最常見的一種就是：“豆狀結構”。“豆”是指組成翡翠的晶粒之間的界線，當晶粒邊界明顯時就出現“豆”的現象。而水沫子的結構雖然也是粒狀結構，但是往往比較細，在外觀上的體現是：水頭比較長，也就是透明度比較高。所以，大家不用擔心豆地的翡翠是水沫子（起碼現在還沒見過豆地的水沫子)。
與翡翠區別
水沫子手鐲光澤——翡翠為玻璃光澤，剛性足，顯得耀眼、亮麗。而水沫子光澤相對較弱，剛性弱，柔弱無力，缺乏力度；
折射率——翡翠為1.66，而水沫子為(1.52~1.54)，遠低於翡翠。因為折射率相差甚大的原因，翡翠的透射光澤和折射的光澤都遠強於翡翠。部分水沫子的硬度和緻密度相對會高一些，其透射光澤和折射的光澤會稍微接近翡翠
顏色——翡翠可見翠性，色根，明顯的顏色過渡，而水沫子不顯翠性，無顏色過渡，並有較多白色的石腦或石花等；
比重——翡翠為3.33，而水沫子為2.6-2.8，翡翠比水沫子重許多。直接用手掂量，翡翠明顯沉甸甸，更打手；而水沫子掂手時有輕飄，顯得單薄，沒有沉墜感；
玻璃種鑲金戒指
水沫子硬度——翡翠高，拋光可以拋亮，水沫子無論怎么拋光都不會很亮，跟硬度有關！水沫子很容易碰碎，有些水沫子粘在雙面膠上就能把礦物質剝落下來。
透光看晶粒——在透光的條件下用十倍放大鏡觀察兩者的內部結構會發現，冰種飄花翡翠的肉質細膩，可見微小柱狀或纖維裝交織的晶體顆粒，而水沫子的結晶體為顆粒狀，其晶體顆粒不是以交織形式排列。
聽音色——翡翠的硬度和緻密度都遠高於水沫子，輕輕敲擊兩者時，翡翠敲擊聲顯得清脆悅耳、硬朗、剛硬、清脆，穿透力也很強。而水沫子的敲擊聲是沉悶、甚至是無力的，感覺蒼白單薄，穿透力相對弱很多。
內部特點——翡翠內部可見白棉，這是由於組成翡翠的晶體顆粒結合得不夠好，晶體間細膩程度不夠好造成的，而水沫子內部可見細小的白泡，呈平行的小氣泡串排列起來，肉眼看像晶體結晶時形成的結晶紋理，放大觀察才發現是小氣泡形狀的空隙，通常情況下，空隙會被雜質充填形成細小的飄花，形態由於一朵朵小花，充填在空隙中，此種現象在翡翠中未見。
