概述
水庫監測系統適用於水利管理部門遠程監測水庫的水位、降雨量等實時數據，同時支持遠程圖像監控，為保障水庫的適度蓄水和安全度汛提供了準確、及時的現場信息。水庫監測系統做到了水庫水雨情的實時監測、實現了水庫的信息化管理，在保護人民生命、財產安全方面發揮了重大作用。

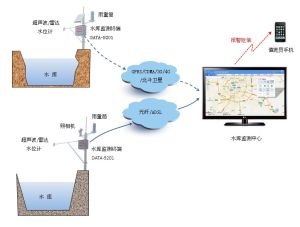

水庫監測系統拓撲圖系統特點
通信規約：●《水文監測數據通信規約（SL651-2014）》
●《四川省水文測報系統技術規約（SCSW008-2011）》
●《特殊區域水文、水資源數據安全採集系統RTU追加測試》
產品認證：
●《水文自動測報系統設備遙測終端機（SL180-2015）》
●全國工業產品生產許可證
智慧財產權：
●《水文實時監測管理系統》軟體著作權證書
●《水文實時監測管理系統》軟體產品登記證書
系統功能
遠程監測：●水庫分布位置、現場設備運行狀態。
●水位、降雨量、設備電池電壓等實時數據。
遠程監視：
●GPRS/CDMA通信時，支持定時、越限或遠程手動拍照。
●光纖/ADSL/3G/4G通信時，支持視頻實時監控。
自動報警：
●水位/降雨量超限或現場設備故障時，自動報警。
●自動向責任人手機傳送報警簡訊。
統計分析：
●自動統計水位、降雨量的時、日、月、年數據報表。
●自動生成水位、降雨量、電池電壓等過程分析曲線。
數據存儲：
●監測中心伺服器和現場終端雙向存儲歷史數據。
●現場終端可存儲不少於一年的歷史數據記錄。

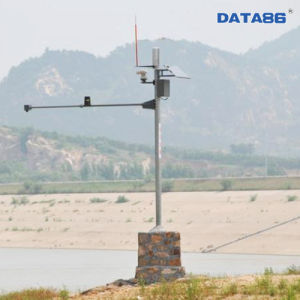

DATA86水庫監測系統現場

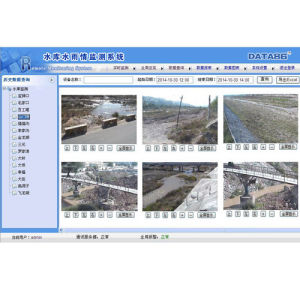

水庫監測系統軟體項目背景
某市有多座中小型水庫，水庫管理部門計畫建設一套“水庫監測系統”，以遠程監測各水庫的水位、降雨量和現場圖像，為保障水庫的適度蓄水和安全度汛提供準確、及時的現場信息。
水庫現場不具備供電條件，現場監測設備需採用太陽能供電。
解決方案
1、系統組成
該系統主要由現場檢測設備、遠程監測設備、通信平台和監測中心四部分組成。
現場檢測設備：
由水位計（超音波水位計、雷達水位計、投入式水位計等可選）、翻斗式雨量計和工業照相機組成，負責計量水庫水位、降雨量數據，並對水庫現場進行拍照。
遠程監測設備：
即水庫監測終端（太陽能供電型），負責採集現場檢測設備檢測到的數據和圖片信息，並通過GPRS網路將現場信息傳送給監測中心。
通信平台：
包括GPRS網路和Internet網路（監測中心需辦理固定IP）。各水庫的水位、降雨量數據和現場圖片經GPRS網路傳輸到Internet公網，並通過固定IP位址傳送給監測中心伺服器。
監測中心：
包括交換機、伺服器、UPS電源等硬體設備和作業系統、資料庫、水庫監測系統等軟體組成。
2、系統功能及特點
該系統充分整合軟、硬體設備資源，可對所監測水庫實現全天候遠程自動監測，可完整記錄各水庫數據的動態變化過程。該軟體採用B/S結構設計，用戶可通過區域網路或廣域網進行遠程訪問。
系統主要功能如下：
◆主界面以水庫分布圖為背景，直觀顯示各水庫分布位置、當前水位和降雨量數據以及設備運行狀態。
◆集中顯示各水庫測點的最新水位、當前降雨量、累計降雨量、電池電壓和現場照片等，實時展現水位、降雨量動態曲線。
◆可定時更新監測數據和現場照片；可手動問詢各測點的水位、降雨量數據，可遠程拍攝水庫現場照片。
◆當水庫水位高於汛限水位或低於死水位時，系統通過彈出提示框、發出報警音、向相關責任人傳送報警短息等多種形式提示報警信息，並自動拍攝現場照片傳送給監測中心。
◆兼容自報式、查詢應答式等多種數據上報方式；採用自報式時支持定時上報和越限自動加報。
◆具備水位、降雨量和報警記錄的歷史查詢功能，支持Excel導出和直接列印。
◆可任意設定起始時間，查詢時段內的報警照片。
◆可按照時、日、月、旬、年等時間段生成水位、降雨量統計報表；可自動生成水位、降雨量過程曲線。
◆水庫監測終端（詳細了解）支持線上設定參數、線上升級和自動校時功能。
◆水庫監測終端可存儲不少於1年的歷史數據，掉電不丟失；支持人工置數和歷史記錄本地下載功能。
3、水庫監測現場圖片展示
DATA86水庫監測系統現場 水庫監測系統充分結合用戶需求和水庫現場情況，採用了獨特的低功耗監測設備，不僅節省了設備成本，而且降低了施工難度。該系統在充分滿足用戶需求的基礎上，還設計了趨勢分析、簡訊報警、多中心監測等功能，真正做到了水庫水雨情的實時監測，實現了水庫信息化管理。該系統在保障人民生命、財產安全方面，也發揮了重大作用。
