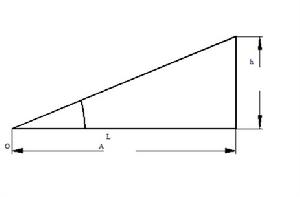

正弦原理圖
當轉動檢定儀的微動手輪時，儀器的載物工作檯通過機械機構使工作檯的台面傾斜，即台面OA的A端變化升高或降低了h，使工作面產生傾斜小角度α,該角度由感測器及相關電子線路記錄和處理，以數字形式用角度量秒值顯示在顯示屏上。
以前廣為使用的螺鏇副式水平儀檢定儀是用h/L的長度量mm/m來表示載物工作檯的台面傾斜，分度值以刻線形式刻在鼓輪上，稱為格，每格為0.005mm/m。而101S型檢定儀是以α角度量(秒)表示載物工作檯的台面傾斜，分度值以以數字形式顯示在顯示屏上，最小顯示是0.1秒。角度量α(秒)與長度量h/L(mm/m)這兩種表示方式的換算關係為α=(h/L)×ρ″
其中常數ρ=206265。根據這一換算關係，在小角度範圍內，101S型檢定儀的1″相當於0.005mm/m。
三.技術指標
測量範圍：≥±300″[對應長度量：≥±1.5mm/m ]
分 辯 力：0.1″[對應長度量: 0.0005mm/m ]
允許誤差：±(0.3+標稱測量值的5%)″[對應長度量：±0.0015mm/m+標稱測量植的5%]
縱、橫向水準器分度值：20″
可測工件最大尺寸：300mm
四.如何使用

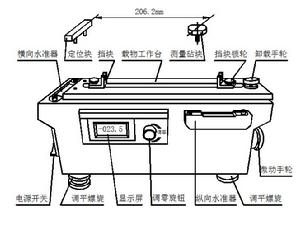

A.測量準備工作：
1.逆時針轉動卸載手輪使其脫開與基座的接觸。
2.對於長度≤250mm的被檢水平儀，可將放在左右兩個擋塊之間，用擋塊鎖輪固定好被測水平儀。
對於長度>250mm的被檢水平儀，則應卸掉左右擋塊、擋塊鎖輪、卸載手輪，直接將被檢水平儀放在工作檯面上。 3.接通電源。
4.轉動調零鏇紐，使其處於轉動範圍的中間位置附近(調零鏇紐的轉動範圍為10圈，中間位置為5圈)，然後轉動微動手輪使顯示屏的指示為零或者零的附近(當為零的附近時，可微動調零鏇紐使指示為零)。
5.調整調平腳螺鏇分別使縱向及橫向水準器的氣泡居中。
B.測量被檢水平儀的分度值
1.轉動檢定儀的微動手輪，使被檢水平儀的氣泡的一端對準水準管左邊(或右邊)的起始線，讀取檢定器的顯示值Ai作為起始讀數。如果希望起始讀數為整數秒值，可微微轉動調零鏇鈕進行調整。
2.轉動檢定儀的微動手輪，將被檢水平儀的氣泡移動一格，檢定器的顯示讀數為Ai+1。
3.依次逐格移動被檢水平儀的氣泡並進行測量。
4.被檢水平儀受檢間隔的分度值為α= Ai+1-Ai
5.如果需要，可進行回程測量。
6.按有關公式計算被檢水平儀的分度值誤差。
