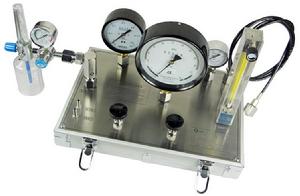

氧氣吸入氣檢定儀

氧氣吸入氣檢定儀,是主要作為檢驗醫院及氧吧等使用氣氧氣吸入器時的專用校驗設備。

氧氣吸入氣檢定儀/氧氣吸入氣檢定校驗台(儀)
一、用途:
主要作為檢驗醫院及氧吧等使用氣氧氣吸入器時的專用校驗設備。
二、主要參數:
測量範圍:高壓0-25MPa 低壓0-0.6MPa 流量調節範圍:1-10L/min
外形尺寸:340mm×260mm×160mm4.
儀器重量:約14Kg
工作介質:純淨氧
三、儀器配件:
氧氣連線橡膠軟管1條
低壓端連線乳膠管2條
流量計連線管5支
密封圈15個
檢定記錄使用說明書合格證等
四、安裝使用1.首先將氧氣輸入咀(9)與附屬檔案橡膠管連線。連線時,只須將橡腦軟管上的螺母擰緊即可。同時將附屬檔案1橡膠軟管與氧氣瓶用搬手擰緊連線。然後將氧氣吸入器與氧氣輸出咀(2)用兩隻搬手連線,並將低壓表搠咀(5)與氧氣吸入器低壓輸出咀通過附屬檔案2低壓橡膠管連線,只須將橡膠軟管插緊即可。同時需注意必須關閉儀器的排氣手柄(7)便氧氣不至外泄。2.工作壓力檢定時,只須將氧氣瓶閥門打開,並輕輕而緩慢的打進氣手柄(8)進行高壓端工作壓力檢定,然後通過調節氧氣吸入器流量調節螺母,將流量調節至10L/min進行低壓端工作壓力檢定,在低壓端檢定時,也應將密封性、安全閥、潮化瓶檢定同時進行。3.氧氣表檢定時,應將氧氣吸入氣吸入器調節手柄關閉,斷絕低壓端壓力輸出,便高壓端錯精密壓力表與氧氣吸入器壓力表連通。然後輕輕而緩緩的開啟進氣手柄(8)使氧氣瓶高壓氧氣瓶高壓氧氣不斷輸入,從而進行氧壓表的示值檢定,並按檢定規程執行,當回程檢定時,應關閉進氣手柄(8)並緩而輕輕的開啟排氣手柄(7)進行降壓檢定。4.流量計檢定時,應將附屬檔案2低壓端橡膠軟管從低壓表接咀(5)卸下並與標準流量計接咀(6)連通,開足氧氣吸入器的流量計調節閥,通過調節標準流量計輸出調節閥(3)進行流量檢定。5.檢定結束後,應關閉氧氣瓶閥門,並打開排氣柄(7)使用儀器內壓力排淨,並卸下氧氣瓶連線軟管及氧氣吸入器,整個檢定結束。五、注意事項:在進行任何操作時,絕對不可有任何油污出現,以避免氧氣瓶出現危險。六、結構圖1、 流量計2、氧氣輸出出咀3、流量調節柄4、低壓表5、低壓表咀6、流量計接咀7、排氣手柄8、進氣手柄9、氧氣輸入咀10、精密壓力表
