主要特點

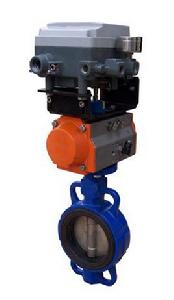

氣動氣缸式調節蝶閥是一種旋轉型氣動調節閥、具有體積小、重量輕、額定流量係數大等優點，特別適合於大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。
本系列產品有標準型、高溫型及密封型三種。
技術參數和性能指標
閥 體：WCB、HT200、ZG230—450、ZG1Cr18Ni9Ti
閥 板：碳鋼、1Cr18Ni9Ti
長 軸：1Cr18Ni9Ti
閥 座：碳鋼、不鏽鋼內襯合成橡膠或增強聚四氟乙烯
內軸承：青銅、不鏽鋼堆焊司鈦合金
填 料：聚四氟乙烯、柔性石墨
閥 蓋：碳鋼
公稱壓力：0.1、0.25、0.6、1.0、1.6、2.5Mpa
口徑：50mm至1000mm
泄漏量等級：Ⅱ級、Ⅵ級
流量特性：近似等百分比
適用範圍
城建、化工、冶金、石油、製藥、食品、飲料、環保
詳細技術係數
公稱壓力 MPa 0.6
額定轉角 ° 70
信號壓力 KPa 20～100
流量特性 近似等百分比
介質溫度 ℃ -20～200(常溫) ； -40～450(中溫) ； -40～600(高溫)
接管法蘭 按JB78-59對夾式法蘭連線
信號連線螺孔 M16×1.5
配用執行機構 薄膜式 ZMA-2 ZMA-3 ZMA-4 ZMA-5
活塞式 ZSC-45
閥體材質 ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附屬檔案 手輪、定位器、空氣過濾減壓器等。
