概 述

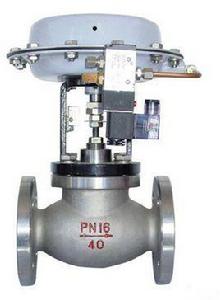

氣動切斷閥氣動切斷閥：又稱氣動截止閥，其是自動化系統中執行機構的一種，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。 可廣泛地套用在石油、化工、冶金等工業生產部門。氣動切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質和無顆粒的液體和氣體。
性能參數
氣動切斷閥採用軟密封結構，設計有工作密封和檢修密封，操作力矩小，密封比壓適中，密封可靠，動作靈敏，液動控制易於實現自動控制，使用壽命長。切斷氣動球閥廣泛使用於石油、化工、冶金、造紙、製藥、電鍍等行業。
氣動切斷閥性能參數：
1、工作壓力：1.6Mpa-42.0Mpa；
2、工作溫度：-196+650℃；
3、驅動方式：手動、蝸輪、氣動、電動；
4、連線方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍；
5、製造標準：國標GB、JB、HG，美標API、ANSI，英標BS，日本JIS、JPI等；
6、閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
氣動切斷閥採用新型系列GT型、AT型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門採用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小；
2、氣缸選用鋁金材料，重量輕、外形美觀；
3、可在頂部、底部安裝手動操作機構；
4、齒條式連線可調節開啟角度、額定流量；
5、執行器可選帶電訊號反饋指示及各類附屬檔案以實現自動化操作；
6、IS05211標準連線為產品的安裝更換提供了方便；
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。
優點
1、閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑範圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開；
2、採用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30%，重量可減輕約30%；
3、閥體按流體力學原理設計成等截面低流阻流道，額定流量係數增大30%；
4、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料製作，關閉時密封性能優良；
5、平衡型閥內件，提高了切斷閥的許用壓差；
6、波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性；
7、活塞式執行機構，操作力大，使用壓差大。
保養
切斷閥調節閥管線由於組合或安裝不當會產生各種應力，例如高溫介質產生的熱應力，安裝時緊固力不均衡造成的應力，人為的某些碰撞給調節閥及其管道造成的應力等。這些應力作用在調節閥及其管線上，很容易對調節閥的性能產生影響，嚴重時會影響到調節系統本身，導致閥桿和導向件變形而不能和閥座對準中心;對於分體式閥體的調節閥，可能引起閥體法蘭的脫開;應力還可能引起閥座泄漏等。因此，任何時刻都要保證避免或消除應力，把應力導向遠離調節閥的地方。
對在爆炸性危險場所使用的調節閥和有關附屬檔案應檢查其安全運行情況，例如，密封蓋是否擰緊，安全柵的運行情況，電源供應情況等，保證調節閥及有關附屬檔案能夠安全運行。
安裝調節閥的最佳位置是使閥桿的行程方向與閥體上方的執行機構在一個垂直平面上。如果調節閥必須安裝在使閥桿水平移動的位置，或者閥桿的移動方向與水平面有一定的傾角時，就應該把執行機構支撐起來，使調節閥的各個部件都處於自然狀態。如果不加設支撐或者支撐加設不當都可能造成調節閥閥桿與閥座的不同心，容易導致差變或使填料泄漏等故障。即使調節閥有固定和支撐措施，也必須定期進行檢查，一般2～3個月檢查一次。
填料和注油器在短期使用後需要重新調整。塵土多的場合要在閥桿周圍用塑膠套或橡膠套保護填料函和導向部位，有腐蝕性氣體或液滴存在的場合要採用特殊的保護措施，一般用防腐袋包住調節閥，但要注意不能影響它的操作。在有耐火性要求的場合，可以採用特殊耐火塗料、套防火袋等方法，防火袋的材料含有多層陶瓷纖維或玻璃纖維。
氣源是驅動氣動調節閥的關鍵能源之一。氣動調節閥的膜室雖然不消耗空氣，但如果氣源系統含有水分、油污等雜質，則會使閥門定位器、繼動器等附屬檔案堵塞並發生故障。因此必須定期對氣源和電源進行檢查，保證氣源清潔、乾燥，電源可靠。
調節閥套用專用的支架固定，防止鬆動，要保證整體的垂直位置或水平位置。如果遠距離運輸，最好用牢固的木箱裝運。
調節閥在組裝和油漆並按要求裝上執行機構、手輪、定位器等附屬檔案以後，為防止外來物質進入調節閥，連線調節閥的全部空氣接口都要堵上，連線法蘭裝上保護罩，要留意各個連線部位，例如閥門定位器進氣管、執行機構接口的狀態。易損壞的任何突出的附屬檔案，如注油器和電位器的壓力表，應從接頭上拆下，與調節閥分開包裝並一同運輸。
分類
氣動切斷閥根據允許壓差情況、介質特點以及工藝管道要求，可選用單座、套筒、三通切斷閥；
根據壓力情況，可選用公稱壓力為PNl.6Mpa，PN4.0Mpa，PN6.4Mpa的切斷閥；
根據介質防腐蝕要求以及壓力等級，可選用鑄鐵、鑄鋼、鑄不鏽鋼、鑄合金鋼等材質的切斷閥；
根據介質溫度以及特殊要求，可選用標準型、高溫(散熱)型、低溫型、夾套保溫型的切斷閥；
根據介質泄漏以及安全方面的考慮，可選用硬密封、軟密封、波紋管密封等切斷閥；
根據工藝控制要求，可配如下附屬檔案：手輪機構、空氣過濾減壓器、快速排氣閥、電磁閥、行程開關等。
