基本信息

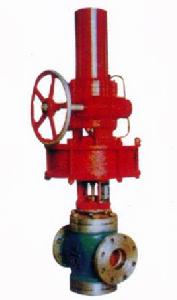

氣動快速切斷閥由國內首次推出的氣動多彈簧活塞執行機構和低流阻、雙重密封結構的切斷閥組成。執行機構動作速度快、推力大、有自復位功能、帶手操機構;閥體流路通暢、流量係數大、閥芯閥座有彈性和剛性串級雙重密封。新穎獨特的結構使本產品成為一類快速動作、嚴密切斷、安全可靠的高性能新型切斷閥。
基本參數
公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
閥座直徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
額定流量係數Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 |
公稱壓力MPa | 1.6 ;4.0 ;6.4 | ||||||||||
行程mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||
流量特性 | 快開 | ||||||||||
執行器型號 | ZSPA/B-1、ZSNA/B-1 | ZSPA/B-2、ZSNA/B-2 | ZSPA/B-3、ZSNA/B-3 | ||||||||
作用形式 | 單作用型/雙作用型 | ||||||||||
氣源壓力MPa | 0.4-0.7 | ||||||||||
泄漏量 | 軟密封:O泄漏;硬密封:10-5×閥的額定容量 | ||||||||||
切斷時間S | 0.5 | 1 | 1.5 | 2 | 3 | 4 |
配用附屬檔案
電磁閥、閥位回訊器、空氣過濾減壓器、手輪操作機構
DN(mm) | H(mm) | Hg(mm) | ФA(mm) | ФD(mm) | L(mm) | ||
PN1.6 | PN6.4 | PN1.6 | PN6.4 | ||||
25 | 410 | 580 | 196 | 115 | 135 | 184 | 210 |
40 | 514 | 684 | 266 | 150 | 165 | 222 | 251 |
50 | 520 | 690 | 266 | 165 | 175 | 254 | 286 |
65 | 694 | 904 | 348 | 185 | 200 | 276 | 311 |
80 | 696 | 906 | 348 | 200 | 210 | 298 | 337 |
100 | 709 | 919 | 348 | 220 | 250 | 352 | 394 |
150 | 1186 | 1146 | 486 | 285 | 340 | 451 | 508 |
200 | 1208 | 1468 | 486 | 340 | 405 | 600 | 650 |
產品優點
氣動快速切斷閥採用頂導向結構,配用多彈簧執行機構。和其他氣動快速切斷閥一樣具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動快速切斷閥可以接受來自調節儀表的信號,切斷、開啟或改變介質流向,達到對壓力、流量、溫度或液位等工藝參數自動控制。套用於石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
氣動快速切斷閥的產品優點:
1、閥體結構有單座、套筒、雙座(二位三通)三種,密封形式有填料密封和波紋管密封兩種,產品公稱壓力等級有PN10、16、40、64四種,公稱口徑範圍DN20~200mm。適用流體溫度由-60~450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開;
2、採用多彈簧執行機構與調節機構用三根立柱相連,整個高度可減小約30%,重量可減輕約30%;
3、閥體按流體力學原理設計成等截面低流阻流道,額定流量係數增大30%;
4、閥內件密封部分有嚴密型和軟密封兩種,嚴密型為堆焊硬質合金,軟密封型為軟質材料製作,關閉時密封性能優良;
5、平衡型閥內件,提高了切斷閥的許用壓差;
6、波紋管密封型對移動的閥桿形成完全的密封,堵絕了介質外漏的可能性;
7、活塞式執行機構,操作力大,使用壓差大。
機構特點
氣動快速切斷閥採用軟密封結構,設計有工作密封和檢修密封,操作力矩小,密封比壓適中,密封可靠,動作靈敏,液動控制易於實現自動控制,使用壽命長,切斷氣動球閥廣泛使用於石油、化工、冶金、造紙、製藥、電鍍等行業。
氣動快速切斷閥性能參數:
1、工作壓力:1.6Mpa-42.0Mpa;
2、工作溫度:-196+650℃;
3、驅動方式:手動、蝸輪、氣動、電動;
4、連線方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍;
5、製造標準:國標GB、JB、HG,美標API、ANSI,英標BS,日本JIS、JPI等;
6、閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不鏽鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
氣動快速切斷閥採用新型系列GT型、AT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門採用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小;
2、氣缸選用鋁金材料,重量輕、外形美觀;
3、可在頂部、底部安裝手動操作機構;
4、齒條式連線可調節開啟角度、額定流量;
5、執行器可選帶電訊號反饋指示及各類附屬檔案以實現自動化操作;
6、IS05211標準連線為產品的安裝更換提供了方便;
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。
