比值器

實現兩個參數配比關係的器件。多用於流量配比控制系統，如鍋爐燃料量與空氣量的配比。圖示的比值器由兩個波紋管、力矩比較槓桿和放大器組成。它按力矩平衡原理工作。當輸入信號psr變化時，使力矩比較槓桿失去平衡，經噴嘴-擋板改變放大器輸出。與此同時，經反饋波紋管的反饋作用，比值器獲得穩定的輸出信號Psc。移動比較槓桿支點可改變比值係數。這種比值器沒有較大的機械位移和可動部件的摩擦，所以有較高的靈敏度和精度。

比值器

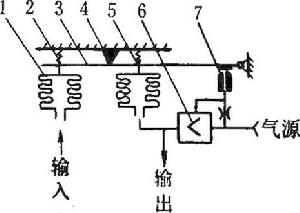

1-輸入波紋管；2-調零彈簧；3-比較槓桿；4-支點；

5-反饋波紋管；

6-放大器；7-噴嘴-擋板
