簡介
將輸入信號按比例放大的電路，稱為比例運算電路。 比例運算電路的輸出電壓與輸入電壓之間存在比例關係，即電路可實現比例運算。比例電路是最基本的運算電路，是其他各種運算電路的基礎，本章隨後將要介紹的求和電路、積分和微分電路、對數和指數電路等等，都是在比例電路的基礎上，加以擴展或演變以後得到的。
根據輸入信號接法的不同，比例電路有三種基本形式：反相輸入、同相輸入以及差分輸入比例電路。
比例電路分類
比例運算電路又可以分為：
1、反相比例運算放大電路
2、同相比例運算電路
3、加法運算電路
4、減法運算電路
5、積分電路
6、微分電路
7、比例—積分—微分電路

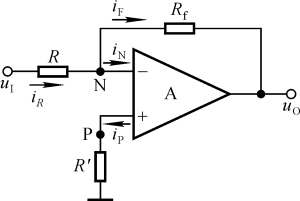

反相比例運算電路
反相比例運算電路根據兩個重要法則得出:
虛斷:i1=if
虛短:u-=u+=0
i1=if=
輸入,輸出電壓之間的關係:uo=-ui由上式可知:輸出電壓與輸入電壓的相位相反,大小成一定比例.
電路的輸入,輸出電阻:在理想情況下,Rif==R1,Rof=0閉環電壓增益為:Auf=-當R1=Rf時,uo=-ui,該電路就成了反相器.圖中電阻Rb稱為平衡電阻,通常Rb=R1‖Rf,以保證其輸入端的電阻平衡,從而提高差動電路的對稱性.
