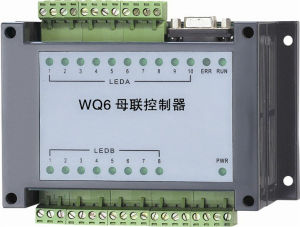

母聯控制器主要用於自動控制切換帶母線聯絡斷路器的兩路電源的供電系統。控制模式有母聯備自投、進線備自投兩種。
產品結構
組成母聯自動轉換開關的有：母聯控制器、HHD5-G三相交流過欠壓斷相保護器、空氣斷路器。

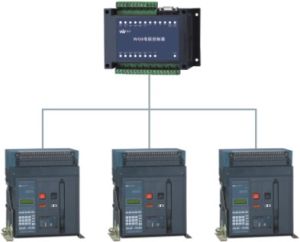

母聯控制器示意圖執行斷路器
適合多型號斷路器，有電動操作機構就能與控制器連線，如DW45、DW17、DW15、ABBEmax、MT等。電流630A-6300A，3極、4極。
主要參數及通訊
主要參數
1、輸入電源：DC85V-300V/AC85V-265V
2、電源效率：>85%
3、最大輸入功率：30W
4、不帶擴展模組功耗：<10W
5、隔離電壓：DC2500V
6、短路保護：有
7、繼電器輸出：AC250V/3ADC24V/10A
通訊
1、三個通訊口：COM1和COM2為RS232/485接口，可接觸控螢幕或上位機，COM3為擴展口
2、具有“四遙”功能
3、輸入開關量採用光電隔離，輸出採用光電、繼電器雙重隔離
4、波特率：1200、2400、4800、9600、19200（可設定、出廠設定為9600）
5、數據位：8位
注意事項
本產品繼電器輸出觸點容量為AC250V/3A，超過觸點容量，需加中間繼電器，否則會損壞本產品。
功能:兩種運行模式
母聯備自投
1、當Ⅰ路電源和Ⅱ路電源都正常時：QF3先分，然後QF1、QF2合；
2、當Ⅰ路電源異常、Ⅱ路電源正常時：QF1先分，然後QF2、QF3合；
3、當Ⅰ路電源正常、Ⅱ路電源異常時：QF2先分，然後QF1、QF3合；
4、當Ⅰ路電源和Ⅱ路電源都異常時：QF1、QF2、QF3都分。
進線備自投
1、當Ⅰ路電源和Ⅱ路電源都正常時：QF2先分，然後QF1、QF3合；
2、當Ⅰ路電源異常、Ⅱ路電源正常時：QF1先分，然後QF2、QF3合；
3、當Ⅰ路電源正常、Ⅱ路電源異常時：QF2先分，然後QF1、QF3合；
4、當Ⅰ路電源和Ⅱ路電源都異常時：QF1、QF2、QF3都分。
