正二測軸測投影圖

正二測軸測投影圖 (dimetric projection)一種正軸測投影圖.

正二測軸測投影圖

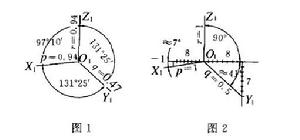

如圖1所示，正二測軸測投影圖的軸間角:}X,O,YL = }Y,O}Z} = 131025' ; X}O1Z, _97010'.正二測軸測投影圖的軸向變形係數:p=r=0. 94,q=0.47.在實際作圖時，多採用簡化變形係數p一:一1, q=0.5來代替軸向變形係數}=r=0.94,q=0.47，如圖2所示.此時所畫的圖略有放大
