橫流式冷卻塔

橫流式冷卻塔

橫流式冷卻塔分為:方形橫流式玻璃鋼冷卻塔,主要由PP填料(膠片)組成。另一種為:橫流式閉式冷卻塔,主要由紫銅盤管(蒸髮式冷凝器)組成。

產品簡介

中文名稱:橫流式冷卻塔又稱為橫流式散熱器

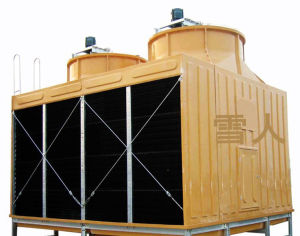

橫流式玻璃鋼冷卻塔橫流式玻璃鋼冷卻塔圖1

英文名稱:Cross-flowcoolingtower
定義為:水在塔內填料中,水自上而下,空氣自塔外水平流向塔內兩者流向呈垂直正交一種冷卻塔。
主要分類:A:方形橫流式玻璃鋼冷卻塔,B:方形橫流式閉式冷卻塔
特點是:氣流速度小,噪聲低、能耗少,適用於對噪聲要求嚴格的地點,組裝時水量可達到1200m3/h,參數表超過200m3/h都是數台組裝,在風機,電機欄內有台數的標註。HT系列除有低噪聲型及超低噪聲型之外,還有中高水濕降的工業型。單塔處理水量可以從250至800m3/h;工業高溫型和超低噪聲型從200至700m3/h。也能並聯使用。它的特點是汽流速度高,噪聲略高於組裝塔,但低於逆流塔,占地面積小。

玻璃鋼冷卻塔組成和特點

方形橫流式玻璃鋼冷卻塔風機採用兩側進風,靠頂部的風機使空氣經由塔兩側的填料,與熱水進行質交換,濕熱空氣再排向塔外,填料採用兩面帶凸點的點波片,通過安裝使點波片粘接成整體,以提高剛性。由於兩面有凸點避免了水滴下的機會,提高了形成水膜的使用,填料尾部沒有收水措施。
風機採用低轉速,低動壓的機翼型玻璃鋼風機葉片,採用滌綸增強的動力帶,它的噪聲小,傳動效率高,遇水不打滑,由於兩側進風,填料由水池底部直接堆放到配水槽。因此,沒有象逆流塔那種滴水的聲音,這對於降低冷卻塔的噪聲是十分有利的。考慮到組裝方便,冷卻塔的基礎座安放在條形鋼筋混凝土上。樣本中的基礎尺寸僅供參考,各基座的受力可取平均值。地腳螺栓處可預埋200×200mm厚16mm的鋼板,如有用戶希望水槽貯水量加大,可訂貨說明。

玻璃鋼冷卻塔選用和運行注意事項

方形橫流式玻璃鋼冷卻塔適用於最冷月平均氣溫不低於-10℃的地區,氣溫過低時使用,應考慮管路及水槽的結冰問題,必要時在水槽內加電熱管。
熱水的溫度不超過65℃,如超過65℃時,訂貨時提出水溫度要求,以便選材時考慮,如有阻燃或難燃要求的,應根據當地消防部門對玻璃鋼氧指數的要求進行生產,應該由用戶事前提出,對安裝在屋頂的橫流塔,建議用戶選用阻燃或難燃要求的,應根據當地消防部門對玻璃鋼氧指數的要求進行生產,應該由用戶事前提出,對安裝在屋頂的橫流塔,建議用戶選用阻燃性玻璃鋼。目前,我廠根據各城市消防部門的要求,已生產有難燃性玻璃鋼冷卻塔,其玻璃鋼的氧指數可分別達到≥31或≥35。

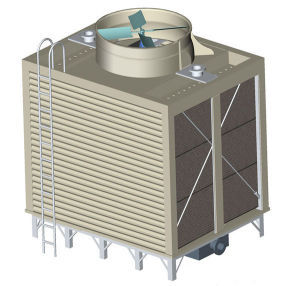

橫流式玻璃鋼冷卻塔圖2橫流式玻璃鋼冷卻塔圖2

進水管由兩邊分別裝設,並連線到配水箱,用戶應在接管處設定閥門,以供調節流量用,進水管可以由下面的乾管引入,也可以反乾管放在塔上,這時,其管道支架應落在冷卻塔的側面的樑上。出水管可選任一進風方向,由塔底出水箱接出,不得由側板方向接出。
冷卻塔採用玻璃鋼葉片,安裝及使用時,應調整風筒的圓度,並使葉尖與塔壁間隙相等,並不小10mm,葉片角度要調整一致,電流不得超過電機的額定電流,最好等於0.9-0.93額定電流,調整葉片的方法應在靠近葉尖150mm處,每根葉片的前後兩緣分別做一標誌,再由支架下弦分別測每根葉片前後兩緣的距離,以計算出各葉片這點前後緣的高差,通過數次調整,此高差一致,即為合格。

HT系列橫流式冷卻塔

HT系列橫流式冷卻塔除有低噪聲型及超低噪聲型之外,還有中高水濕降的工業型。單塔處理水量可以從250至800m3/h;工業高溫型和超低噪聲型從200至700m3/h。也能並聯使用。它的特點是汽流速度高,噪聲略高於組裝塔,但低於逆流塔,占地面積小。
HT3-550L為例HT---橫流式玻璃鋼冷卻塔3---三台冷卻塔並聯組成550---總流量為550立方米每小時L---低噪音

玻璃鋼冷卻塔特點

①散熱性能優良採用專為本系列冷卻塔而設計的高效熱交換填料,其換熱面積和換熱效率大幅度提高,熱力性能優良。與原HBLD系列及原HBLCD系列相比,其占地面積大幅度下降,由於結構設計的最佳化及採用輕鋼結構,運轉重量也大大降低。
②節省電力採用通風阻力小的填料和由清華大學專為冷卻塔設計的機翼型玻璃鋼高效風機,從而減小所配用的電機功率,超低噪聲型採用的電機功率更小,更節省電力。也可根據用戶的要求,配用調速電機來節電。
③運轉噪聲極低採用清華大學專為冷卻塔而設計的FRP材質的機翼型低噪聲軸流式風機和專為冷卻塔而設計的低噪聲電機,從而降低了冷卻塔的運轉噪聲。傳動裝置採用低轉速、大直徑風機和高效率電機、減速機,在保證大風量的前提下有效降低噪聲和飄水。超低噪聲系列冷卻塔的運轉噪聲更低,全面符合環保要求。若選用調速電機,在夜間低速運行時,還能使噪聲再下降2~3dB(A)。
④良好的耐腐蝕性風筒及面板均採用具有良好耐腐蝕性能的FRP材質,並在膠衣樹脂中加有光穩定劑,具有良好的抗老化性能,經久不變色。塔體鋼結構件在加工後採用鍍鋅或噴砂除銹後塗刷船用環氧底漆和環氧瀝青面漆進行防腐,提高冷卻塔的耐腐蝕性能,在正常使用壽命內,不需另外防腐。也可根據用戶的要求,採用不鏽鋼等耐腐蝕材料。
⑤組合方便可自行決定組合方式來滿足不同工況的要求,也可根據建築物特點調整冷卻塔的外觀。如用戶的場地有限,我方可針對用戶的特殊要求進行設計,滿足用戶對熱力性能及噪聲等方面的要求。
⑥維護方便本系列冷卻塔為組合式設計,相鄰冷卻塔空氣室相互隔開,可在相鄰冷卻塔正常運轉的前提下,進行維護檢修,清洗填料、積水盤和水箱的工作更加方便。

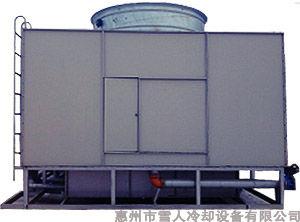

橫流式閉式冷卻塔

ZXZ-H橫流式閉式冷卻塔風機採用靜音型大葉片風機,使得冷卻塔出風口處的噪音更低。採用了重力池式布水。噴淋水進水池式播水盆,然後在重力作用下經過噴頭,噴淋中下面的換熱填料和閉式冷卻塔換熱器上。經過換熱器後,自然流入底部集水盤。因此相對逆流式閉式冷卻塔,惠州雪人ZXZ-H系列橫流式閉式冷卻塔噪音更低。沒有水流滴入集水盤的“嘩嘩”聲。橫流式閉式冷卻塔能夠多台並排組裝在一起,與逆流式冷卻塔相比,具有更小的占地面積。因此,橫流式閉式冷卻塔更適用於:噪音要求高、占地面積較小的場合。

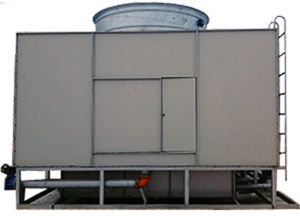

橫流式閉式冷卻塔圖1橫流式閉式冷卻塔圖1

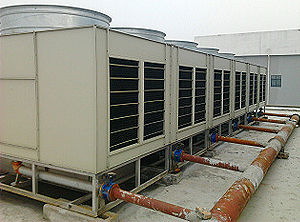

橫流式閉式冷卻塔圖2橫流式閉式冷卻塔圖2
