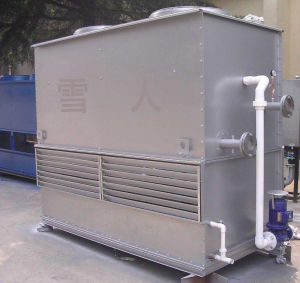

逆流式閉式冷卻塔

逆流式閉式冷卻塔

一款適用於中央空調冷卻系統、注塑機冷卻系統、空壓機冷卻系統、中頻爐冷卻系統、電爐冷卻系統、真空爐冷卻系統、熱處理冷卻系統、淬火油冷卻系統、淬火液冷卻系統、淬火介質冷卻系統、液壓油冷卻系統、硫酸銅冷卻系統、純淨水冷卻系統、純水冷卻系統、整流器冷卻系統、導電座冷卻系統、銅排冷卻系統、整流櫃冷卻系統、電容器冷卻系統、可控矽冷卻系統、矽整流器冷卻系統、真空泵冷卻系統、發熱設備冷卻系統、發熱冷卻系統的冷卻塔。

名稱簡介

中文名稱:一種逆流式封閉循環水系統,又稱為:逆流式閉式冷卻塔

英文名稱:The counterflow Closed cooling tower

運行原理

循環水系統分為:
內循環水系統:循環水經過熱源換熱升溫進入熱交換器(又稱為閉式冷卻塔盤管),通過熱交換器管將熱量送入外界,冷卻後的循環水由系統循環水泵送往熱源。

外循環水系統:噴淋水由散水水泵從下部水槽送至上部布水管道,水噴出後和熱交換器管接觸,部分水蒸發後帶出熱量。冷卻後的噴淋水落入下部水槽再次循環。內循環水通過熱交換器管(盤管)進行換熱,避免了被外循環水和空氣直接接觸而導致水質污染。

ZXZ-N閉式冷卻塔適用範圍

由於結構緊湊,機型小,可放置於車間內,因此可用於中頻電源冷卻,機械水套冷卻等;單位空間內的換熱面積較大因此更適用於溫差較小的低溫度(35-30℃)冷卻項目,如水源熱泵機組群、空壓機等的冷卻。

主要組成配件

換熱盤管:採用獨特的換熱設計,空氣與水在盤管內外側逆流換熱使換熱效率達到最佳。製作盤管的材質分別有鈦管、銅管、不鏽鋼管、碳鋼管、鋁管等。其中採用鈦管制作的閉式冷卻塔價格最貴,能耐硫酸之類的強酸腐蝕。銅管換熱器因其散熱性能良好,被廣泛使用。碳鋼管制作的閉式冷卻塔換熱器使用者較少,因其外表可以整體熱浸鍍鋅,而內壁無法防腐處理,在耐腐蝕性能上有一定的弱點。鋁管閉式冷卻塔導熱性能好,且價格便宜,被越來越多的人採用。

風機:採用全封閉電動機,具有一定的超負荷運轉能力,且使用壽命長。機翼型寬葉片的鋁合金通風機,使機組運行噪音低,耗功小,效率高。重載型通風機軸承,其L10使用壽命為75,000小時。按照電機銘牌功率負荷的150%設計的高強度皮帶,使設備運行更可靠。內部採用耐腐蝕的鋁製風葉和電機皮帶輪。

進風窗:採取三通道獨特設計的進風窗可以有效地減少大氣中的塵埃會進入水盤中,同時也減少水槽中積灰、沉澱,細菌和藻類的滋生。

外殼:ZXZ-N閉式冷卻塔的外殼默認採用鍍鋁鋅鋼板製作,外面噴塑處理防腐。用戶有特殊耐腐蝕要求的時候,可採用不鏽鋼板製作。需要訂做不鏽鋼外殼閉式冷卻塔的用戶,需要在訂單內註明。

客戶可選部件

水盤電加熱器組件:冷卻塔如果暴露在低於結冰溫度的環境中,需要採用相應的保護措施,以防止設備在停運時水盤中的水結冰。選配在工廠內預裝的水盤電加熱器可使水盤中的水溫始終保持在不低於4攝氏度的狀態,這是一種提供這項保護措施的簡單而廉價的解決方案。電加熱器組件包括電加熱器,溫度繼電器和一低水位切斷開關。標準的電加熱器是基於環境溫度在零下18攝氏度時設計的。
雙速電動機:雙速電動機能夠提供更加精確的容量控制。當負荷減少或當地的濕球溫度發生變化時,通風機無需滿負荷運行,這種情況可通過雙速電動機來實現,達到節能的作用。此外,風機在低速運行時還可大大降低機組的噪音。
變頻電動機:變頻電動機適用於冷凝器進行變頻驅動從而達到容量控制的場合。變頻電動機可實現能量無極調節。
電子水位控制器:冷卻塔可配備電子水位控制器來替代標準的機械式浮球補水裝置。其特點是控制水位更精確而無需現場調節。
維護操作平台:冷卻塔可配備操作平台以便維護人員能在安全的環境下對驅動部件進行維護。該操作平台配有一直梯,且現場安裝方便。安裝位置一般在機組箱體段檢修門側。
水盤消音器:水盤消音器安裝在機組水盤中。該裝置可大大減少水盤內落水的噪音。
振動切斷開關:冷卻塔可配備機械式和電子式的振動跳脫開關,以便有效地紡織設備由於機械驅動系統的振動過大而出現的故障。
