橡膠彈性聯軸器

橡膠彈性聯軸器

橡膠彈性聯軸器是一種現代機械,又稱橡膠彈性聯軸節。

橡膠彈性聯軸器rubber resilient coupling又稱橡膠彈性聯軸節。系用於機械傳動軸系中連線兩軸或軸與迴轉件的橡膠部件。起傳遞運動和動力的作用,而且有補償兩軸相對位移和緩衝減震等功能。與其它減震製品不同,它主要用於衰減傳動軸系的扭轉振動,而其它產品主要衰減機械直線振動。按受力情況,橡膠彈性聯軸器可分為壓縮型和剪下型。按結構用途,前者又有橡膠套柱銷聯軸器、橡膠板聯軸器、梅花形彈性聯軸器、萬向彈性聯軸器和空氣彈簧聯軸器等品種;後者有橡膠金屬環聯軸器、輪胎式聯軸器、U形橡膠聯軸器。此類產品模量小、彈性變形大,可承受不同方向的載荷,阻尼小,在車輛、船舶及各種機械中得到廣泛套用。
能出色地吸收振動和衝擊,減少機械裝置的噪音。彈性體的橡膠部分由多角形橡膠及填入其頂點的鋁構成,各被堅固地硫化粘結在一起。將此橡膠體分別與圓筒襯套和法蘭盤襯套用螺栓沿徑向和軸向連線,通過橡膠體進行傳動。特別是徑向的螺栓連線,因是將預先變形的橡膠體與圓筒襯套連線,所以為預壓縮結構,具有出色的柔性,可進行出色地吸收振動和衝擊的傳動。

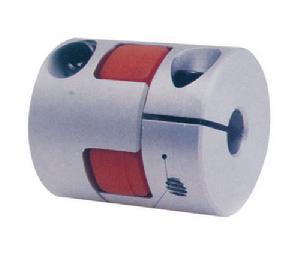

梅花聯軸器

材料:45號鋼,鋁合金,鑄鐵

梅花聯軸器技術參數

例:LS10-82-2024
LS10:系列號,材料為鋁合金
82:外徑尺寸:82MM,定位螺絲固定
20:D1軸徑為:20MM
24:D2軸徑為:24MM
